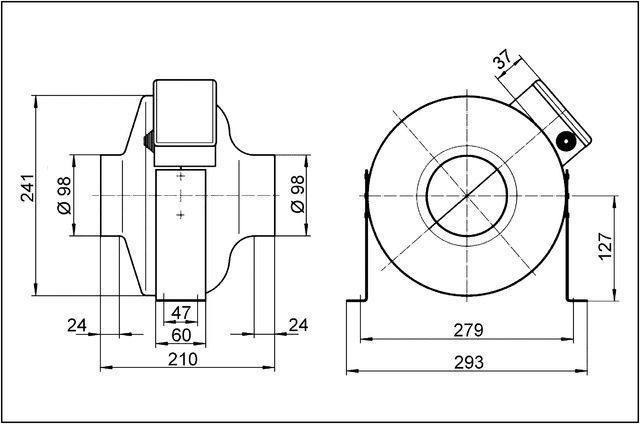

Maico ERR 10/1 Radial-Rohrventilator, 100mm
Für den gewerblichen Einsatz: langlebig, leistungsstark und robust.
Durch direkten Einbau in Lüftungsleitungen wird die Abluft auf schnellstem Weg abtransportiert.
Flexibilität, da Einbau in jeder Lage möglich.
Sehr kompaktes, platzsparendes Gerät.
Umfangreiches Zubehör.
Radiallaufräder mit rückwärtsgekrümmten Schaufeln.
Anschlussstutzen saug- und druckseitig, für direkten Einbau in Lüftungsleitungen.
Förderrichtung:
Förder- und Drehrichtung sind auf dem Ventilatorgehäuse durch Pfeile gekennzeichnet.
Motor:
Außenläufer-Kondensatormotor.
Betriebskondensator anschlussfertig im Klemmenkasten.
Drehzahlsteuerbar.
Thermischer Überlastungsschutz serienmäßig.
Robuster Motor mit Kugellager, wartungsfrei.
Schutzart IP X4 bei Einbau in Lüftungsleitungen mit mindestens 1 m Rohr auf der Saug- und Druckseite.
Montagehinweise:
Einbau in jeder Lage möglich.
Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem elastische Manschetten ELR verwenden.
Elektrischer Anschluss:
Außenliegender Klemmenkasten mit Kabeleinführungstülle.
Sicherheitshinweise:
Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist. Dazu Schutzgitter SGR anbringen.
Spezifikationen:
Fördervolumen: 220 m³/h
Drehzahl: 1900 1/min
Drehzahlsteuerbar
Spannungsart: Wechselstrom
Bemessungsspannung: 230 V
Netzfrequenz: 50 Hz / 60 Hz
Nennleistung: 45 W
INenn: 0,2 A
IMax: 0,28 A
Schutzart (IP): X4
Wärmeklasse: B
Einbauort: Rohr
Einbaulage: senkrecht / waagerecht
Material Gehäuse: Stahlblech, pulverbeschichtet
Gewicht : 2,8 kg
Nennweite: 100 mm
Fördermitteltemperatur bei Nennstrom: 60 °C
Fördermitteltemperatur bei IMax: -20 bis 60 °C
