Maico PP45O 0095.0240 PushPull 45 Einzelraumlüfter 12V, mit manueller Innenklappe

Einzelraumlüftungsgerät PushPull 45 mit Ventilator, Keramik-Wärmetauscher, Innenabdeckung und zwei integrierten Filtern (G2 + G3), so dass die Luft in beide Richtungen gefiltert wird.

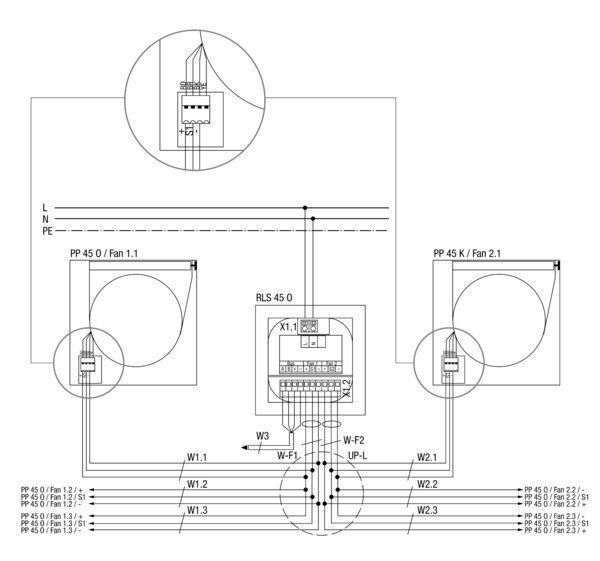

Elektrischer Anschluss

Das Gerät wird betriebsfertig montiert geliefert.

Elektrischer Anschluss erfolgt mittels Steckverbindung.

Verbindung zur Raumluftsteuerung ( Bedienteile) RLS 45 K oder RLS 45 O über steckbare Steuerleitungen.

Die 12 VDC Stromleitung der Raumluftsteuerung RLS 45 K / RLS 45 O zum Gerät ist gleichzeitig die Steuerleitung.

Mögliche Funktionen des Bedienteils RLS 45O:

- 5 Lüftungsstufen 15/20/30/36/42 m³/h

- 3 Betriebsprogramme (Dauerentlüftung mit Wärmerückgewinnung, Querlüftung und sensorgeführter Autobetrieb)

Die Raumluftsteuerungen RLS 45 O können mit dem internen Feuchtesensor PP 45 HYI oder mit den externen Sensoren PP45 HY, PP 45 CO2 und PP 45 VOC erweitert werden. Dabei erreichen die Geräte die Energieeffizienzklasse A+.

Montagehinweise:

Einbau der Rohbauhülse PP 45 RHK (DN 160) oder RHL (DN 160) sowie einer Außenabdeckung in eine Kernlochbohrung DN 160 mit einer Neigung von 1-2 %. Wir empfehlen die Kernbohrung mit DN 182 auszuführen und die Neigung der Hülse mittels beigelegter Styroporkeile auszurichten. Die Rohbauhülse ist mit Putzschutzdeckeln vor Verunreinigungen geschützt. Anschließend folgt die Integration des PushPull-Lüfters.

Wärmetauscher

Mit dem Hochleistungswärmetauscher und dem hocheffizienten EC-Ventilator erreichen die Geräte einen Wärmebereitstellungsgrad von 84,3 % beim Referenzvolumenstrom nach EN 13141-8.

Kondensatablauf

Die Abführung des Kondensats erfolgt über eine integrierte Kondensatabtropfkante in der Außenabdeckung.

notwendiges Zubehör:

- Rohbauhülse PP 45 RHK ( 500 mm) oder

- Rohbauhülse PP 45 RHL ( 800 mm)

- Außenabdeckung PP 45 AK ( Kunststoff), PP 45 AE (Edelstahl) oder PP 45 AW ( Stahlblech weiß) für Außenwandmontage

- Laibungselement PP 45 LE für Laibungskanalmontage

- Bedienteil RLS 45 K oder RLS 45O

Über die Bedienteile können mehrere Geräte (max. 6) gleichzeitig gesteuert werden.

optionales Zubehör:

- Schalldämmelement PP45 SE

- Mauerblock PP 45 MB

- Leistungsteil PP 45 LT

- EnOcean-Erweiterungsmodul PP 45 EO

- EnOcean-Actor PP 45 ACT

- Feuchtesensor PP 45 HYI und PP 45 HY

- CO2-Sensor PP 45 CO2

- VOC-Sensor PP 45 VOC

- Luftfilter, Ersatz PP 45 G2, PP 45 G3 und PP 45 G2P

Spezifikationen

Fördervolumen         15 m³/h / 20 m³/h / 30 m³/h / 36 m³/h / 42 m³/h

Energieeffizienzklasse         A+

Bemessungsspannung         12 V DC

SPI-Wert nach DIN EN 13141-7 (A7)         11 Wh/m³

Maximale Leistungsaufnahme         1,2 W / 1,7 W / 2,1 W / 2,8 W / 3,5 W

Schutzart         IP 00

Einbaulage         waagerecht

Systemart         dezentral

Material Gehäuse         Kunststoff PP

Material Wärmetauscher         Keramik

Farbe         verkehrsweiß, ähnlich RAL 9016

Filterart         Außen- und Abluftfilter

Filterklasse         G2 / G3

Max. Wärmebereitstellungsgrad nach DIN EN 13141-8         84,3 %

Notwendige Raumluftsteuerung         RLS 45 O / RLS 45 K

Schalldruckpegel         23 dB(A) / 28 dB(A) / 33 dB(A) / 37 dB(A) / 40 dB(A) / Abstand 1 m, Freifeldbedingungen

Bewertete max. Element-Normschallpegeldifferenz Dn,w         45 dB

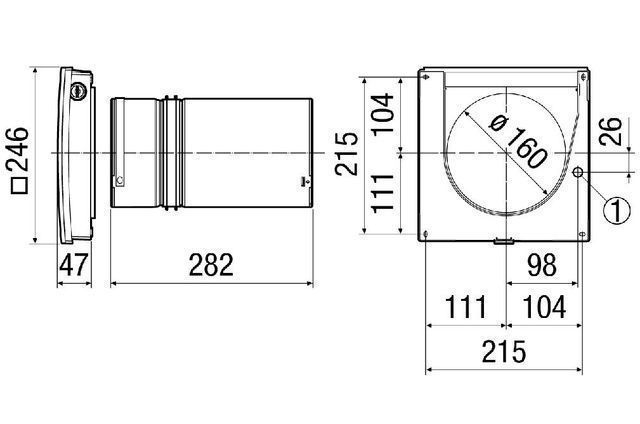

Dimensionen

Anschlussdurchmesser         160 mm

Notwendiger Mauerdurchbruch         162 bis 182 mm

Wandstärke         290 mm / 500 mm

Wandstärke         265 mm (wenn der Einschub mit Wandhülse bündig ist) / 500 mm
