Maico ER 100 VZC-2 Ventilatoreinsatz, 101 m³/h, mit einstellbarem Verzögerungszeitschalter
Maico 0084.0469 Ventilatoreinsatz mit Abdeckung und Filter zum Einbau in Unterputzgehäuse, Fördervolumen 101 m³/h, mit einstellbarem Verzögerungszeitschalter.
Ausführung mit einstellbarem Verzögerungszeitschalter
· Einschaltverzögerung einstellbar 0/50/100/150 sek.
· Nachlaufzeit einstellbar von ca. 3/6/15/24 min.
· Nicht drehzahlsteuerbar.
Merkmale
· Ventilator mit Abdeckung und ISO Coarse 30 % (G2) Filter zum Einbau in Unterputzgehäuse ER-UP/G, ER-UPD und ER-UPB....
· Für Einraum- oder Zweiraumentlüftung mit einem einzelnen Ventilator (Ausnahme: Ausführung H).
· Problemloser Filterwechsel ohne Werkzeug.
· Abdeckung um ± 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich.
· Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung.
· Farbe verkehrsweiß ähnlich RAL 9016.
· Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise.
· Schutzklasse II.

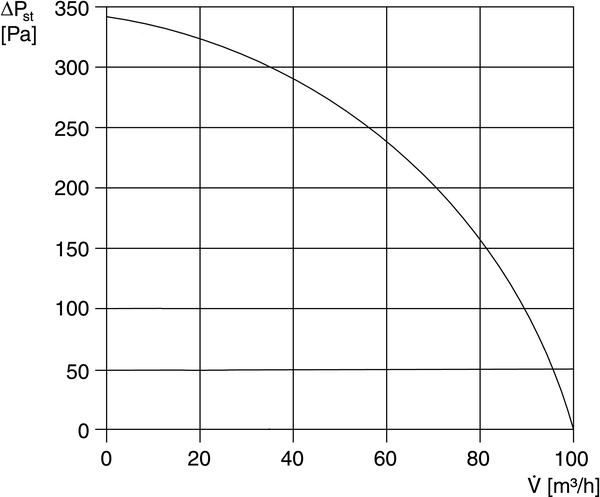

· Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren.
· Robuster energiesparender Kondensatormotor.
· Motor mit thermischem Überlastungsschutz.
· Wartungsfrei, mit beidseitig geschlossenen Kugellagern.
· Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m³/h.
· Schachtpegeldifferenz gemäß DIN 52210-6, geprüft vom IAB Oberursel.
· Mit VDE-Zeichen.
Spezifikationen
Artikel: ER 100 VZC-2
Ausführung: Einstellbarer Verzögerungszeitschalter
Fördervolumen: 101 m³/h
Drehzahl: 1.900 1/min
Luftrichtung: Entlüftung
Drehzahlsteuerbar: −
SEC average: -6,5 kWh/(m²*a)
Spannungsart: Wechselstrom
Bemessungsspannung: 230 V
Netzfrequenz: 50 Hz
Leistungsaufnahme: 29,5 W
IMax: 0,14 A
Schutzart: IP X5
Netzzuleitung: 5 x 1,5 mm²
Einbauort: Wand / Decke
Einbauart: Unterputz
Systemart: dezentral
Material: Kunststoff
Farbe: verkehrsweiß, ähnlich RAL 9016
Gewicht: 1,47 kg
Gewicht mit Verpackung: 1,75 kg
Filterklasse: ISO Coarse 30 % (G2)
Ausblasrichtung: seitlich

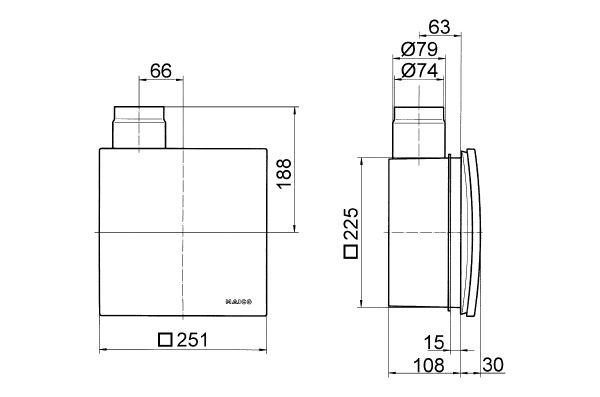

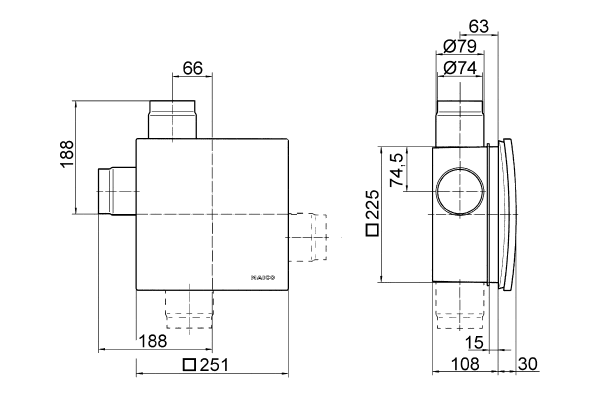

Breite: 250 mm
Höhe: 250 mm
Tiefe: 150 mm
Breite mit Verpackung: 280 mm
Höhe mit Verpackung: 280 mm
Tiefe mit Verpackung: 155 mm
Fördermitteltemperatur bei IMax: 40 °C
Nachlaufzeit: 1,5 min - 24 min
Einschaltverzögerung: 0 s - 150 s
Schalldruckpegel: 45 dB(A) / Angabe bei einer äqivalenten Absorptionsfläche AL = 10 m2
Maico 0084.0469 Ventilatoreinsatz mit Abdeckung und Filter zum Einbau in Unterputzgehäuse, Fördervolumen 101 m³/h, mit einstellbarem Verzögerungszeitschalter.
Ausführung mit einstellbarem Verzögerungszeitschalter
· Einschaltverzögerung einstellbar 0/50/100/150 sek.
· Nachlaufzeit einstellbar von ca. 3/6/15/24 min.
· Nicht drehzahlsteuerbar.
Merkmale
· Ventilator mit Abdeckung und ISO Coarse 30 % (G2) Filter zum Einbau in Unterputzgehäuse ER-UP/G, ER-UPD und ER-UPB....
· Für Einraum- oder Zweiraumentlüftung mit einem einzelnen Ventilator (Ausnahme: Ausführung H).
· Problemloser Filterwechsel ohne Werkzeug.
· Abdeckung um ± 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich.
· Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung.
· Farbe verkehrsweiß ähnlich RAL 9016.
· Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise.
· Schutzklasse II.
· Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren.
· Robuster energiesparender Kondensatormotor.
· Motor mit thermischem Überlastungsschutz.
· Wartungsfrei, mit beidseitig geschlossenen Kugellagern.
· Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m³/h.
· Schachtpegeldifferenz gemäß DIN 52210-6, geprüft vom IAB Oberursel.
· Mit VDE-Zeichen.
Spezifikationen
Artikel: ER 100 VZC-2
Ausführung: Einstellbarer Verzögerungszeitschalter
Fördervolumen: 101 m³/h
Drehzahl: 1.900 1/min
Luftrichtung: Entlüftung
Drehzahlsteuerbar: −
SEC average: -6,5 kWh/(m²*a)
Spannungsart: Wechselstrom
Bemessungsspannung: 230 V
Netzfrequenz: 50 Hz
Leistungsaufnahme: 29,5 W
IMax: 0,14 A
Schutzart: IP X5
Netzzuleitung: 5 x 1,5 mm²
Einbauort: Wand / Decke
Einbauart: Unterputz
Systemart: dezentral
Material: Kunststoff
Farbe: verkehrsweiß, ähnlich RAL 9016
Gewicht: 1,47 kg
Gewicht mit Verpackung: 1,75 kg
Filterklasse: ISO Coarse 30 % (G2)
Ausblasrichtung: seitlich
Breite: 250 mm
Höhe: 250 mm
Tiefe: 150 mm
Breite mit Verpackung: 280 mm
Höhe mit Verpackung: 280 mm
Tiefe mit Verpackung: 155 mm
Fördermitteltemperatur bei IMax: 40 °C
Nachlaufzeit: 1,5 min - 24 min
Einschaltverzögerung: 0 s - 150 s
Schalldruckpegel: 45 dB(A) / Angabe bei einer äqivalenten Absorptionsfläche AL = 10 m2
Produktart
Ventilator für innenliegende Bäder und Küchen
