5 Eingänge auf 8 Ausgänge
Ohne eigene Spannungsversorgung

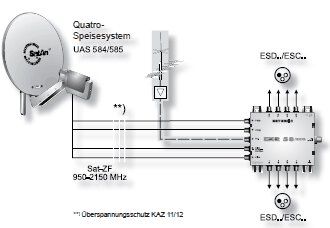

Multischalter zur Verteilung von vier Sat-Ebenen und terrestrischer Signale auf acht Anschlüsse.
Für jeden Receiver ist nur eine Niederführung notwendig (für Twin-Receiver zwei Niederführungen).
Unabhängige Wahlmöglichkeit horizontal/vertikal, low/high von jedem Receiver aus.
Umschaltung erfolgt über das Koaxialkabel mit 14/18 V und 0/22-kHz-Signalfrequenz.
Mit integriertem Verstärker für geringe Anschlussdämpfungen im Sat-Bereich.
Integrierte Preemphase zum Entzerren der Kabeldämpfung.
Empfang des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver möglich.
Terrestrischer Bereich: 5-862 MHz.
Hohe Entkopplung zwischen den Ausgängen.
LNB-Fernspeisemöglichkeit über den Eingang horizontal low. Alle anderen Eingänge sind spannungsfrei (dadurch Betrieb mit UAS 585 möglich).
Die Versorgung des angeschlossenen LNBs erfolgt durch die Receiver. Sind alle Receiver ausgeschaltet, benötigt die Anlage keinen Strom.
Um eine Dauerversorgung des LNBs zu ermöglichen (z. B. für Kaskadierung mit Durchschleif- Multischaltern), ist optional der Anschluss des Steckernetzteiles NCF 18 (nicht im Lieferumfang
enthalten) an der mit „DC" gekennzeichneten Buchse möglich.
Für die Innenmontage.
Spezifikationen
Teilnehmeranschlüsse 8
Eingänge 1 x terrestrisch 4 x Sat-ZF
Frequenzbereiche MHz 5-862 950-2150
Anschlussdämpfung ¹) dB 15 → 17 5 → 0
Entkopplung horiz./vert. dB - 25
Entkopplung Teilnehmer dB 40 25
Max. Ausgangspegel ²) dBμV - 111
Steuerung Eingang vert./horiz. V 12-14,5/16-19
Steuerung Low-/High-Band kHz 0/22
Max. Fernspeisestrom gesamt ³) mA 350
Zulässige Umgebungstemperatur °C -20 bis +55
Anschlüsse F-Connectoren
Abmessungen (B x H x T) mm 162 x 148 x 43
Allgemein
| Hersteller | KATHREIN |
|---|---|
| Herstellernummer | 20510051 |
| Produktnummer | EXR58ECO |
| EAN | 4021121487057 |
| Farbe | reinweiß |
Logistik
| Gewicht inkl. Verpackung | 0,5 kg |
|---|---|
| Verpackungseinheit | Stück |
Technische Daten nach Herstellerangaben. Fehler gefunden? Hinweis senden
