Kathrein VWS2900 Multischalter- Verteilnetzverstärker

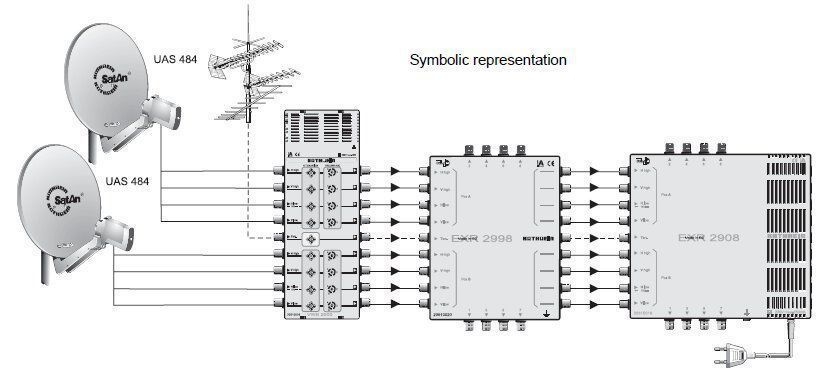

Der VWS 2900 wird zur optimalen Signalbereitstellung am Eingang von größeren Multischalter-Kaskaden oder als kaskadierbarer Verteilnetzverstärker zum Ausgleich von Kabel- oder Abzweiger-/Verteiler-Durchgangsdämpfungen in größeren Verteilnetzen eingesetzt.
Verteilnetzverstärker für Sat und terrestrischen Bereich im Kathrein-Sat-ZF-Verteilsystem 8 x Sat-ZF
Neun Verstärker (8 x Sat-ZF u. 1 x terrestrischer Bereich) sind in einem Gehäuse untergebracht
Hohe Aussteuerfestigkeit der Verstärkerzüge
Hohe Entkopplung zwischen den Verstärkerzügen
BK-Tauglichkeit des terrestrischen Verstärkerzuges durch GaAs-Endstufe
Für die Innenmontage
Schrittweise einstellbare Dämpfungssteller (1-dB-Stufung) in jedem Verstärkerzug zum Einpegeln unterschiedlicher Eingangspegel
Feste Vorentzerrung im terrestrischen Verstärkerzug
Schrittweise einstellbare Vorentzerrung (2/4/6 dB) in jedem Sat-Verstärkerzug
Niedrige Leistungsaufnahme durch hocheffizientes, kurzschlussfestes Schaltnetzteil
LNB-Fernspeisemöglichkeit über den Eingang horizontal low. Alle anderen Eingänge sind spannungsfrei (dadurch Betrieb mit UAS 585 möglich)
Spezifikationen:
Eingänge 1 x terrestrisch | 8 x Sat-ZF
Frequenzbereich MHz 47-862 | 950-2150
Verstärkung dB 17 -> 21 | 24
Einstellbereich Dämpfungssteller (1-dB-Schritte) dB 0-15 | 0-15
Einstellbereich Entzerrung dB 2/4/6
Max. Ausgangspegel (Störprodukte 3. Ordnung) dBµV 113 | 115
Max. Ausgangspegel (Störprodukte 2. Ordnung) dBµV 104 | 110
Max. Betriebspegel für BK (bis 862 MHz) 5) dBµV 98
Entkopplung Stamm dB 40
Eingangsnennspannung V 230 (47-63 Hz)
Zulässiger Eingangsspannungsbereich V 198-253
Eingangsnennleistung bei 0-/300-/500-mA-Last W 7,5/13,6/18
Spannung sekundär (Eingang horiz. low) V 18
Verfügbarer Fernspeisestrom (Eingang horiz. low) mA 500
Schutzklasse/Schutzart II (schutzisoliert)/IP 30
Zulässige Umgebungstemperatur °C -20 bis +55
Anschlüsse F-Connectoren
Abmessungen (B x H x T) mm 148 x 285 x 43
Der VWS 2900 wird zur optimalen Signalbereitstellung am Eingang von größeren Multischalter-Kaskaden oder als kaskadierbarer Verteilnetzverstärker zum Ausgleich von Kabel- oder Abzweiger-/Verteiler-Durchgangsdämpfungen in größeren Verteilnetzen eingesetzt.
Verteilnetzverstärker für Sat und terrestrischen Bereich im Kathrein-Sat-ZF-Verteilsystem 8 x Sat-ZF
Neun Verstärker (8 x Sat-ZF u. 1 x terrestrischer Bereich) sind in einem Gehäuse untergebracht
Hohe Aussteuerfestigkeit der Verstärkerzüge
Hohe Entkopplung zwischen den Verstärkerzügen
BK-Tauglichkeit des terrestrischen Verstärkerzuges durch GaAs-Endstufe
Für die Innenmontage
Schrittweise einstellbare Dämpfungssteller (1-dB-Stufung) in jedem Verstärkerzug zum Einpegeln unterschiedlicher Eingangspegel
Feste Vorentzerrung im terrestrischen Verstärkerzug
Schrittweise einstellbare Vorentzerrung (2/4/6 dB) in jedem Sat-Verstärkerzug
Niedrige Leistungsaufnahme durch hocheffizientes, kurzschlussfestes Schaltnetzteil
LNB-Fernspeisemöglichkeit über den Eingang horizontal low. Alle anderen Eingänge sind spannungsfrei (dadurch Betrieb mit UAS 585 möglich)
Spezifikationen:
Eingänge 1 x terrestrisch | 8 x Sat-ZF
Frequenzbereich MHz 47-862 | 950-2150
Verstärkung dB 17 -> 21 | 24
Einstellbereich Dämpfungssteller (1-dB-Schritte) dB 0-15 | 0-15
Einstellbereich Entzerrung dB 2/4/6
Max. Ausgangspegel (Störprodukte 3. Ordnung) dBµV 113 | 115
Max. Ausgangspegel (Störprodukte 2. Ordnung) dBµV 104 | 110
Max. Betriebspegel für BK (bis 862 MHz) 5) dBµV 98
Entkopplung Stamm dB 40
Eingangsnennspannung V 230 (47-63 Hz)
Zulässiger Eingangsspannungsbereich V 198-253
Eingangsnennleistung bei 0-/300-/500-mA-Last W 7,5/13,6/18
Spannung sekundär (Eingang horiz. low) V 18
Verfügbarer Fernspeisestrom (Eingang horiz. low) mA 500
Schutzklasse/Schutzart II (schutzisoliert)/IP 30
Zulässige Umgebungstemperatur °C -20 bis +55
Anschlüsse F-Connectoren
Abmessungen (B x H x T) mm 148 x 285 x 43
