Kathrein VWS2551 SAT-Verteilnetzverstärker

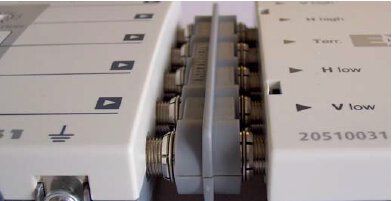

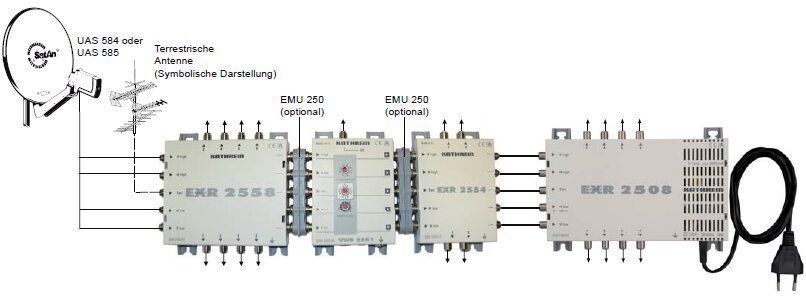

Der VWS 2551 wird als kaskadierbarer Verteilnetzverstärker zur Pegelanhebung und zum Schräglagenausgleich in Multischalter-Kaskaden eingesetzt.
Hohe Aussteuerfestigkeit der Verstärkerzüge
Hohe Entkopplung zwischen den Verstärkerzügen
Durch die Verwendung einer GaAs Endstufe ist der terrestrische Verstärker für BK-Anwendung geeignet
Schrittweise einstellbare Dämpfungssteller (1-dB-Stufung) für den Sat-und den terrestrischen Bereich (alle Sat-Zweige werden gleichzeitig eingestellt)
Schrittweise einstellbare Vorentzerrung (2/4/6 dB) im Sat- Bereich (alle Sat-Zweige werden gleichzeitig eingestellt) ermöglicht einen optimalen Schräglagenausgleich in der Kaskade
Die Stromversorgung des VWS erfolgt durch Fernspeisung aus dem Multischalter EXR 2508/2908 über den Sat-Zweig horizontal low
Optional ist auch eine Ortsspeisung über den DC Anschluss mit dem Netzteil NCF 18 möglich (hierbei wird nicht die Versorgung des LNB übernommen)
Alle Sat-Verstärkerzüge sind mit einer DC-Umgehung ausgerüstet. Die Versorgungsspannung der Multischalter EXR 2508/2908 für die LNB wird somit durchgeschleift
Durch Verwendung hocheffi zienter DC/DC-Wandler ist der Stromverbrauch der VWS extrem gering
Für die Innenmontage
Geeignet für den Einsatz im Kathrein-Sat-ZF-Verteilsystem 4 x Sat-ZF (eine Satellitenposition)
In einem Gehäuse sind 4 x Sat und ein Verstärker für den terrestrischen Bereich integriert
Spezifikationen:
Eingänge 1 x terrestrisch | 4 x Sat-ZF
Frequenzbereich MHz 47-862 | 950-2150
Verstärkung dB 16 | 15
Einstellbereich Dämpfungssteller (1-dB-Schritte) dB 0-15 | 0-15
Einstellbereich Entzerrung dB 2/4/6
Max. Ausgangspegel (Störprodukte 3. Ordnung) dBµV 108 | 112
Max. Ausgangspegel (Störprodukte 2. Ordnung) dBµV 104 4) | 104
Max. Betriebspegel für BK (bis 862 MHz) 5) dBµV 96
Entkopplung Stamm dB 45
Versorgungsspannung V +18
Stromaufnahme mA 85
Max. Fernspeisestrom (je Sat-Zweig) mA 1000
Schutzklasse/Schutzart IP 30
Zulässige Umgebungstemperatur °C -20 bis +55
Anschlüsse F-Connectoren

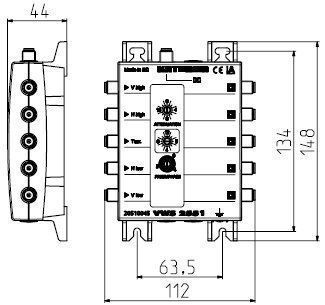

Abmessungen (B x H x T) mm 112 x 148 x 43
Der VWS 2551 wird als kaskadierbarer Verteilnetzverstärker zur Pegelanhebung und zum Schräglagenausgleich in Multischalter-Kaskaden eingesetzt.
Hohe Aussteuerfestigkeit der Verstärkerzüge
Hohe Entkopplung zwischen den Verstärkerzügen
Durch die Verwendung einer GaAs Endstufe ist der terrestrische Verstärker für BK-Anwendung geeignet
Schrittweise einstellbare Dämpfungssteller (1-dB-Stufung) für den Sat-und den terrestrischen Bereich (alle Sat-Zweige werden gleichzeitig eingestellt)
Schrittweise einstellbare Vorentzerrung (2/4/6 dB) im Sat- Bereich (alle Sat-Zweige werden gleichzeitig eingestellt) ermöglicht einen optimalen Schräglagenausgleich in der Kaskade
Die Stromversorgung des VWS erfolgt durch Fernspeisung aus dem Multischalter EXR 2508/2908 über den Sat-Zweig horizontal low
Optional ist auch eine Ortsspeisung über den DC Anschluss mit dem Netzteil NCF 18 möglich (hierbei wird nicht die Versorgung des LNB übernommen)
Alle Sat-Verstärkerzüge sind mit einer DC-Umgehung ausgerüstet. Die Versorgungsspannung der Multischalter EXR 2508/2908 für die LNB wird somit durchgeschleift
Durch Verwendung hocheffi zienter DC/DC-Wandler ist der Stromverbrauch der VWS extrem gering
Für die Innenmontage
Geeignet für den Einsatz im Kathrein-Sat-ZF-Verteilsystem 4 x Sat-ZF (eine Satellitenposition)
In einem Gehäuse sind 4 x Sat und ein Verstärker für den terrestrischen Bereich integriert
Spezifikationen:
Eingänge 1 x terrestrisch | 4 x Sat-ZF
Frequenzbereich MHz 47-862 | 950-2150
Verstärkung dB 16 | 15
Einstellbereich Dämpfungssteller (1-dB-Schritte) dB 0-15 | 0-15
Einstellbereich Entzerrung dB 2/4/6
Max. Ausgangspegel (Störprodukte 3. Ordnung) dBµV 108 | 112
Max. Ausgangspegel (Störprodukte 2. Ordnung) dBµV 104 4) | 104
Max. Betriebspegel für BK (bis 862 MHz) 5) dBµV 96
Entkopplung Stamm dB 45
Versorgungsspannung V +18
Stromaufnahme mA 85
Max. Fernspeisestrom (je Sat-Zweig) mA 1000
Schutzklasse/Schutzart IP 30
Zulässige Umgebungstemperatur °C -20 bis +55
Anschlüsse F-Connectoren
Abmessungen (B x H x T) mm 112 x 148 x 43
