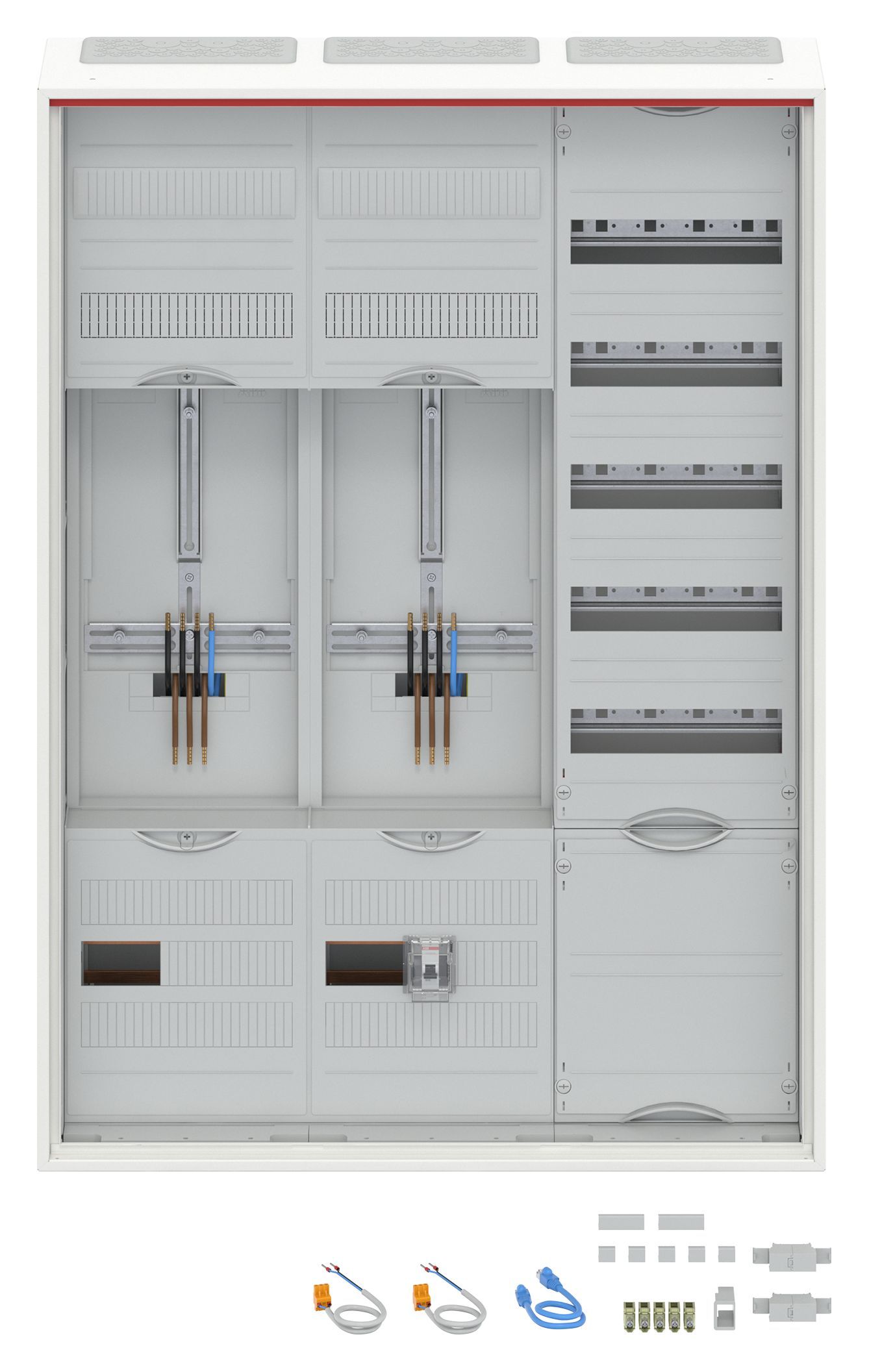

Striebel & John DA37BG Komplettschrank, AP Dreipunkt, A37 2Z1V5A2
- reinweiß
Von Experten. Für Ihr Projekt.
Ihr Einkauf in besten Händen.
- 20 Jahre Erfahrung
- Experten-Beratung
- 98 % Zufriedenheit
- 30 Tage Rückgaberecht
Die Zählerkomplettschränke der Baureihe ComfortLine mit Dreipunkt-Befestigung sind für Aufputz- und teilversenkte Montage konzipiert und eignen sich für Wohn-, Zweck- und Industriegebäude. Sie verfügen über obere, untere und seitliche Leitungseinführungen und werden mit Tür ausgeliefert.
Ein 120°-Türöffnungswinkel erleichtert den Zugang, während Türen werkzeuglos eingestellt oder bei Bedarf einfach ausgehängt werden können. Leitungsführungskanäle in den Feldern ermöglichen die saubere Verlegung von Spannungsversorgungen oder Patchkabeln für intelligente Messsysteme.
Mit ihrem flachen Design integrieren sich die Verteiler harmonisch in jede Umgebung. Die Gehäuse bieten Schutzart IP44, sind weiß (RAL 9016) und pulverbeschichtet.
Allgemein
| Hersteller | STRIEBEL & JOHN |
|---|---|
| Herstellernummer | 2CPX054261R9999 |
| Produktnummer | DA37BG |
| EAN | 4011617542612 |
| Farbe | reinweiß |
| Zählerplatzausführung | Zählerplatz verdrahtet |
| Farbe [RAL] | Verkehrsweiß |
| Farbe Abdeckung | Lichtgrau |
| Oberflächenbeschaffenheit | pulverbeschichtet |
| Werkstoff Abdeckungen | Kunststoff |
| Werkstoff Gehäuse | Stahlblech |
| Werkstoff Rückwand | Stahlblech / Kunststoff |
| Werkstoff Tür | Stahlblech |
Technik
| Polzahl | 5 |
|---|---|
| Breite Artikel (mm) | 800 |
| Höhe Artikel (mm) | 1100 |
| Abdeckungsverschluss | plombierbarer Schnellverschluss und 90 Grad Druck-Drehverschluss |
| Anzahl Verteilerreihen | 5 |
| Anzahl Zählerplätze | 2 |
| Bemessungsbetriebsspannung Ue [V] AC | 400 V |
| Bemessungsfrequenz f [Hz] | 50/60 Hz |
| Bemessungsstrom der Schaltgerätekombination InA [A] | 63 A |
| Bemessungsstrom In [A] | 63 A |
| Netzsystem | TN-S |
| Schutzart [IP] | IP31 |
| Schutzklasse | schutzisoliert |
| Türanschlag | rechts und links |
| Türart | Doppeltür |
| Türöffnungswinkel [Grad] | 120 ° |
| Netzseitiger Anschlussraum Zählerplatz | Sammelschiene |
| Verschlussart Schloss | Standardverschluss |
| Zähleranschlusstechnik | Direktanschluss |
| Zählerplatzart | Zählerkreuz |
| Querschnitt der Zählerverdrahtung | 10 mm² |
| Einsatzbereich | Innenbereich |
| Anbaumöglichkeit | seitlich |
| Anzahl Flansch montiert pro Feldbreite oben | 1 |
| Anzahl Flanschöffnungen pro FB oben | 1 |
| Anzahl Flanschprägungen je Seite | 2 |
| Anzahl Flanschprägungen pro FB unten | 1 |
| Höhe oberer Anschlussraum 1 [mm] | 300 mm |
| Höhe unterer Anschlussraum 1[mm] | 300 mm |
| IK-Code | IK07 |
| Leitungseinführung | Membranflansch, Einspeiseflansch |
| Leitungseinführung oben | Membranflansch montiert |
| Leitungseinführung Rückwand | Kabeleinführung vorgeprägt |
| Leitungseinführung seitlich | Flanschöffnung vorgeprägt |
| Leitungseinführung unten | 2x Kabeleinführungsflansch beiliegend |
| Lichtes Maß innen Breite [mm] | 752 mm |
| Lichtes Maß innen Höhe [mm] | 1052 mm |
| Nennmaß außen Breite [FB] | 3 FB |
| Nennmaß außen Breite [mm] | 800 mm |
| Nennmaß außen Höhe [BH] | 3 |
| Nennmaß außen Höhe [mm] | 1100 mm |
| Nennmaß außen Höhe [RE] | 7 |
| Nennmaß außen Tiefe [mm] | 215 mm |
| Platzeinheiten [PLE] | 252 |
| Sammelschienen Mittenabstand [mm] | 40 mm |
Logistik
| Produktgewicht | 37,18 kg |
|---|---|
| Gewicht inkl. Verpackung | 38,67 kg |
| Verpackungsmaße B × H × T | 233 × 1160 × 850 mm |
| Verpackungseinheit | Stück |
Technische Daten nach Herstellerangaben. Fehler gefunden? Hinweis senden
