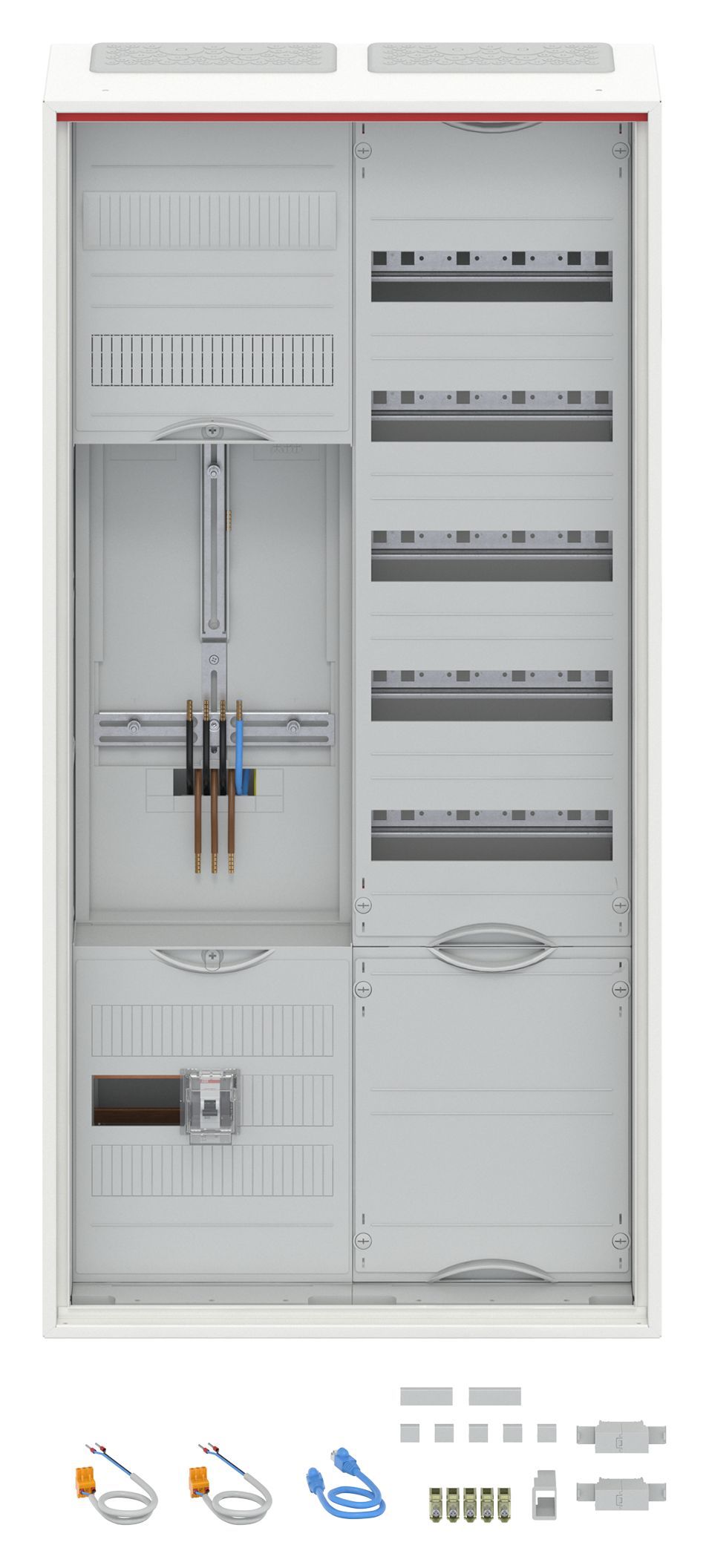

Striebel & John DA27BB Komplettschrank, AP Dreipunkt, A27 1Z1V5A2
- reinweiß
Von Experten. Für Ihr Projekt.
Ihr Einkauf in besten Händen.
- 20 Jahre Erfahrung
- Experten-Beratung
- 98 % Zufriedenheit
- 30 Tage Rückgaberecht
Die Zählerkomplettschränke der Baureihe ComfortLine mit Dreipunkt-Befestigung eignen sich für Aufputz- und teilversenkte Montage und sind vielseitig einsetzbar, etwa in Wohn-, Zweck- und Industriegebäuden. Sie werden mit Tür geliefert und bieten obere, untere sowie seitliche Leitungseinführungsmöglichkeiten.
Ein weiter Türöffnungswinkel von 120° erleichtert den Zugang, zudem lassen sich die Türen werkzeuglos einstellen oder bei Bedarf einfach aushängen. Integrierte Leitungsführungskanäle ermöglichen eine saubere Verlegung der Spannungsversorgung oder Patchkabel eines intelligenten Messsystems.
Dank des flachen Designs fügen sich die Schränke harmonisch in jede Umgebung ein. Die Gehäuse bieten Schutzart IP44 und sind in weiß (RAL 9016) pulverbeschichtet.
Spezifikationen
Farbe: weiß
Allgemein
| Hersteller | STRIEBEL & JOHN |
|---|---|
| Herstellernummer | 2CPX054254R9999 |
| Produktnummer | DA27BB |
| EAN | 4011617542544 |
| Ausführung | 1-stöckig |
| RAL-Nummer | 9016 |
| Werkstoff | Stahl |
| Farbe | reinweiß |
| Zählerplatzausführung | Zählerplatz verdrahtet |
| Farbe [RAL] | Verkehrsweiß |
| Farbe Abdeckung | Lichtgrau |
| Oberflächenbeschaffenheit | pulverbeschichtet |
| Werkstoff Abdeckungen | Kunststoff |
| Werkstoff Gehäuse | Stahlblech |
| Werkstoff Rückwand | Stahlblech / Kunststoff |
| Werkstoff Tür | Stahlblech |
Technik
| Montageart | Aufputz/Unterputz/teilversenkt |
|---|---|
| Bemessungsstrom | 63A |
| Anzahl der Zählerplätze | 1 |
| Anzahl der TSG-Plätze | 0 |
| Unterer Anschlussraum | mit Sammelschiene 5-polig |
| Anzahl der Verteilerreihen | 57 |
| Anzahl der Felder | 2 |
| Schutzart (IP) | IP31 |
| Schutzklasse | schutzisoliert |
| Türanschlag | rechts oder links |
| Türart | einflüglige Tür |
| Türöffnungswinkel [Grad] | 120 ° |
| Netzseitiger Anschlussraum Zählerplatz | Sammelschiene |
| Verschlussart Schloss | Standardverschluss |
| Zähleranschlusstechnik | Direktanschluss |
| Zählerplatzart | Zählerkreuz |
| Querschnitt der Zählerverdrahtung | 10 mm² |
| Anzahl Flansch montiert pro Feldbreite oben | 1 |
| Anzahl Flanschöffnungen pro FB oben | 1 |
| Anzahl Flanschprägungen je Seite | 2 |
| Anzahl Flanschprägungen pro FB unten | 1 |
| Höhe oberer Anschlussraum 1 [mm | ]300 mm |
| Höhe unterer Anschlussraum 1[mm] | 300 mm |
| IK-Code | IK07 |
| Einsatzbereich | Innenbereich |
| Anbaumöglichkeit | seitlich |
| Leitungseinführung | Membranflansch, Einspeiseflansch |
| Leitungseinführung oben | Membranflansch montiert |
| Leitungseinführung Rückwand | Kabeleinführung vorgeprägt |
| Leitungseinführung seitlich | Flanschöffnung vorgeprägt |
| Leitungseinführung unten | 2x Kabeleinführungsflansch beiliegend |
| Lichtes Maß innen Breite [mm] | 502 mm |
| Lichtes Maß innen Höhe [mm] | 1052 mm |
| Nennmaß außen Breite [FB] | 2 FB |
| Nennmaß außen Breite [mm] | 550 mm |
| Nennmaß außen Höhe [BH] | 3 |
| Nennmaß außen Höhe [mm] | 1100 mm |
| Nennmaß außen Höhe [RE] | 7 |
| Nennmaß außen Tiefe [mm] | 215 mm |
| Platzeinheiten [PLE] | 168 |
| Sammelschienen Mittenabstand [mm] | 40 mm |
Logistik
| Produktgewicht | 28,618 kg |
|---|---|
| Gewicht inkl. Verpackung | 29,77 kg |
| Verpackungsmaße B × H × T | 233 × 1160 × 600 mm |
| Verpackungseinheit | Stück |
Technische Daten nach Herstellerangaben. Fehler gefunden? Hinweis senden
