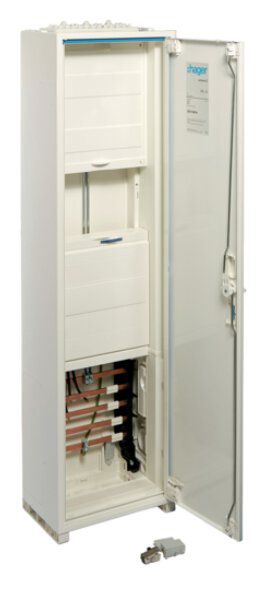

Hager ZB313M1N Zählerschrank 1 ZP 3-Punkt-Befestigung
Einkundenanlage mit 1 Zählerplatz für 3-Punkt-Befestigung nach der neuen und aktuellen Fassung der VDE AR4101:2015
1x Zählerplatz 3-Punkt-Befestigung
1x RJ45 Buchse ZZ45ZPH6
ohne SLS-Schalter
Lieferung mit DHL
Oberer Anschlussraum:
- Hauptleitungsabzweigklemme 5-polig
- fingersicher nach BGVA 3
- PE/N Klemme 2x5-polig
Zählertragplatte:
- 3-Punkt-Befestigung mit Außenleitern, N + PE
- Verdrahtung: H07V-K 10mm²
separat bestellen: bei Bedarf Zählersteckklemme KJ30S + KJ05Z + KJ03Z
Unterer Anschlussraum:
- 5-pol. Sammelschienen-System
separat bestellen:
SLS-Schalter HTS363E
Einspeiseadapter K96ESA5 bis 25mm², bei größeren Querschnitten Sammelschienenklemmen 5 Stück K96C
Isolierschlauch ZZ45DS1500 zu jeder RJ45-Buchse
Bestückungspaket ZyxxMS für Spannungsversorgung Messsystem nach AR4101:2015
Bestückungspaket ZY3XL für Spannungsversorgung Messsystem nach AR4101:2015
Bei Bedarf Zählersteckklemme KJ30S / Plombierdeckel KJ05Z / Steckerstifte KJ03Z
Wandschrank 2-Feld 300mm x 205mm x 1100mm
- Schutzklasse II M,
- Schutzart IP44 / IP54
- für AP, UP und teilversenkte Montage verwendbar,
- Farbe RAL 9010 (reinweis)
- für ortsfeste Innenraumaufstellung
- zur Aufnahme der Innenausbausysteme
Korpus
- 1 mm Stahlblech, pulverbeschichtet
- beidseitige Öffnung zur Sammelschienendurchführung im
unteren Bereich
- nebeneinander und übereinander anflanschbar
Tür
- 1mm Stahlblech, pulverbeschichtet
- frontbündig, rechts oder links anschlagbar
- ohne Werkzeug demontierbar
- innenliegende, justierbare Scharniere
- Öffnungswinkel der Tür 110°
Türverschluss
- Dreipunkt-Stangenverschluss
- serienmäßig plombierbar (Ip44)
- gegen andere Schließungen austauschbar
Klären Sie vor der Bestellung mit Ihrem Energieversorger und dem ausführenden Installateur, ob dieser Komplettschrank Ihren regionalen technischen Anschlussbedingungen (TAB) entspricht.
Hinweis:
Die neue Version der DIN VDE 0100-443:2016 und DIN VDE 0100-534 hat zur Folge, dass auch im Wohnungsbau verpflichtend ein Überspannungsschutz vorzusehen ist (z.B.: SPA301Z oder SPA401Z)
Einkundenanlage mit 1 Zählerplatz für 3-Punkt-Befestigung nach der neuen und aktuellen Fassung der VDE AR4101:2015
1x Zählerplatz 3-Punkt-Befestigung
1x RJ45 Buchse ZZ45ZPH6
ohne SLS-Schalter
Lieferung mit DHL
Oberer Anschlussraum:
- Hauptleitungsabzweigklemme 5-polig
- fingersicher nach BGVA 3
- PE/N Klemme 2x5-polig
Zählertragplatte:
- 3-Punkt-Befestigung mit Außenleitern, N + PE
- Verdrahtung: H07V-K 10mm²
separat bestellen: bei Bedarf Zählersteckklemme KJ30S + KJ05Z + KJ03Z
Unterer Anschlussraum:
- 5-pol. Sammelschienen-System
separat bestellen:
SLS-Schalter HTS363E
Einspeiseadapter K96ESA5 bis 25mm², bei größeren Querschnitten Sammelschienenklemmen 5 Stück K96C
Isolierschlauch ZZ45DS1500 zu jeder RJ45-Buchse
Bestückungspaket ZyxxMS für Spannungsversorgung Messsystem nach AR4101:2015
Bestückungspaket ZY3XL für Spannungsversorgung Messsystem nach AR4101:2015
Bei Bedarf Zählersteckklemme KJ30S / Plombierdeckel KJ05Z / Steckerstifte KJ03Z
Wandschrank 2-Feld 300mm x 205mm x 1100mm
- Schutzklasse II M,
- Schutzart IP44 / IP54
- für AP, UP und teilversenkte Montage verwendbar,
- Farbe RAL 9010 (reinweis)
- für ortsfeste Innenraumaufstellung
- zur Aufnahme der Innenausbausysteme
Korpus
- 1 mm Stahlblech, pulverbeschichtet
- beidseitige Öffnung zur Sammelschienendurchführung im
unteren Bereich
- nebeneinander und übereinander anflanschbar
Tür
- 1mm Stahlblech, pulverbeschichtet
- frontbündig, rechts oder links anschlagbar
- ohne Werkzeug demontierbar
- innenliegende, justierbare Scharniere
- Öffnungswinkel der Tür 110°
Türverschluss
- Dreipunkt-Stangenverschluss
- serienmäßig plombierbar (Ip44)
- gegen andere Schließungen austauschbar
Klären Sie vor der Bestellung mit Ihrem Energieversorger und dem ausführenden Installateur, ob dieser Komplettschrank Ihren regionalen technischen Anschlussbedingungen (TAB) entspricht.
Hinweis:
Die neue Version der DIN VDE 0100-443:2016 und DIN VDE 0100-534 hat zur Folge, dass auch im Wohnungsbau verpflichtend ein Überspannungsschutz vorzusehen ist (z.B.: SPA301Z oder SPA401Z)
Produktart
Zähler-Komplettschrank
Angaben zum Hersteller (Informationspflicht gem. Produktsicherheitsverordnung)
Hager Vertriebsgesellschaft mbH & Co. KG
Zum Gunterstal
66440 Blieskastel
Deutschland
info@hager.deAngaben zur in der EU verantwortlichen Person (Informationspflicht gem. Produktsicherheitsverordnung)
Warn- und Sicherheitshinweise
Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
Hager ZB313M1N Zählerschrank 1 ZP 3-Punkt-Befestigung
350,06 €*
% UVP 1.319,35 €* (73.46% gespart)
