Der ABB OVR T2 4L 40-275 P QS Überspannungsableiter ist ein Typ-2-Schutzgerät, das speziell für den Schutz elektrischer Anlagen vor indirekten Blitzeinwirkungen und Schaltüberspannungen entwickelt wurde. Es bietet eine thermische Überwachung über QuickSafe® und besteht aus einem Basisteil sowie einem auswechselbaren Schutzmodul. Der Ableiter eignet sich besonders für den Einsatz in Unterverteilungen und Endstromkreisen, wo er nah am Speisepunkt der elektrischen Anlage installiert wird. Das Gerät ist mit einer mechanischen Funktionsanzeige ausgestattet und mit der ABB System pro M compact-Serie kompatibel.
Hohe Schutzleistung: Schützt zuverlässig vor indirekten Blitzeinwirkungen und Schaltüberspannungen.
Thermische Überwachung: QuickSafe® überwacht den Überspannungsableiter und erhöht die Betriebssicherheit.
Modulares Design: Basisteil und austauschbares Schutzmodul erleichtern Wartung und Austausch.
Mechanische Funktionsanzeige: Zeigt den aktuellen Status des Geräts und erleichtert die Überwachung.
Kompatibilität: Verschienbar mit Phasenschienen der ABB System pro M compact-Serie.
Allgemein
| Hersteller | ABB |
|---|---|
| Herstellernummer | 2CTB803873R5600 |
| Produktnummer | OVRT24L40-275PQS |
| EAN | 3660308520548 |
| System / Kompatibilität | pro M compact |
| Farbe | reinweiß |
Technik
| Montageart | DIN-Schiene |
|---|---|

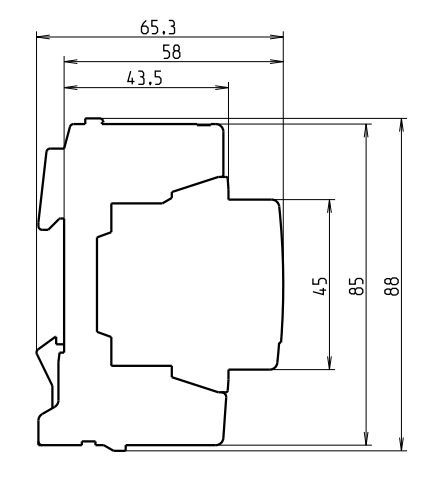

| Breite Artikel (mm) | 71,2 |
| Höhe Artikel (mm) | 88 |
| Art des Niederspannungsverteilsystems | TN-S |
| Bemessungsspannung (Ur) | 230 V AC |
| Nennspannung (Uo) | 230 / 400 V |
| Schutzpegel (Up) | 1,1 kV (L-N), 1,25 kV (N-PE) |
| Maximale Dauerbetriebsspannung (Uc) | 275 V (L-PE) |
| Kurzzeitige Überspannung Testwert (UT) | 337 V |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | 100 kA |
| Entladestrom (Nennwert, 8/20 µs) | 20 kA |
| Entladestrom (Imax, 8/20 µs) | 40 kA |
| Stoßstrom (Iimp, 10/350 µs) | 2 kA |
| Kurzschlussfestigkeit (Icc) | 100 kA |
| Verlustleistung | 29 mW |
| Überspannungsableiterklasse | II |

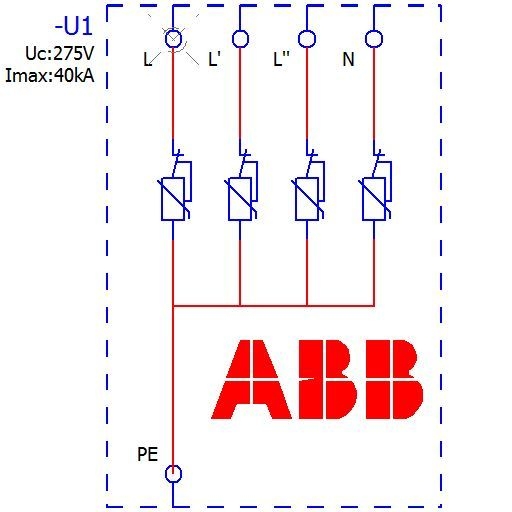

| Anzahl geschützter Pole | 4 |
| Anzahl Leiter | 4 |
| Position des N-Leiters | Rechts |
| Datenübertragungsstandard | Optisch |
| Version | Plug-in |
| Statusanzeige | Ja |
| Sicherungsgröße | 4 modulare Einheiten |
Logistik
| Produktgewicht | 0,48 kg |
|---|---|
| Gewicht inkl. Verpackung | 0,12 kg |
| Verpackungsmaße B × H × T | 117 × 82 × 77 mm |
| Verpackungseinheit | Stück |
Technische Daten nach Herstellerangaben. Fehler gefunden? Hinweis senden
