Anschlussfertiger, anwendungsoptimierter Kombi-Ableiter Typ 1 + Typ 2 auf Funkenstreckenbasis
Platzsparende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung
Ermöglicht kompakten Blitzschutzpotentialausgleich inklusive Endgeräteschutz

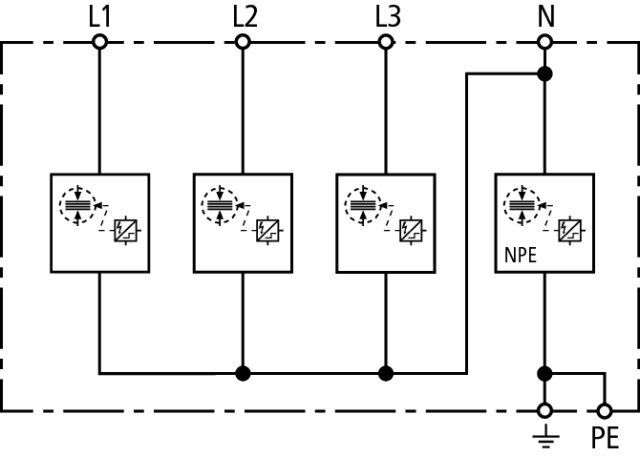

Anschlussfertiger, anwendungsoptimierter Kombi-Ableiter für TT- und TN-S-Systeme (3+1-Schaltung).
Spezifikationen
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 5 m) Typ 1 + Typ 2 + Typ 3
Nennspannung AC (UN) 230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (UC) 255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 μs) [L1+L2+L3+N-PE] (Itotal) 50 kA
Spezifische Energie [L1+L2+L3+N-PE] (W/R) 625,00 kJ/Ohm
Blitzstoßstrom (10/350 μs) [L-N]/[N-PE] (Iimp) 12,5 / 50 kA
Spezifische Energie [L-N]/[N-PE] (W/R) 39,06 / 625,00 kJ/Ohm
Nennableitstoßstrom (8/20 μs) [L-N]/[N-PE] (In) 12,5 / 50 kA
Schutzpegel [L-N]/[N-PE] (UP) ≤ 1,5 / ≤ 1,5 kV
Folgestromlöschfähigkeit [L-N]/[N-PE] (Ifi) 25 kAeff / 100 Aeff
Folgestrombegrenzung / Selektivität Nichtauslösen einer 35 A gG Sicherung bis 25 kAeff (prosp.)
Ansprechzeit (tA) ≤ 100 ns
Max. netzseitiger Überstromschutz 160 A gG
TOV-Spannung [L-N] (UT) - Charakteristik 440 V / 120 min. - Festigkeit
TOV-Spannung [N-PE] (UT) - Charakteristik 1200 V / 200 ms - Festigkeit
Betriebstemperaturbereich (TU) -40 °C ... +80 °C
Funktions- / Defektanzeige grün / rot
Anzahl der Ports 1
Anschlussquerschnitt (L1, L2, L3, N, PE, 9) (min.) 1,5 mm2 ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, N, PE, 9) (max.) 35 mm2 mehrdrähtig / 25 mm2 feindrähtig
Montage auf 35 mm Hutschiene nach EN 60715
Gehäusewerkstoff Thermoplast, Farbe rot, UL 94 V-0
Einbauort Innenraum
Schutzart IP 20

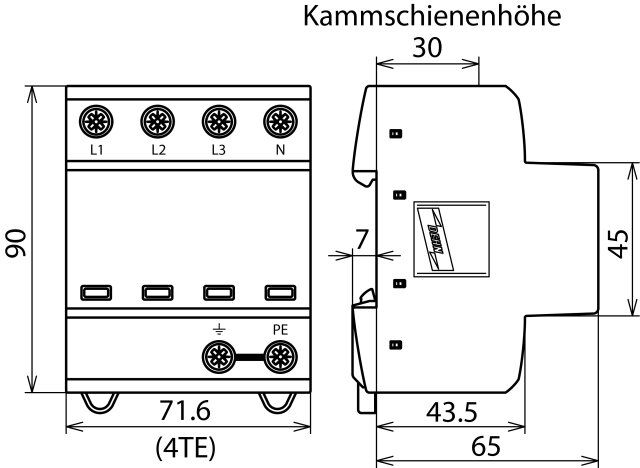

Einbaumaße 4 TE,
Schutzpegel [L-PE] (UP) 2,0 kV
Allgemein
| Hersteller | DEHN |
|---|---|
| Herstellernummer | 941310 |
| Produktnummer | 941310 |
| EAN | 4013364131798 |
Logistik
| Produktgewicht | 0,48 kg |
|---|---|
| Gewicht inkl. Verpackung | 0,51 kg |
| Verpackungsmaße B × H × T | 90 × 90 × 115 mm |
| Verpackungseinheit | Stück |
