Dehn 900396 Kombiableiter DEHNshield ZP Basic, Typ 1+2, für Wohngebäude ohne äußeren Blitzschutz, für TT- und TN-S-Systeme (3+1-Schaltung)
Dehn 900396 Kombiableiter DEHNshield ZP Basic, Typ 1+2, für Wohngebäude ohne äußeren Blitzschutz, Für TT- und TN-S-Systeme (3+1-Schaltung)
Kombi-Ableiter vom Typ 1+2 für TT- und TN-S-Systeme zum Einbau im Hauptstromversorgungssystem. Ideal für Wohngebäude ohne äußeren Blitzschutz, auch bei Freileitungseinspeisung. Der Ableiter basiert auf Funkenstreckentechnologie und erfüllt die Anforderungen nach DIN VDE 0100-534 in Bezug auf Blitzstromtragfähigkeit und Nennableitstoßstrom. Werkzeuglose Montage auf 40-mm-Sammelschiene.
· Kombi-Ableiter Typ 1 + 2 nach EN 61643-11

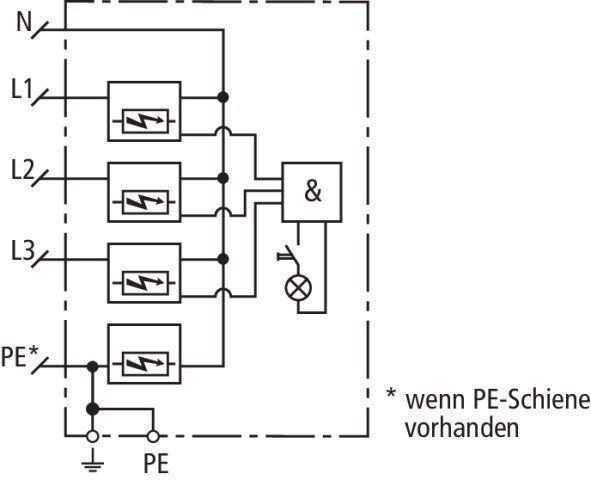

· Für TT- und TN-S-Systeme (3+1-Schaltung)
· Energetische Koordination für Endgeräteschutz bis ≤ 5 m
· Für den Einsatz bei Freileitungseinspeisung geeignet
Spezifikationen
SPD-Typ: Typ 1 + Typ 2
Netzform: TT, TN-S
Nennspannung AC: 230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC: 255 V
Blitzstoßstrom Itotal (10/350 µs): 30 kA
Blitzstoßstrom L-N (Iimp): 7,5 kA
Blitzstoßstrom N-PE (Iimp): 30 kA
Nennableitstoßstrom (8/20 µs) L-N/N-PE (In): 20 / 80 kA
Schutzpegel L-N (UP): ≤ 1,5 kV
Schutzpegel N-PE (UP): ≤ 1,5 kV
Schutzpegel L-PE (UP): 2,2 kV
Folgestromlöschfähigkeit L-N: 25 kAeff
Folgestromlöschfähigkeit N-PE: 100 Aeff
Selektivität: Nichtauslösung bei 35 A gG bis 25 kA
TOV L-N: 440 V / 120 min
TOV N-PE: 1200 V / 200 ms
Anschlussquerschnitt: 10-35 mm² feindrähtig, 50 mm² mehrdrähtig
Max. Sicherung: 160 A gG
Signalisierung: grün/rot
Prüfklasse: Typ 1 + 2
Betriebstemperatur: -40 °C bis +80 °C

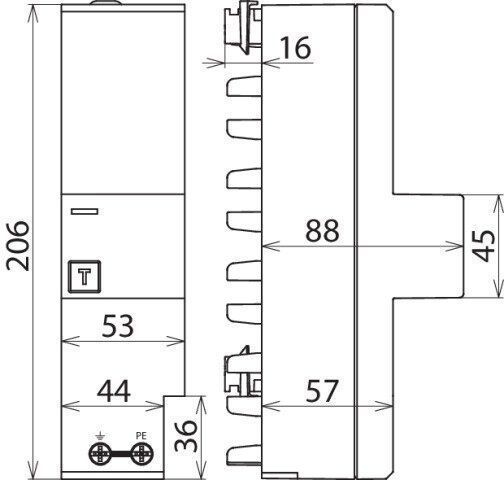

Breite: 3 TE (DIN 43880)
Einbauort: Innenraum
Montage: 40-mm-Sammelschiene
Schutzart: IP30 (mit Abdeckung)
Gehäuse: Thermoplast, rot, UL 94 V-0
Dehn 900396 Kombiableiter DEHNshield ZP Basic, Typ 1+2, für Wohngebäude ohne äußeren Blitzschutz, Für TT- und TN-S-Systeme (3+1-Schaltung)

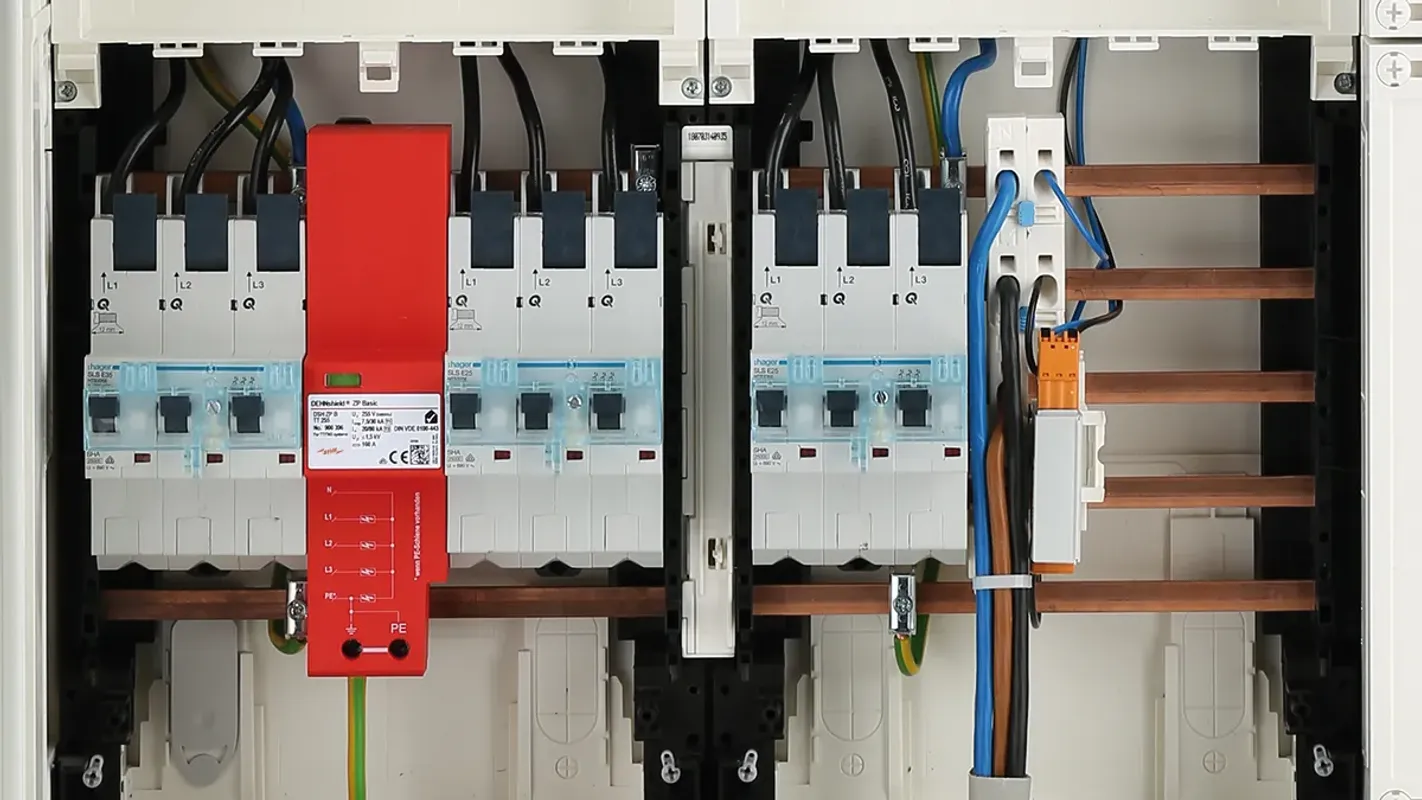

Kombi-Ableiter vom Typ 1+2 für TT- und TN-S-Systeme zum Einbau im Hauptstromversorgungssystem. Ideal für Wohngebäude ohne äußeren Blitzschutz, auch bei Freileitungseinspeisung. Der Ableiter basiert auf Funkenstreckentechnologie und erfüllt die Anforderungen nach DIN VDE 0100-534 in Bezug auf Blitzstromtragfähigkeit und Nennableitstoßstrom. Werkzeuglose Montage auf 40-mm-Sammelschiene.
· Kombi-Ableiter Typ 1 + 2 nach EN 61643-11
· Für TT- und TN-S-Systeme (3+1-Schaltung)
· Energetische Koordination für Endgeräteschutz bis ≤ 5 m
· Für den Einsatz bei Freileitungseinspeisung geeignet
Spezifikationen
SPD-Typ: Typ 1 + Typ 2
Netzform: TT, TN-S
Nennspannung AC: 230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC: 255 V
Blitzstoßstrom Itotal (10/350 µs): 30 kA
Blitzstoßstrom L-N (Iimp): 7,5 kA
Blitzstoßstrom N-PE (Iimp): 30 kA
Nennableitstoßstrom (8/20 µs) L-N/N-PE (In): 20 / 80 kA
Schutzpegel L-N (UP): ≤ 1,5 kV
Schutzpegel N-PE (UP): ≤ 1,5 kV
Schutzpegel L-PE (UP): 2,2 kV
Folgestromlöschfähigkeit L-N: 25 kAeff
Folgestromlöschfähigkeit N-PE: 100 Aeff
Selektivität: Nichtauslösung bei 35 A gG bis 25 kA
TOV L-N: 440 V / 120 min
TOV N-PE: 1200 V / 200 ms
Anschlussquerschnitt: 10-35 mm² feindrähtig, 50 mm² mehrdrähtig
Max. Sicherung: 160 A gG
Signalisierung: grün/rot
Prüfklasse: Typ 1 + 2
Betriebstemperatur: -40 °C bis +80 °C
Breite: 3 TE (DIN 43880)
Einbauort: Innenraum
Montage: 40-mm-Sammelschiene
Schutzart: IP30 (mit Abdeckung)
Gehäuse: Thermoplast, rot, UL 94 V-0
Produktart
Kombi-Ableiter für Energietechnik
Angaben zum Hersteller (Informationspflicht gem. Produktsicherheitsverordnung)
DEHN SE
Hans-Dehn-Straße 1
92318 Neumarkt
Deutschland
info@dehn.deAngaben zur in der EU verantwortlichen Person (Informationspflicht gem. Produktsicherheitsverordnung)
Warn- und Sicherheitshinweise
Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
Dehn 900396 Kombiableiter DEHNshield ZP Basic, Typ 1+2, für Wohngebäude ohne äußeren Blitzschutz, für TT- und TN-S-Systeme (3+1-Schaltung)
181,48 €*
% UVP 654,62 €* (72.27% gespart)
