Einpoliger, koordinierter Blitzstromableiter DEHNbloc modular, Typ 1 nach EN auf Funkenstreckenbasis, bestehend aus Basisteil und gestecktem Schutzmodul. Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen auch bei direkten Blitzeinschlägen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0A - 1.
Gehäusewerkstoff Thermoplast, Farbe rot, UL 94 V-0
Allgemein
| Hersteller | DEHN |
|---|---|
| Herstellernummer | 961125 |
| Produktnummer | 961125 |
| EAN | 4013364118621 |
Technik
| Schutzart (IP) | IP20 |
|---|---|
| Nennspannung AC (UN ) | 230 V (50 / 60 Hz) |
| Höchste Dauerspannung AC (UC ) | 255 V (50 / 60 Hz) |
| Blitzstoßstrom (10/350 µs) (Iimp ) | 50 kA |
| Spezifische Energie (W/R) | 625,00 kJ/Ohm |
| Schutzpegel (UP ) | ≤ 2,5 kV |
| Folgestromlöschfähigkeit AC (Ifi ) | 50 kAeff |
| Folgestrombegrenzung / Selektivität | Nichtauslösen einer 35 A gG Sicherung bis 50 kAeff (prosp.) |
| Ansprechzeit (tA ) | ≤ 100 ns |
| Max. Vorsicherung (L) bis IK = 50 kAeff (ta ≤ 0,2 s) | 500 A gG |
| Max. Vorsicherung (L) bis IK = 50 kAeff (ta ≤ 5 s) | 315 A gG |
| Max. Vorsicherung (L-L') | 125 A gG |
| TOV-Spannung (UT) - Charakteristik | 440 V / 120 min. - Festigkeit |
| Betriebstemperaturbereich (Parallelverdrahtung) (TUP ) | -40 °C ... +80 °C |
| Betriebstemperaturbereich (Durchgangsverdrahtung) (TUS ) | -40 °C ... +60 °C |
| Funktions- / Defektanzeige | grün / rot |
| Anzahl der Ports | 1 |
| Anschlussquerschnitt (L/N, L'/N', N/PE(N)) (min.) | 10 mm2 ein- / feindrähtig |
| Anschlussquerschnitt (L/N, N/PE(N)) (max.) | 50 mm2 mehrdrähtig / 35 mm2 feindrähtig |
| Anschlussquerschnitt (L'/N') (max.) | 35 mm2 mehrdrähtig / 25 mm2 feindrähtig |
| Montage auf | 35 mm Hutschiene |
| Einbauort | Innenraum |
| Schutzart | IP 20 |

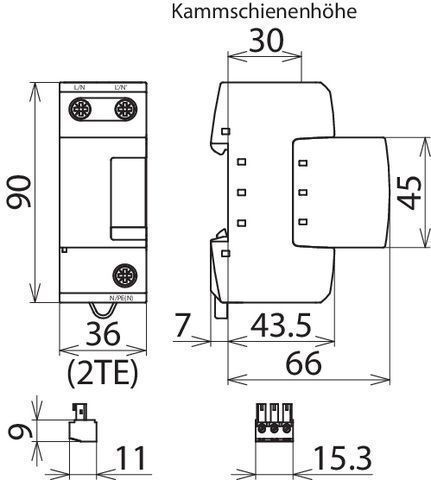

| Einbaumaße | 2 TE |
| FM-Kontakte / Kontaktform | Wechsler |
| Schaltleistung AC | 250 V / 0,5 A |
| Schaltleistung DC | 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A |
| Anschlussquerschnitt für FM-Klemmen | max. 1,5 mm2 ein- / feindrähtig |
Logistik
| Produktgewicht | 0,344 kg |
|---|---|
| Gewicht inkl. Verpackung | 0,36 kg |
| Verpackungsmaße B × H × T | 74 × 37 × 100 mm |
| Verpackungseinheit | Stück |
Technische Daten nach Herstellerangaben. Fehler gefunden? Hinweis senden
