Dehn 907430 ÜS-Ableiter DEHNrapid LSA Schutzstecker
Für höchste Übertragungsraten - kombiniert mit Überstromschutz
Energetisch koordiniert zu DRL-Steckmagazin
Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 1 - 2 und höher

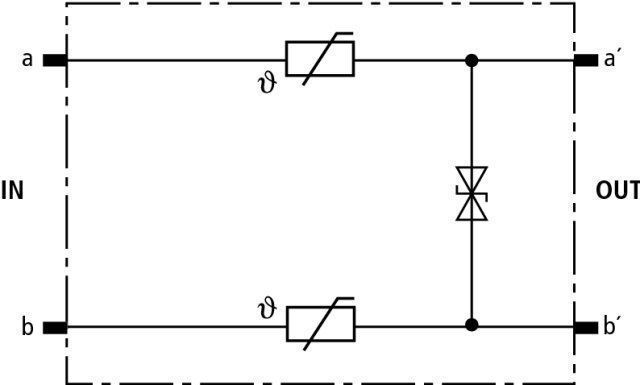

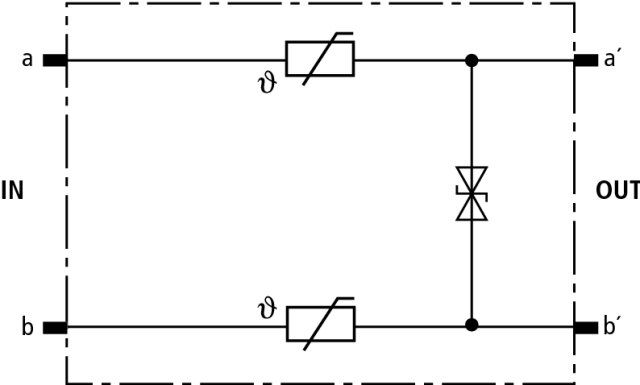

Schutzstecker 1 DA energetisch koordiniert zu DRL-Steckmagazin als einstufiger Endgeräteschutz. Niedriger Schutzpegel Ader-Ader und integrierter Überstromschutz für ADSL, ISDN Uk0 oder a/b-Adern. Montage mit EF 10 DRL. Installation nur in Verbindung mit dem DRL-Steckmagazin empfohlen.
Ableiterklasse O
Nennspannung (UN) 180 V
Höchste Dauerspannung DC (UC) 180 V
Höchste Dauerspannung AC (UC) 127 V
Nennstrom (IL) 0,1 A
D1 Blitzstoßstrom (10/350 μs) gesamt in Kombination mit DRL 10
B... (Iimp) 5 kA
D1 Blitzstoßstrom (10/350 μs) pro Ader in Kombination mit DRL 10
B... (Iimp) 2,5 kA
C2 Nennableitstoßstrom (8/20 μs) gesamt in Kombination mit DRL
10 B... (In) 10 kA
C2 Nennableitstoßstrom (8/20 μs) pro Ader in Kombination mit
DRL 10 B... (In) 5 kA
C1 Nennableitstoßstrom (8/20 μs) pro Ader ohne DRL 10 B... (In) 0,25 kA
Schutzpegel Ad-PG bei Iimp D1 in Kombination mit DRL 10 B... (Up) ≤ 500 V
Schutzpegel Ad-Ad bei 1 kV/μs C3 (Up) ≤ 270 V
Serienimpedanz pro Ader 10 Ohm +/- 15%
Grenzfrequenz Ad-Ad (fG) 61 MHz
Kapazität Ad-Ad (C) ≤ 80 pF
Ausführung Überstromschutz integriert
Betriebstemperaturbereich (TU) 0 °C ... +70 °C
Schutzart IP 20 gesteckt
Einsteckbar in LSA-Trennleiste 2/10 oder DRL 10 B... Steckmagazin
Gehäusewerkstoff Polyamid PA 6.6
Farbe gelb
Prüfnormen IEC 61643-21 / EN 61643-21
Zulassungen EAC
Für höchste Übertragungsraten - kombiniert mit Überstromschutz
Energetisch koordiniert zu DRL-Steckmagazin
Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 1 - 2 und höher
Schutzstecker 1 DA energetisch koordiniert zu DRL-Steckmagazin als einstufiger Endgeräteschutz. Niedriger Schutzpegel Ader-Ader und integrierter Überstromschutz für ADSL, ISDN Uk0 oder a/b-Adern. Montage mit EF 10 DRL. Installation nur in Verbindung mit dem DRL-Steckmagazin empfohlen.
Ableiterklasse O
Nennspannung (UN) 180 V
Höchste Dauerspannung DC (UC) 180 V
Höchste Dauerspannung AC (UC) 127 V
Nennstrom (IL) 0,1 A
D1 Blitzstoßstrom (10/350 μs) gesamt in Kombination mit DRL 10
B... (Iimp) 5 kA
D1 Blitzstoßstrom (10/350 μs) pro Ader in Kombination mit DRL 10
B... (Iimp) 2,5 kA
C2 Nennableitstoßstrom (8/20 μs) gesamt in Kombination mit DRL
10 B... (In) 10 kA
C2 Nennableitstoßstrom (8/20 μs) pro Ader in Kombination mit
DRL 10 B... (In) 5 kA
C1 Nennableitstoßstrom (8/20 μs) pro Ader ohne DRL 10 B... (In) 0,25 kA
Schutzpegel Ad-PG bei Iimp D1 in Kombination mit DRL 10 B... (Up) ≤ 500 V
Schutzpegel Ad-Ad bei 1 kV/μs C3 (Up) ≤ 270 V
Serienimpedanz pro Ader 10 Ohm +/- 15%
Grenzfrequenz Ad-Ad (fG) 61 MHz
Kapazität Ad-Ad (C) ≤ 80 pF
Ausführung Überstromschutz integriert
Betriebstemperaturbereich (TU) 0 °C ... +70 °C
Schutzart IP 20 gesteckt
Einsteckbar in LSA-Trennleiste 2/10 oder DRL 10 B... Steckmagazin
Gehäusewerkstoff Polyamid PA 6.6
Farbe gelb
Prüfnormen IEC 61643-21 / EN 61643-21
Zulassungen EAC
Produktart
Überspannungsableiter für Informations-/MSR-Technik
