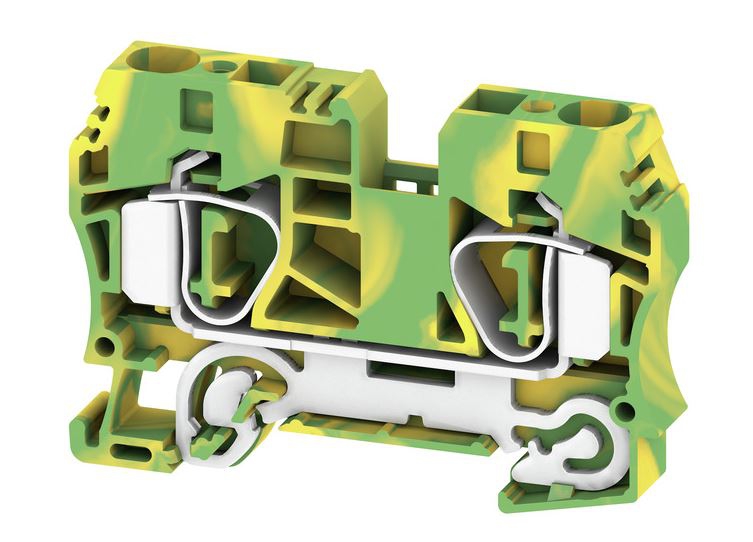

Weidmüller ZPE 10 Schutzleiterklemme 10mm² grün/gelb
Weidmüller ZPE 10 Schutzleiterklemme 10mm² grün/gelb
Best.-Nr. 1746770000
Breite 10,1 mm
Höhe 73,5 mm
Tiefe 49,5 mm
Tiefe inklusive Tragschiene 50,5 mm
Nettogewicht 31,14 g
Abisolierlänge 18 mm
Anschlussart Zugfederanschluss
Anschlussrichtung oben
Anzahl Anschlüsse 2
Klemmbereich, max. 16 mm²
Klemmbereich, min. 1,31 mm²
Klingenmaß 1,0 x 5,5 mm
Lehrdorn nach 60 947-1 A6
Leiteranschlussquerschnitt AWG, max. AWG 6
Leiteranschlussquerschnitt AWG, min. AWG 16
Leiteranschlussquerschnitt, eindrähtig, max. 16 mm²
Leiteranschlussquerschnitt, eindrähtig, min. 1,5 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max. 10 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min. 1,5 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max. 10 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min. 1,5 mm²
Leiteranschlussquerschnitt, feindrähtig, max. 10 mm²
Leiteranschlussquerschnitt, feindrähtig, min. 1,5 mm²
Leiteranschlussquerschnitt, mehrdrähtig, max. 16 mm²
Leiteranschlussquerschnitt, mehrdrähtig, min. 1,5 mm²
Weidmüller ZPE 10 Schutzleiterklemme 10mm² grün/gelb
Best.-Nr. 1746770000
Breite 10,1 mm
Höhe 73,5 mm
Tiefe 49,5 mm
Tiefe inklusive Tragschiene 50,5 mm
Nettogewicht 31,14 g
Abisolierlänge 18 mm
Anschlussart Zugfederanschluss
Anschlussrichtung oben
Anzahl Anschlüsse 2
Klemmbereich, max. 16 mm²
Klemmbereich, min. 1,31 mm²
Klingenmaß 1,0 x 5,5 mm
Lehrdorn nach 60 947-1 A6
Leiteranschlussquerschnitt AWG, max. AWG 6
Leiteranschlussquerschnitt AWG, min. AWG 16
Leiteranschlussquerschnitt, eindrähtig, max. 16 mm²
Leiteranschlussquerschnitt, eindrähtig, min. 1,5 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max. 10 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min. 1,5 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max. 10 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min. 1,5 mm²
Leiteranschlussquerschnitt, feindrähtig, max. 10 mm²
Leiteranschlussquerschnitt, feindrähtig, min. 1,5 mm²
Leiteranschlussquerschnitt, mehrdrähtig, max. 16 mm²
Leiteranschlussquerschnitt, mehrdrähtig, min. 1,5 mm²
Produktart
Schutzleiter-Reihenklemme
