Weidmüller ZDU 4/3AN Durchgangs-Reihenklemme 4 mm², Z-Reihe
Weidmüller ZDU 4/3AN Durchgangs-Reihenklemme 4 mm², Z-Reihe
Zugfederanschluss, 4 mm², 800 V, 32 A, dunkelbeige
Best.-Nr. 7904180000
Breite 6,1 mm
Höhe 83,5 mm
Tiefe 43 mm
Tiefe inklusive Tragschiene 43,5 mm
Nettogewicht 17,13 g
Bemessungsquerschnitt 4 mm²
Bemessungsspannung 800 V
Nennstrom 32 A
Strom bei max. Leiter 41 A
Normen IEC 60947-7-1
Durchgangswiderstand gemäß IEC 60947-7-x 1 mΩ
Verlustleistung gemäß IEC 60947-7-x 1,02 W
Bemessungsstoßspannung 8 kV
Verschmutzungsgrad 3
Abisolierlänge 12 mm
Anschlussart Zugfederanschluss
Anschlussrichtung oben
Anzahl Anschlüsse 3
Klemmbereich, max. 6 mm²
Klemmbereich, min. 0,13 mm²
Klingenmaß 0,6 x 3,5 mm
Lehrdorn nach 60 947-1 A4
Ausführung Zugfederanschluss, für steckbare Querverbindung, einseitig offen

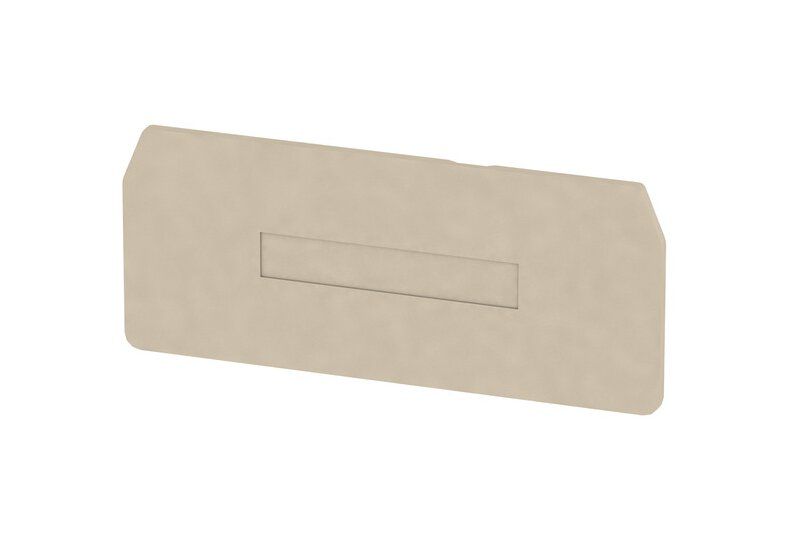

Abschlussplatte erforderlich Ja
Anzahl der Etagen 1
Anzahl der Klemmstellen je Etage 3
Anzahl der Potentiale pro Etage 1
Etagen intern gebrückt Nein
PE-Anschluss Nein
Tragschiene TS 35
Weidmüller ZDU 4/3AN Durchgangs-Reihenklemme 4 mm², Z-Reihe
Zugfederanschluss, 4 mm², 800 V, 32 A, dunkelbeige
Best.-Nr. 7904180000
Breite 6,1 mm
Höhe 83,5 mm
Tiefe 43 mm
Tiefe inklusive Tragschiene 43,5 mm
Nettogewicht 17,13 g
Bemessungsquerschnitt 4 mm²
Bemessungsspannung 800 V
Nennstrom 32 A
Strom bei max. Leiter 41 A
Normen IEC 60947-7-1
Durchgangswiderstand gemäß IEC 60947-7-x 1 mΩ
Verlustleistung gemäß IEC 60947-7-x 1,02 W
Bemessungsstoßspannung 8 kV
Verschmutzungsgrad 3
Abisolierlänge 12 mm
Anschlussart Zugfederanschluss
Anschlussrichtung oben
Anzahl Anschlüsse 3
Klemmbereich, max. 6 mm²
Klemmbereich, min. 0,13 mm²
Klingenmaß 0,6 x 3,5 mm
Lehrdorn nach 60 947-1 A4
Ausführung Zugfederanschluss, für steckbare Querverbindung, einseitig offen
Abschlussplatte erforderlich Ja
Anzahl der Etagen 1
Anzahl der Klemmstellen je Etage 3
Anzahl der Potentiale pro Etage 1
Etagen intern gebrückt Nein
PE-Anschluss Nein
Tragschiene TS 35
Produktart
Durchgangs-Reihenklemme
