Weidmüller ZDU 2.5 BL Durchgangs-Reihenklemme 2.5 mm², Z-Reihe
Weidmüller ZDU 2.5 BL Durchgangs-Reihenklemme 2.5 mm², Z-Reihe
Zugfederanschluss, 2.5 mm², 800 V, 24 A, blau
Best.-Nr. 1608520000
Breite 5,1 mm
Höhe 59,5 mm
Tiefe 38,5 mm
Tiefe (inch) 1,516 inch
Tiefe inklusive Tragschiene 39,5 mm
Nettogewicht 7,16 g
Bemessungsquerschnitt 2,5 mm²
Bemessungsspannung 800 V
Nennstrom 24 A
Strom bei max. Leiter 31 A
Normen IEC 60947-7-1
Durchgangswiderstand gemäß IEC 60947-7-x 1,33 mΩ
Verlustleistung gemäß IEC 60947-7-x 0,77 W
Bemessungsstoßspannung 8 kV
Verschmutzungsgrad 3
Abisolierlänge 10 mm
Anschlussart Zugfederanschluss
Anschlussrichtung oben
Anzahl Anschlüsse 2
Klemmbereich, max. 4 mm²
Klemmbereich, min. 0,05 mm²
Klingenmaß 0,6 x 3,5 mm
Lehrdorn nach 60 947-1 A3
Ausführung Zugfederanschluss, für steckbare Querverbindung, einseitig offen

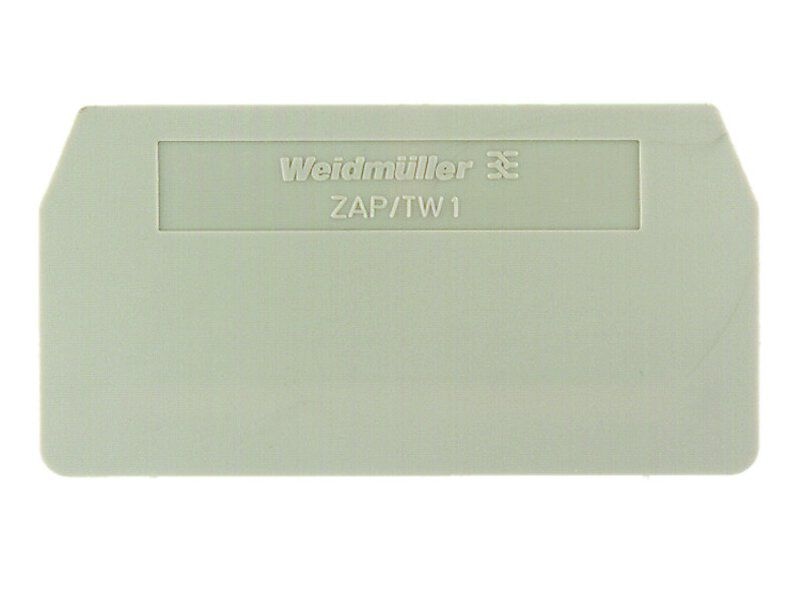

Abschlussplatte erforderlich Ja
Anzahl der Etagen 1
Anzahl der Klemmstellen je Etage 2
Anzahl der Potentiale pro Etage 1
Etagen intern gebrückt Nein
PE-Anschluss Nein
Tragschiene TS 35
Weidmüller ZDU 2.5 BL Durchgangs-Reihenklemme 2.5 mm², Z-Reihe
Zugfederanschluss, 2.5 mm², 800 V, 24 A, blau
Best.-Nr. 1608520000
Breite 5,1 mm
Höhe 59,5 mm
Tiefe 38,5 mm
Tiefe (inch) 1,516 inch
Tiefe inklusive Tragschiene 39,5 mm
Nettogewicht 7,16 g
Bemessungsquerschnitt 2,5 mm²
Bemessungsspannung 800 V
Nennstrom 24 A
Strom bei max. Leiter 31 A
Normen IEC 60947-7-1
Durchgangswiderstand gemäß IEC 60947-7-x 1,33 mΩ
Verlustleistung gemäß IEC 60947-7-x 0,77 W
Bemessungsstoßspannung 8 kV
Verschmutzungsgrad 3
Abisolierlänge 10 mm
Anschlussart Zugfederanschluss
Anschlussrichtung oben
Anzahl Anschlüsse 2
Klemmbereich, max. 4 mm²
Klemmbereich, min. 0,05 mm²
Klingenmaß 0,6 x 3,5 mm
Lehrdorn nach 60 947-1 A3
Ausführung Zugfederanschluss, für steckbare Querverbindung, einseitig offen
Abschlussplatte erforderlich Ja
Anzahl der Etagen 1
Anzahl der Klemmstellen je Etage 2
Anzahl der Potentiale pro Etage 1
Etagen intern gebrückt Nein
PE-Anschluss Nein
Tragschiene TS 35
Produktart
Durchgangs-Reihenklemme
