Weidmüller ZDU 16 BL Durchgangs-Reihenklemme 16mm², Z-Reihe
Beschreibung
Weidmüller ZDU 16 BL Durchgangs-Reihenklemme 16mm², Z-Reihe
Zugfederanschluss, 16 mm², 1000 V, 76 A, blau
Best.-Nr. 1745240000
Breite 12,1 mm
Höhe 82,5 mm
Tiefe 50,5 mm
Tiefe inklusive Tragschiene 51,5 mm
Nettogewicht 36,752 g
Bemessungsquerschnitt 16 mm²
Bemessungsspannung 1.000 V
Nennstrom 76 A
Strom bei max. Leiter 98 A
Normen IEC 60947-7-1
Durchgangswiderstand gemäß IEC 60947-7-x 0,42 mΩ
Verlustleistung gemäß IEC 60947-7-x 2,43 W
Bemessungsstoßspannung 8 kV
Verschmutzungsgrad 3
Abisolierlänge 18 mm
Anschlussart Zugfederanschluss
Anschlussrichtung oben
Anzahl Anschlüsse 2
Klemmbereich, max. 25 mm²
Klemmbereich, min. 1,5 mm²
Klingenmaß 1,0 x 5,5 mm
Lehrdorn nach 60 947-1 A7
Ausführung Zugfederanschluss, für steckbare Querverbindung, einseitig offen

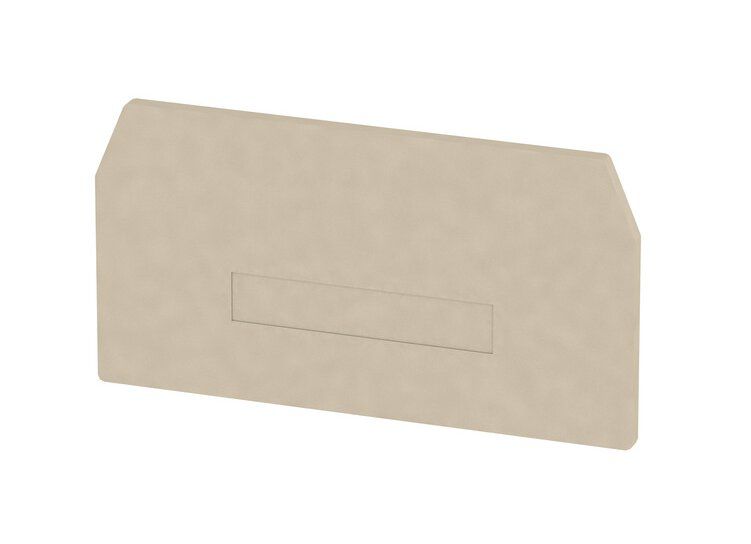

Abschlussplatte erforderlich Ja
Anzahl der Etagen 1
Anzahl der Klemmstellen je Etage 2
Anzahl der Potentiale pro Etage 1
Etagen intern gebrückt Nein
PE-Anschluss Nein
Tragschiene TS 35
Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
Weidmüller ZDU 16 BL Durchgangs-Reihenklemme 16mm², Z-Reihe
2,52 €*
