Weidmüller ZDU 10 BL Durchgangs-Reihenklemme 10mm², Z-Reihe

Weidmüller ZDU 10 BL Durchgangs-Reihenklemme 10mm², Z-Reihe

Zugfederanschluss, 10 mm², 1000 V, 57 A, blau

Best.-Nr. 1746760000

Breite         10 mm

Höhe         73,5 mm

Tiefe         49,5 mm

Tiefe inklusive Tragschiene         50,5 mm

Nettogewicht         25,34 g

Bemessungsquerschnitt         10 mm²

Bemessungsspannung         1.000 V

Nennstrom         57 A

Strom bei max. Leiter         72 A

Normen         IEC 60947-7-1

Durchgangswiderstand gemäß IEC 60947-7-x         0,56 mΩ

Verlustleistung gemäß IEC 60947-7-x         1,82 W

Bemessungsstoßspannung         8 kV

Verschmutzungsgrad         3

Abisolierlänge         18 mm

Anschlussart         Zugfederanschluss

Anschlussrichtung         oben

Anzahl Anschlüsse         2

Klemmbereich, max.         16 mm²

Klemmbereich, min.         1,31 mm²

Klingenmaß         1,0 x 5,5 mm

Lehrdorn nach 60 947-1         A6

Ausführung         Zugfederanschluss, für steckbare Querverbindung, einseitig offen

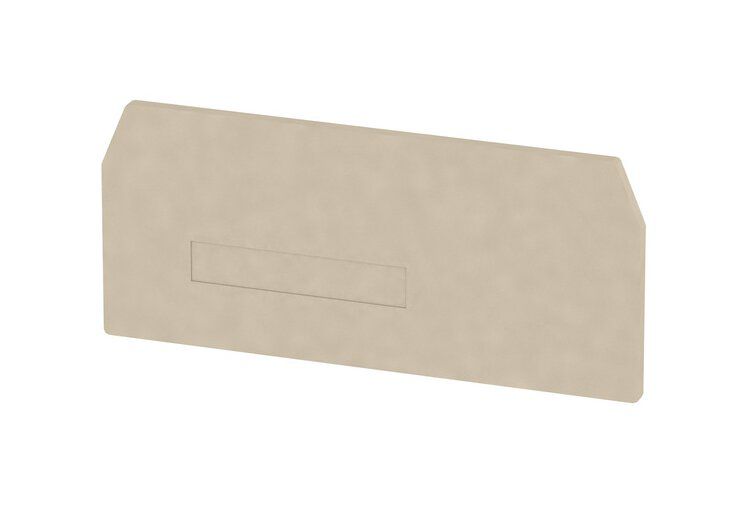

Abschlussplatte erforderlich         Ja

Anzahl der Etagen         1

Anzahl der Klemmstellen je Etage         2

Anzahl der Potentiale pro Etage         1

Etagen intern gebrückt         Nein

PE-Anschluss         Nein

Tragschiene         TS 35
