Weidmüller ZDU 1.5/4 AN Durchgangs-Reihenklemme 1,5mm², Z-Reihe

Weidmüller ZDU 1.5 Durchgangs-Reihenklemme 1,5mm², Z-Reihe

Zugfederanschluss, 500 V, 17.5 A, dunkelbeige

Breite         3,5 mm

Höhe         75,5 mm

Tiefe         36,5 mm

Tiefe inklusive Tragschiene         37 mm

Nettogewicht         6,54 g

Bemessungsquerschnitt         1,5 mm²

Bemessungsspannung         500 V

Nennstrom         17,5 A

Strom bei max. Leiter         17,5 A

Normen         IEC 60947-7-1

Durchgangswiderstand gemäß IEC 60947-7-x         1,83 mΩ

Verlustleistung gemäß IEC 60947-7-x         0,56 W

Bemessungsstoßspannung         6 kV

Verschmutzungsgrad         3

Abisolierlänge         10 mm

Anschlussart         Zugfederanschluss

Anschlussrichtung         oben

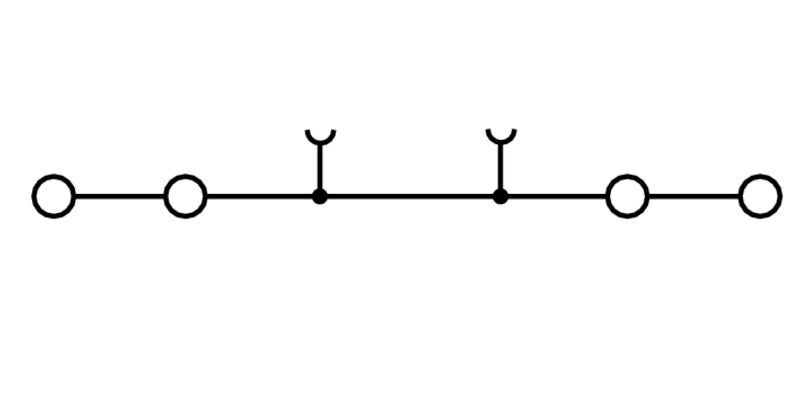

Anzahl Anschlüsse         4

Klemmbereich, max.         1,5 mm²

Klemmbereich, min.         0,05 mm²

Klingenmaß         0,4 x 2,0 mm

Lehrdorn nach 60 947-1         B1

Ausführung         Zugfederanschluss, für steckbare Querverbindung, einseitig offen

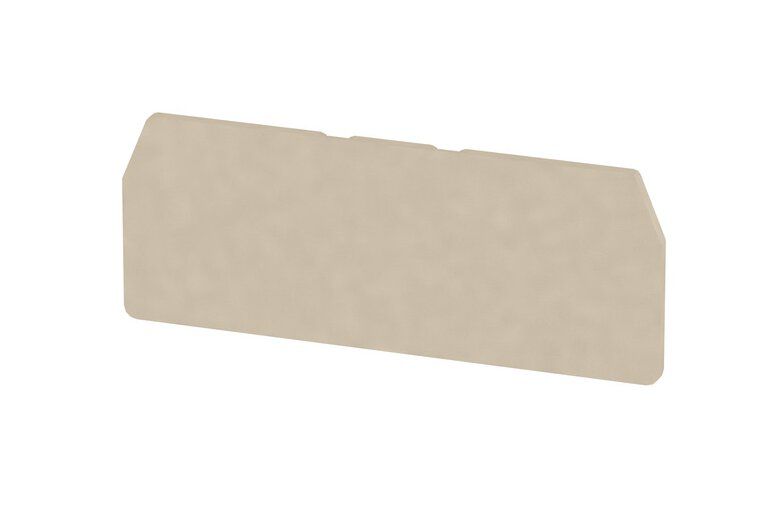

Abschlussplatte erforderlich         Ja

Anzahl der Etagen         1

Anzahl der Klemmstellen je Etage         4

Anzahl der Potentiale pro Etage         1

Etagen intern gebrückt         Nein

PE-Anschluss         Nein

Tragschiene         TS 35
