Weidmüller ZDK 1.5 Doppelstock-Reihenklemme 1,5mm², Z-Reihe

Weidmüller ZDK 1.5 Doppelstock-Reihenklemme 1,5mm², Z-Reihe

Zugfederanschluss, 500 V, 17.5 A, dunkelbeige

Best.-Nr. 1791100000

Breite         3,5 mm

Höhe         75,5 mm

Tiefe         49,5 mm

Tiefe inklusive Tragschiene         50 mm

Nettogewicht         7,81 g

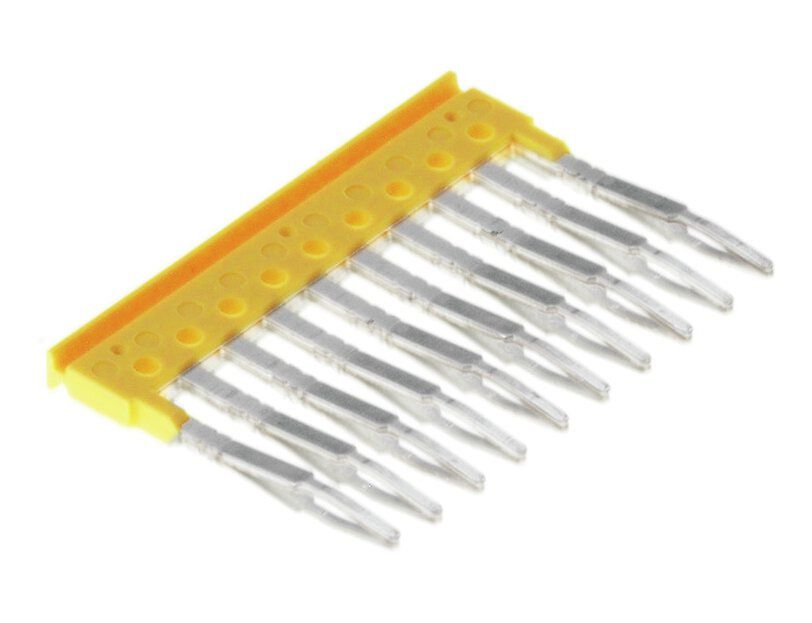

Ausführung         Zugfederanschluss, für steckbare Querverbindung, einseitig offen

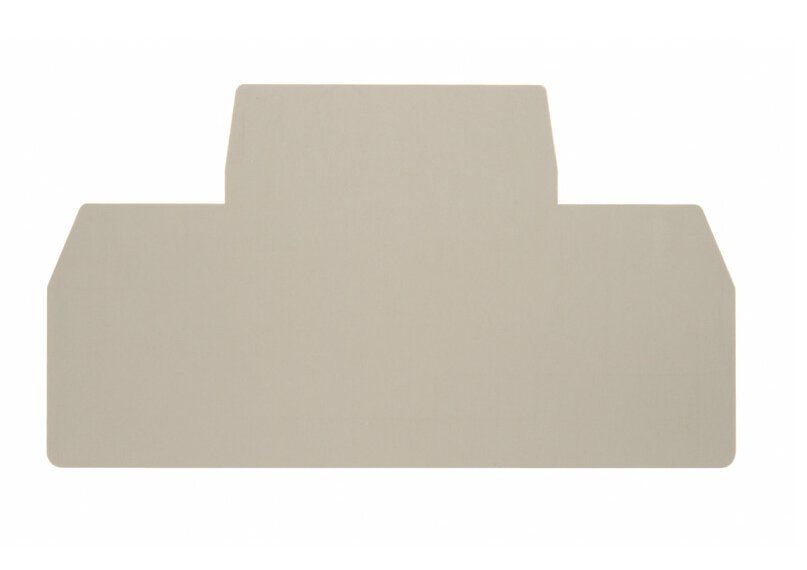

Abschlussplatte erforderlich         Ja

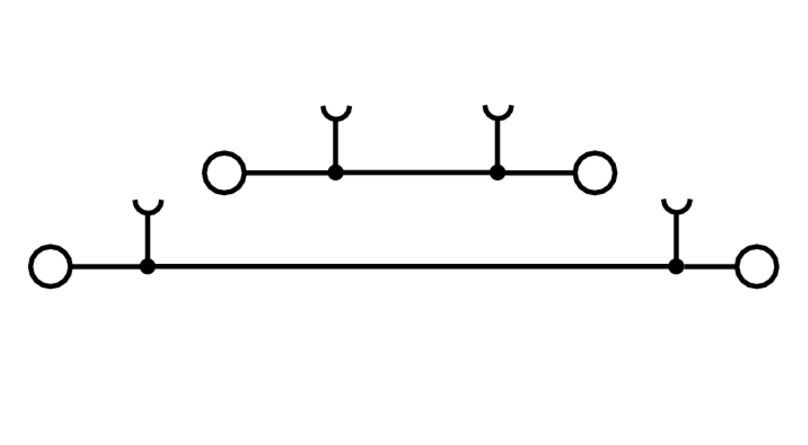

Anzahl der Etagen         2

Anzahl der Klemmstellen je Etage         2

Etagen intern gebrückt         Nein

PE-Anschluss         Nein

Tragschiene         TS 35

Bemessungsquerschnitt         1,5 mm²

Bemessungsspannung         500 V

Nennstrom         17,5 A

Strom bei max. Leiter         17,5 A

Normen         IEC 60947-7-1

Durchgangswiderstand gemäß IEC 60947-7-x         1,83 mΩ

Verlustleistung gemäß IEC 60947-7-x         0,56 W

Bemessungsstoßspannung         6 kV

Verschmutzungsgrad         3

Abisolierlänge         10 mm

Anschlussart         Zugfederanschluss

Anschlussrichtung         oben

Anzahl Anschlüsse         4

Klemmbereich, max.         1,5 mm²

Klemmbereich, min.         0,05 mm²

Klingenmaß         0,4 x 2,0 mm

Lehrdorn nach 60 947-1         B1
