Beschreibung

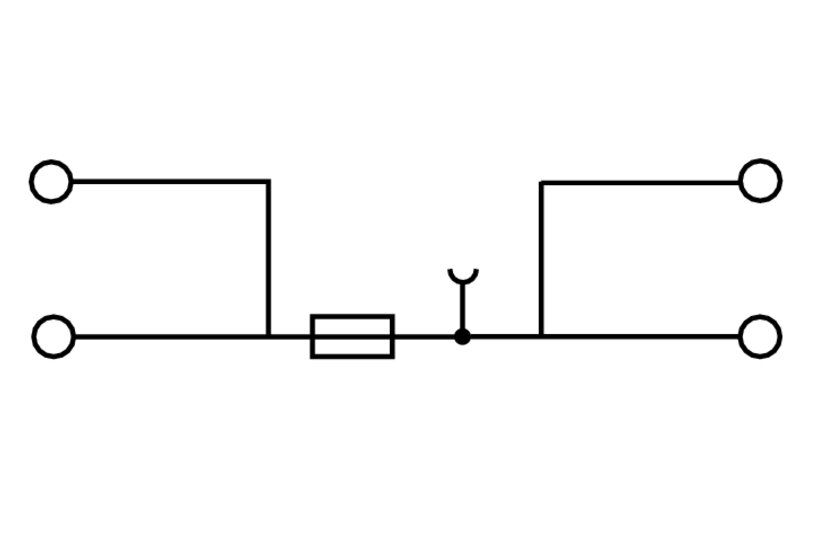

Weidm. ZSI2.5-2/2X2AN/G20 Sicherungs-Reihenklemme 2.5 mm², schwarz Z-Reihe
Zugfederanschluss, 2.5 mm², schwarz
Sicherungseinsatz G-Si. 5 x 20
Best.-Nr. 1826050000
Breite 12,2 mm
Höhe 68 mm
Tiefe 55 mm
Tiefe inklusive Tragschiene 55,5 mm
Nettogewicht 24,67 g
Bemessungsquerschnitt 2,5 mm²
Bemessungsspannung 250 V
Bemessungsspannung zur Nachbarklemme 500 V
Nennstrom 10 A
Strom bei max. Leiter 10 A
Normen IEC 60947-7-3
Durchgangswiderstand gemäß IEC 60947-7-x 1,33 mΩ
Verlustleistung gemäß IEC 60947-7-x 0,77 W
Bemessungsstoßspannung 4 kV
Verschmutzungsgrad 3
Abisolierlänge 10 mm
Anschlussart Zugfederanschluss
Anschlussrichtung schräg
Anzahl Anschlüsse 2
Klemmbereich, max. 4 mm²
Klemmbereich, min. 0,13 mm²
Klingenmaß 0,6 x 3,5 mm
Lehrdorn nach 60 947-1 A3
Betriebsspannung, max. 500 V
Sicherungseinsatz G-Si. 5 x 20
Sicherungshalter (Einsatzträger) schraubbar
Spannungsart für die Anzeige AC/DC
Verlustleistung für Überlast- und Kurzschlussschutz für eine Einzelanordnung 2,5 W bei 6,3 A @ 39 °C
Verlustleistung für Überlast- und Kurzschlussschutz für eine Verbundanordnung 1,6 W bei 6,3 A @ 41 °C
Ausführung Zugfederanschluss, Sicherungselement, ohne LED, für steckbare Querverbindung, einseitig offen
Abschlussplatte erforderlich Ja
Anzahl der Potentiale 1
Anzahl der Etagen 1
Anzahl der Klemmstellen je Etage 2
Anzahl der Potentiale pro Etage 1
Etagen intern gebrückt Nein
PE-Anschluss Nein
Tragschiene TS 35
N-Funktion Nein
PE-Funktion Nein
PEN-Funktion Nein
Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
6,94 €*
