Weidmüller WDU35 Durchgangs-Reihenklemme 35mm², Schraubanschluss, dunkelbeige

Weidmüller WDU35 Durchgangs-Reihenklemme 35mm², Schraubanschluss

Durchgangs-Reihenklemme, Schraubanschluss, 35 mm², 1000 V, 125 A, dunkelbeige

Best.-Nr.         1020500000

Breite         16 mm

Höhe         60 mm

Tiefe         62,5 mm

Tiefe inklusive Tragschiene         63 mm

Gewicht         54 g

Nettogewicht         51,38 g

Bemessungsquerschnitt         35 mm²

Bemessungsspannung         1.000 V

Nennstrom         125 A

Strom bei max. Leiter         150 A

Normen         IEC 60947-7-1

Durchgangswiderstand gemäß IEC 60947-7-x         0,26 mΩ

Bemessungsstoßspannung         8 kV

Verschmutzungsgrad         3

Überspannungskategorie         III

Abisolierlänge         18 mm

Anschlussart         Schraubanschluss

Anschlussrichtung         seitlich

Anzahl Anschlüsse         2

Anzugsdrehmoment, max.         5 Nm

Anzugsdrehmoment, min.         4 Nm

Klemmbereich, max.         50 mm²

Klemmbereich, min.         2,5 mm²

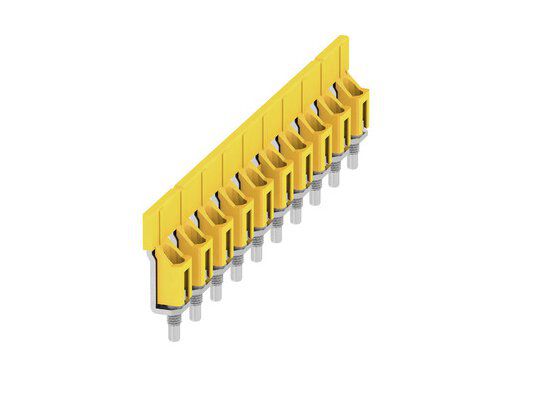

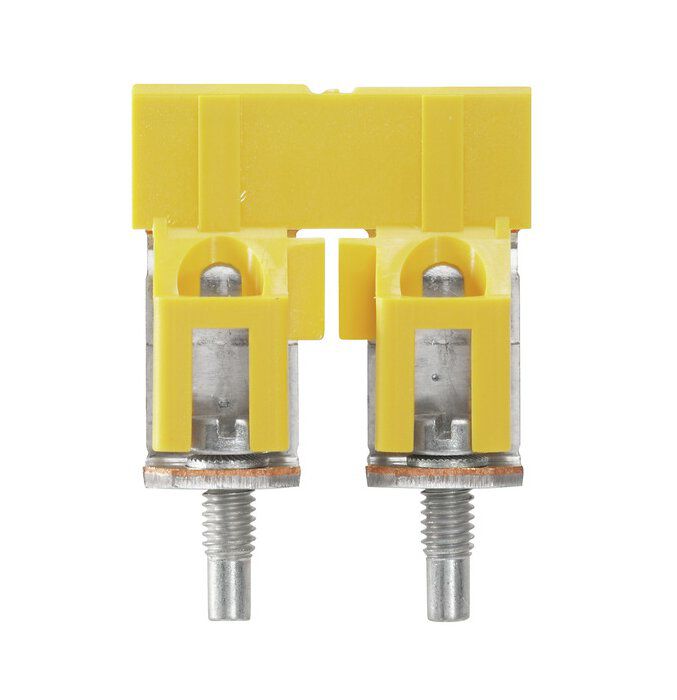

Ausführung         Schraubanschluss, für schraubbare Querverbindung, einseitig offen

Anzugsdrehmoment (Klemmschraube für Aluleiter)         4 Nm

Anzugsdrehmoment (Klemmschraube für Kupferleiter)         4...5 Nm

Abschlussplatte erforderlich         Ja

Anzahl der Potentiale         1

Anzahl der Etagen         1

Anzahl der Klemmstellen je Etage         2

Anzahl der Potentiale pro Etage         1

Etagen intern gebrückt         Nein

PE-Anschluss         Nein

Tragschiene         TS 35

N-Funktion         Nein

PE-Funktion         Nein

PEN-Funktion         Ja
