Weidmüller WDU2.5 Durchgangs-Reihenklemme 2,5mm², Schraubanschluss

Weidmüller WDU2.5 Durchgangs-Reihenklemme 2,5mm², Schraubanschluss

Schraubanschluss, 2.5 mm², 800 V, 24 A

Best.-Nr.  1020000000

Breite         5,1 mm

Höhe         60 mm

Tiefe         46,5 mm

Gewicht         7 g

Nettogewicht 7,8 g

Bemessungsquerschnitt         2,5 mm²

Bemessungsspannung         800 V

Nennstrom         24 A

Strom bei max. Leiter         32 A

Normen         IEC 60947-7-1

Durchgangswiderstand gemäß IEC 60947-7-x         1,33 mΩ

Bemessungsstoßspannung         8 kV

Verschmutzungsgrad         3

AAbisolierlänge         10 mm

Anschlussart         Schraubanschluss

Anschlussrichtung         seitlich

Anzahl Anschlüsse         2

Anzugsdrehmoment, max.         0,8 Nm

Anzugsdrehmoment, min.         0,4 Nm

Drehmomentstufe mit Elektroschrauber Typ DMS         1

Klemmbereich, max.         4 mm²

Klemmbereich, min.         0,05 mm²

Ausführung         Schraubanschluss, für steckbare Querverbindung, für schraubbare Querverbindung, einseitig offen

Anzugsdrehmoment (Klemmschraube für Aluleiter)         0.4 Nm

Anzugsdrehmoment (Klemmschraube für Kupferleiter)         0.4...0.8 Nm

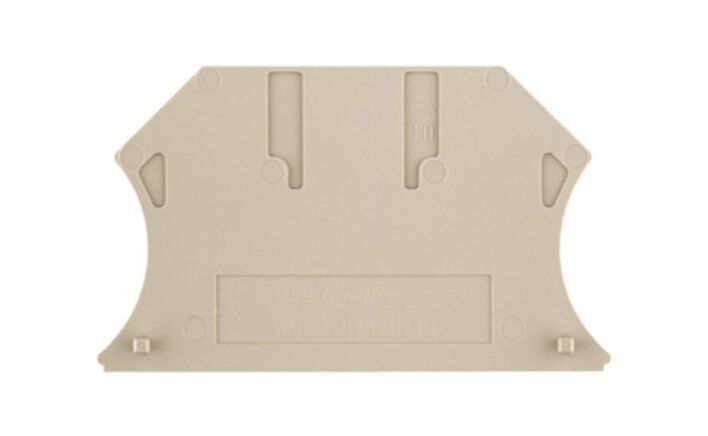

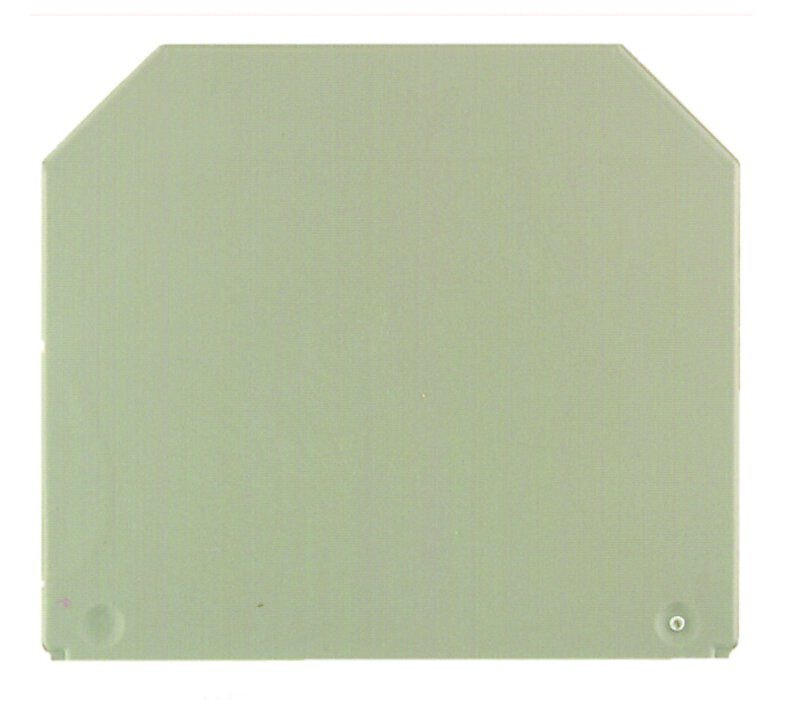

Abschlussplatte erforderlich         Ja

Anzahl der Potentiale         1

Anzahl der Etagen         1

Anzahl der Klemmstellen je Etage         2

Anzahl der Potentiale pro Etage         1

Etagen intern gebrückt         Nein

PE-Anschluss         Nein

Tragschiene         TS 35

N-Funktion         Nein

PE-Funktion         Nein

PEN-Funktion         Nein
