Weidmüller WDU16NBL Durchgangs-Reihenklemme 16mm², W-Reihe Kompakt

Beschreibung

Produktinformationen "Weidmüller WDU16NBL Durchgangs-Reihenklemme 16mm², W-Reihe Kompakt"

Schraubanschluss, 16 mm², 690 V, 76 A, blau

Breite 12 mm

Höhe 60 mm

Tiefe 46,5 mm

Tiefe inklusive Tragschiene 47 mm

Gewicht 24,85 g

Bemessungsquerschnitt 16 mm²

Bemessungsspannung 690 V

Nennstrom 76 A

Strom bei max. Leiter 101 A

Normen IEC 60947-7-1

Durchgangswiderstand gemäß IEC 60947-7-x 0,42 mΩ

Bemessungsstoßspannung 8 kV

Verschmutzungsgrad 3

Abisolierlänge 12 mm

Anschlussart Schraubanschluss

Anschlussrichtung seitlich

Anzahl Anschlüsse 2

Anzugsdrehmoment, max. 2,4 Nm

Anzugsdrehmoment, min. 1,2 Nm

Drehmomentstufe mit Elektroschrauber Typ DMS 4

Klemmbereich, max. 25 mm²

Klemmbereich, min. 1,5 mm²

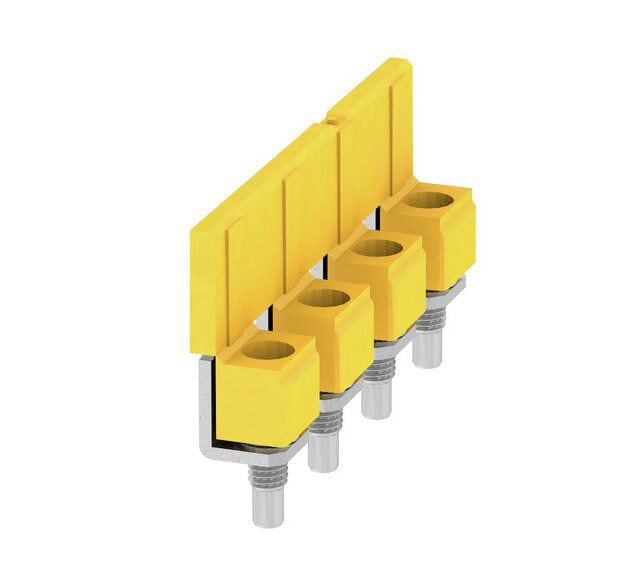

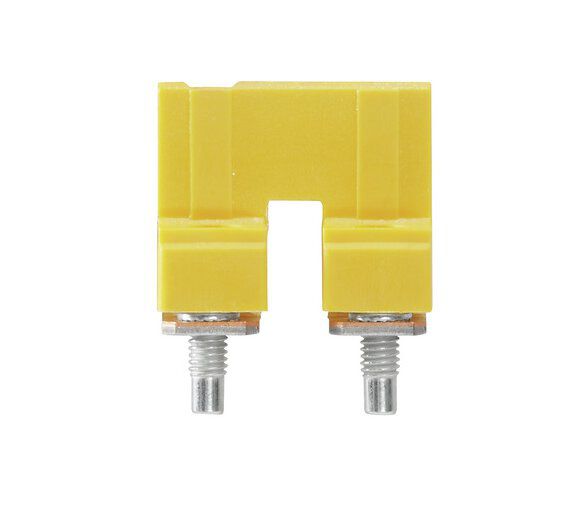

Ausführung Schraubanschluss, für schraubbare Querverbindung

Anzugsdrehmoment (Klemmschraube für Kupferleiter) 1.2...2.4 Nm

Abschlussplatte erforderlich Nein

Anzahl der Potentiale 1

Anzahl der Etagen 1

Anzahl der Klemmstellen je Etage 2

Anzahl der Potentiale pro Etage 1

Etagen intern gebrückt Nein

PE-Anschluss Nein

Tragschiene TS 35

N-Funktion Ja

PE-Funktion Nein

PEN-Funktion Ja

Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
