Weidmüller WDK2.5N Doppelstock-Reihenklemme 2,5mm², W-Reihe Kompakt

Weidmüller WDK2.5N Doppelstock-Reihenklemme 2,5mm², W-Reihe Kompakt

Schraubanschluss, 2.5 mm², 800 V, 24 A, dunkelbeige

Breite         5,1 mm

Höhe         61 mm

Tiefe         62 mm

Tiefe inklusive Tragschiene         62,45 mm

Gewicht         11,057 g

Bemessungsquerschnitt         2,5 mm²

Bemessungsspannung         800 V

Nennstrom         24 A

Strom bei max. Leiter         28 A

Normen         IEC 60947-7-1

Durchgangswiderstand gemäß IEC 60947-7-x         2,66 mΩ

Bemessungsstoßspannung         8 kV

Verschmutzungsgrad         3

Abisolierlänge         8 mm

Anschlussart         Schraubanschluss

Anschlussrichtung         seitlich

Anzahl Anschlüsse         4

Anzugsdrehmoment, max.         0,6 Nm

Anzugsdrehmoment, min.         0,4 Nm

Drehmomentstufe mit Elektroschrauber Typ DMS         1

Klemmbereich, max.         4 mm²

Klemmbereich, min.         0,05 mm²

Ausführung         Schraubanschluss, für steckbare Querverbindung, einseitig offen

Anzugsdrehmoment (Klemmschraube für Kupferleiter)         0.4...0.6 Nm

Abschlussplatte erforderlich         Ja

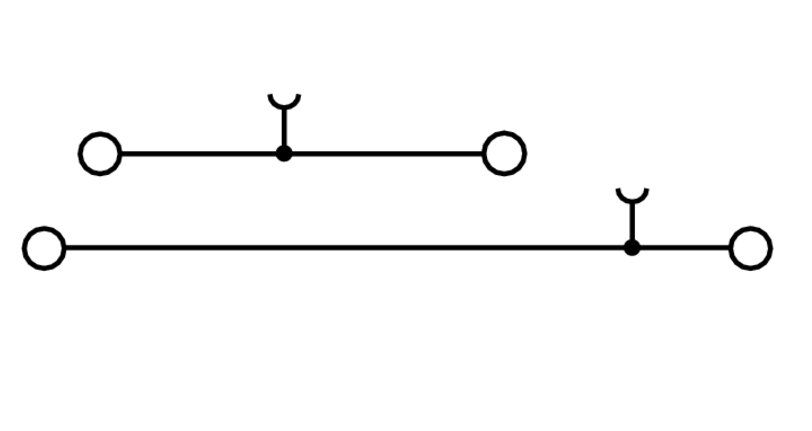

Anzahl der Potentiale         2

Anzahl der Etagen         2

Anzahl der Klemmstellen je Etage         2

Anzahl der Potentiale pro Etage         1

Etagen intern gebrückt         Nein

PE-Anschluss         Nein

Tragschiene         TS 35

N-Funktion         Nein

PE-Funktion         Nein

PEN-Funktion         Nein
