Weidmüller SAK 10/35 Durchgangs-Reihenklemme 10mm², TS35, SAK-Reihe

Weidmüller SAK 10/35  Durchgangs-Reihenklemme 10mm², TS35, SAK-Reihe

Schraubanschluss

Best.-Nr. 0443760000

Bemessungsquerschnitt         10 mm²

Bemessungsspannung         800 V

Nennstrom         57 A

Breite         10 mm

Höhe         45 mm

Tiefe         51,5 mm

Nettogewicht         18,09 g

Abisolierlänge         12 mm

Anschlussart         Schraubanschluss

Anschlussrichtung         seitlich

Anzahl Anschlüsse         2

Anzugsdrehmoment, max.         2,64 Nm

Anzugsdrehmoment, min.         2 Nm

Drehmomentstufe mit Elektroschrauber Typ DMS         4

Klemmbereich, max.         16 mm²

Klemmbereich, min.         1,5 mm²

Klemmschraube         M 4

Klingenmaß         1,0 x 5,5 mm

Lehrdorn nach 60 947-1         B6

Ausführung         Schraubanschluss, für schraubbare Querverbindung, einseitig offen

Anzugsdrehmoment (Klemmschraube für Kupferleiter)         2...2.64 Nm

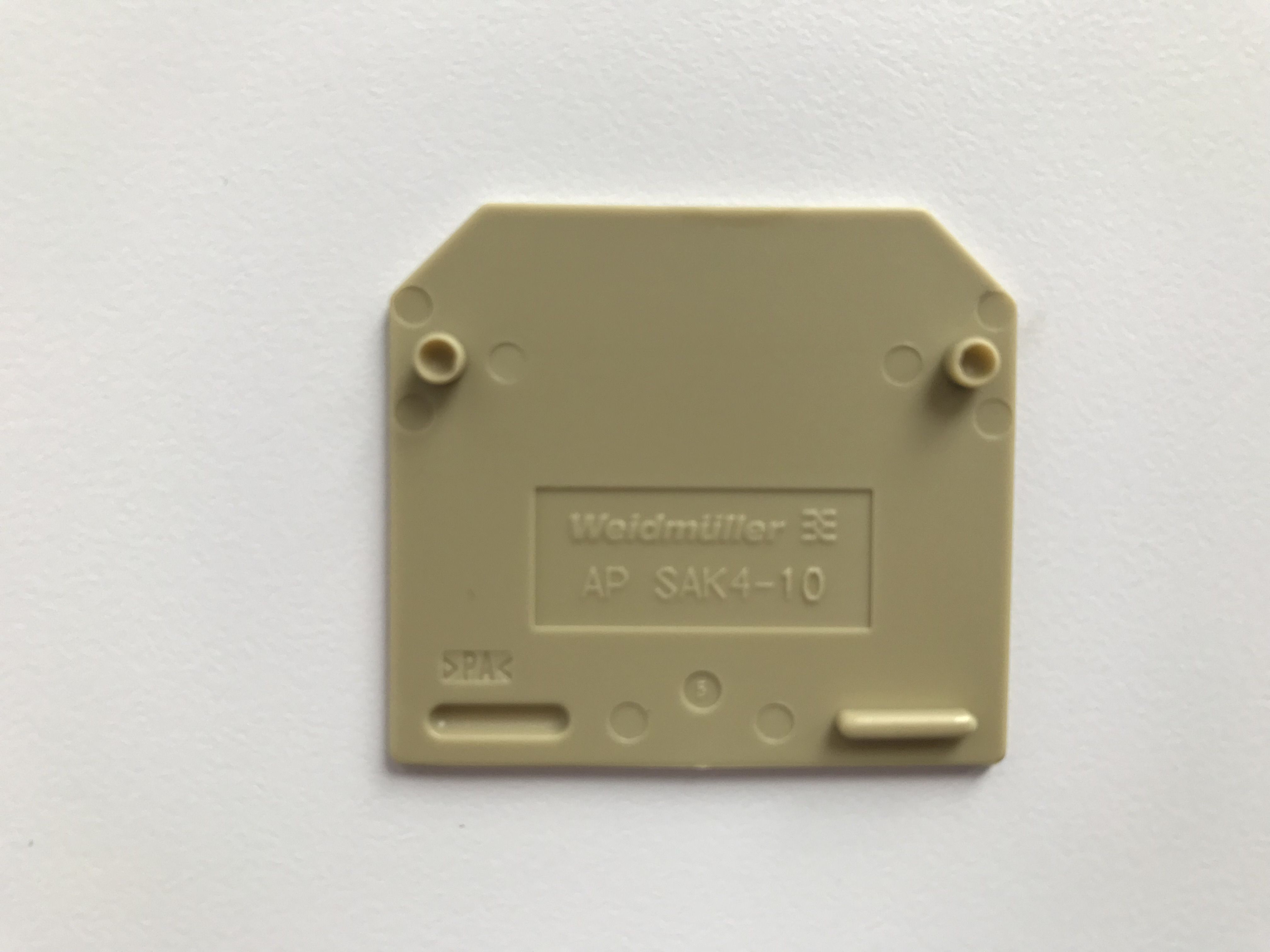

Abschlussplatte erforderlich         Ja

Anzahl der Potentiale         1

Anzahl der Etagen         1

Anzahl der Klemmstellen je Etage         2

Anzahl der Potentiale pro Etage         1

Etagen intern gebrückt         Nein

PE-Anschluss         Nein

Tragschiene         TS 35

N-Funktion         Nein

PE-Funktion         Nein

PEN-Funktion         Nein
