Weidmüller DK 4Q/35 Doppelstock-Reihenklemme 4mm², TS35, SAK-Reihe

Beschreibung

Produktinformationen "Weidmüller DK 4Q/35 Doppelstock-Reihenklemme 4mm², TS35, SAK-Reihe"

Schraubanschluss

Best.-Nr. 0590160000

Bemessungsquerschnitt 4 mm²

Bemessungsspannung 500 V

Nennstrom 32 A

Breite 6 mm

Höhe 54 mm

Tiefe 59,9 mm

Nettogewicht 13,94 g

Abisolierlänge 8 mm

Anschlussart Schraubanschluss

Anschlussrichtung seitlich

Anzahl Anschlüsse 4

Anzugsdrehmoment, max. 0,1 Nm

Anzugsdrehmoment, min. 0,5 Nm

Drehmomentstufe mit Elektroschrauber Typ DMS 2

Klemmbereich, max. 6 mm²

Klemmbereich, min. 0,13 mm²

Klemmschraube M 3

Klingenmaß 0,6 x 3,5 mm

Lehrdorn nach 60 947-1 A3

Ausführung Schraubanschluss, für schraubbare Querverbindung, einseitig offen

Anzugsdrehmoment (Klemmschraube für Kupferleiter) 0.5...0.1 Nm

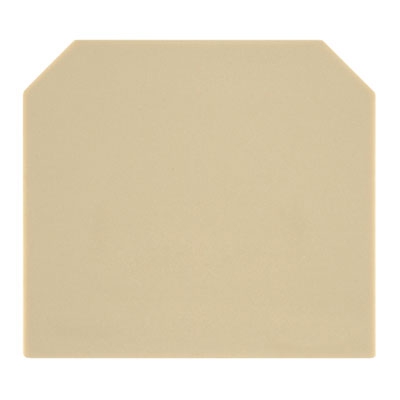

Abschlussplatte erforderlich Ja

Anzahl der Potentiale 2

Anzahl der Etagen 2

Anzahl der Klemmstellen je Etage 2

Anzahl der Potentiale pro Etage 1

Etagen intern gebrückt Nein

PE-Anschluss Nein

Tragschiene TS 35

N-Funktion Nein

PE-Funktion Nein

PEN-Funktion Nein
