Weidmüller AKZ 4 Durchgangs-Reihenklemme 4mm², TS15, SAK-Reihe

Beschreibung

Produktinformationen "Weidmüller AKZ 4 Durchgangs-Reihenklemme 4mm², TS15, SAK-Reihe"

Schraubanschluss

Best.-Nr. 0294360000

Bemessungsquerschnitt 4 mm²

Bemessungsspannung 400 V

Nennstrom 32 A

Breite 6,1 mm

Höhe 27 mm

Tiefe 29 mm

Tiefe inklusive Tragschiene 30,5 mm

Gewicht 5,93 g

Abisolierlänge 8 mm

Anschlussart Schraubanschluss

Anschlussrichtung seitlich

Anzahl Anschlüsse 2

Anzugsdrehmoment, max. 0,8 Nm

Anzugsdrehmoment, min. 0,6 Nm

Drehmomentstufe mit Elektroschrauber Typ DMS 2

Klemmbereich, max. 6 mm²

Klemmbereich, min. 0,13 mm²

Klemmschraube M 3

Klingenmaß 0,6 x 3,5 mm

Lehrdorn nach 60 947-1 A3

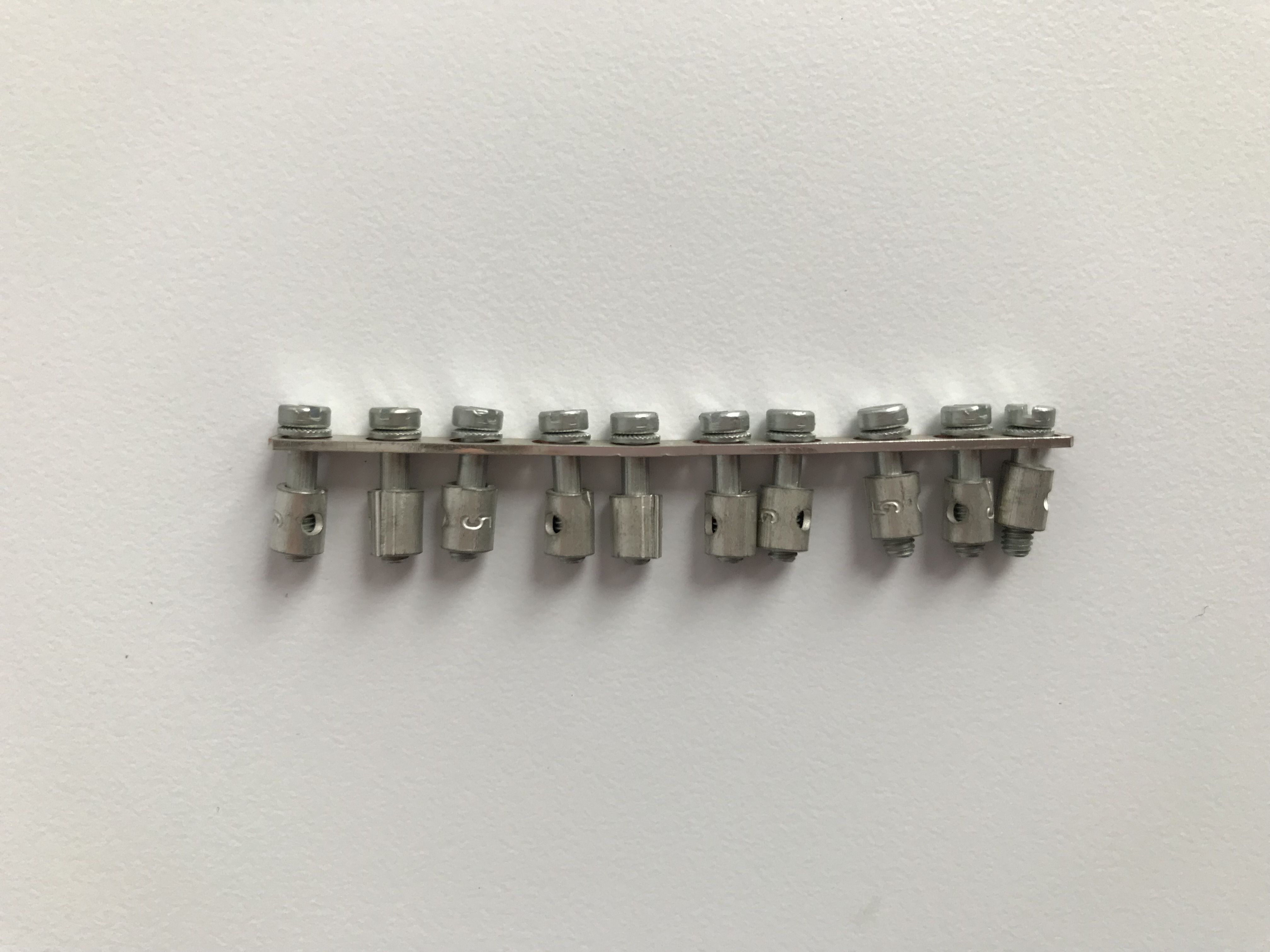

Ausführung Schraubanschluss, für schraubbare Querverbindung, einseitig offen

Anzugsdrehmoment (Klemmschraube für Kupferleiter) 0.6...0.8 Nm

Abschlussplatte erforderlich Ja

Anzahl der Potentiale 1

Anzahl der Etagen 1

Anzahl der Klemmstellen je Etage 2

Anzahl der Potentiale pro Etage 1

Etagen intern gebrückt Nein

PE-Anschluss Nein

Tragschiene TS 15

N-Funktion Nein

PE-Funktion Nein

PEN-Funktion Nein
