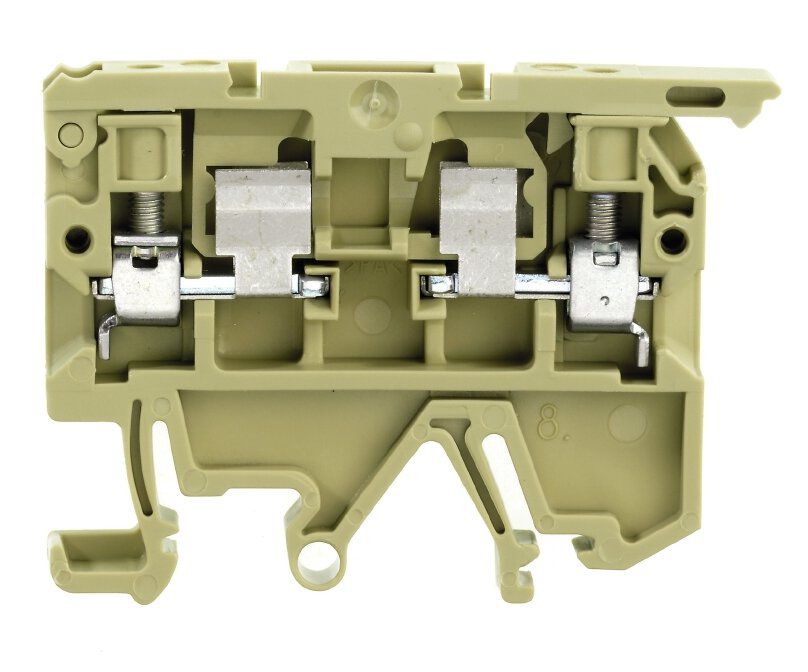

Weid. ASK1/ENLD15K24VDC Sicherungs-Reihenklemme 4mm², TS32/TS35, SAK-Reihe

Beschreibung

Produktinformationen "Weid. ASK1/ENLD15K24VDC Sicherungs-Reihenklemme 4mm², TS32/TS35, SAK-Reihe"

Schraubanschluss

mit Sicherungseinsatz G-Si. 5 x 20

Best.-Nr. 0222760000

Bemessungsquerschnitt 4 mm²

Bemessungsspannung 24 V

Nennstrom 6,3 A

Breite 8,1 mm

Höhe 58 mm

Tiefe 51,5mm

Nettogewicht 13,44 g

Abisolierlänge 9 mm

Anschlussart Schraubanschluss

Anschlussrichtung seitlich

Anzahl Anschlüsse 2

Anzugsdrehmoment, max. 0,8 Nm

Anzugsdrehmoment, min. 0,6 Nm

Drehmomentstufe mit Elektroschrauber Typ DMS 2

Klemmbereich, max. 4 mm²

Klemmbereich, min. 0,13 mm²

Klemmschraube M 3

Klingenmaß 0,6 x 3,5 mm

Lehrdorn nach 60 947-1 A3

Ausführung Schraubanschluss, Sicherungselement, mit LED, einseitig offen

Anzugsdrehmoment (Klemmschraube für Kupferleiter) 0.6...0.8 Nm

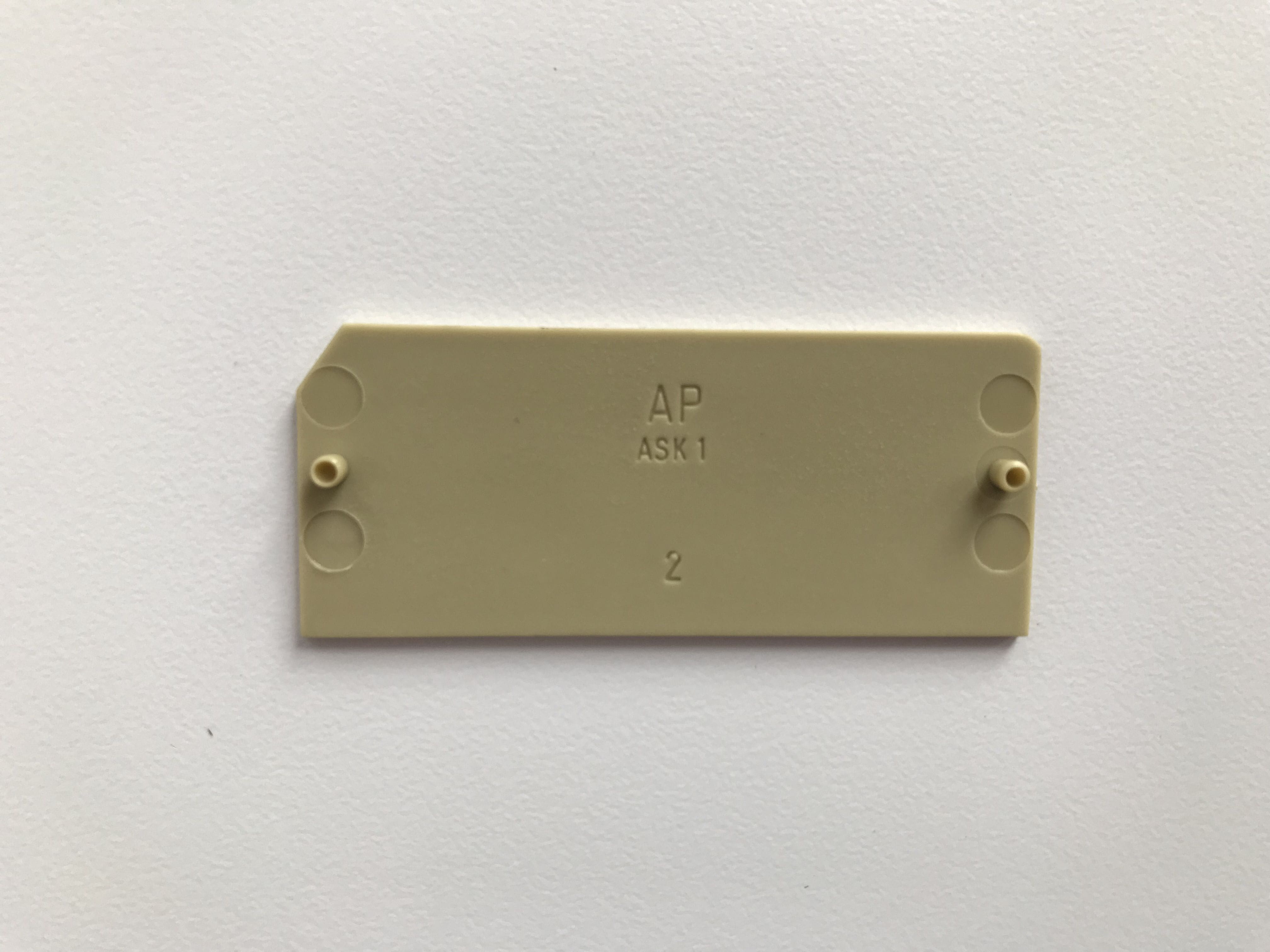

Abschlussplatte erforderlich Ja

Anzahl der Etagen 1

Anzahl der Klemmstellen je Etage 2

Etagen intern gebrückt Nein

PE-Anschluss Nein

Tragschiene TS 35, TS 32
