Beschreibung

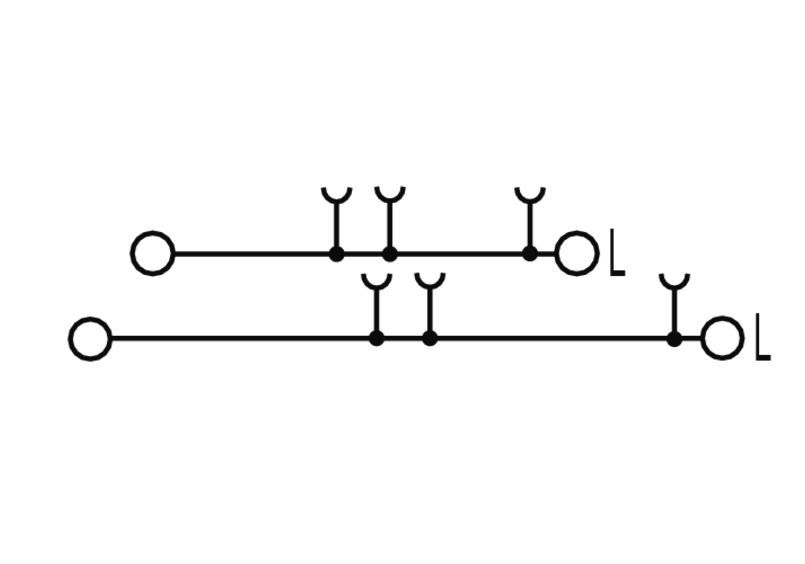

Weidmüller 2668900000 AITB 2.5 BB L-L Installationsklemme
Lagertemperatur: -25 °C...55 °C
Dauergebrauchstemperatur, min.: -60 °C
Dauergebrauchstemperatur, max.: 130 °C
Leiteranschlussquerschnitt AWG, max.: AWG 12
Leiteranschlussquerschnitt AWG, min.: AWG 28
Tragschiene: TS 35
Bemessungsquerschnitt: 2,5 mm²
Bemessungsspannung: 400 V
Nennstrom: 24 A
Strom bei max. Leiter: 27 A
Durchgangswiderstand gemäß: 1,33 mΩ
Bemessungsstoßspannung: 4 kV
Verlustleistung: 0,77 W
Bemessungsspannung (L / L): 400 V
Bemessungsspannung (L / N): 250 V
Bemessungsspannung (L / PE): 250 V
Verschmutzungsgrad: 3
Überspannungskategorie: III
Abisolierlänge: 10 mm
Anschlussart: PUSH IN
Anschlussrichtung: oben
Anzahl Anschlüsse: 4
Klemmbereich, max.: 4 mm²
Klemmbereich, min.: 0,14 mm²
Klingenmaß: 0,6 x 3,5 mm
Lehrdorn: A3
Leiteranschlussquerschnitt AWG, max.: AWG 12
Leiteranschlussquerschnitt AWG, min.: AWG 28
Leiteranschlussquerschnitt, eindrähtig, max.: 4 mm²
Leiteranschlussquerschnitt, eindrähtig, min.: 0,5 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen, max.: 2,5 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen, min.: 0,5 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH, max.: 2,5 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH,min.: 0,5 mm²
Leiteranschlussquerschnitt, feindrähtig, max.: 4 mm²
Leiteranschlussquerschnitt, feindrähtig, min.: 0,5 mm²
Leiteranschlussquerschnitt, mehrdrähtig, max.: 4 mm²
Leiteranschlussquerschnitt, mehrdrähtig, min.: 0,5 mm²
Abschlussplatte erforderlich: ja
Anzahl der Potentiale: 2
Anzahl der Etagen: 2
Anzahl der Klemmstellen je Etage: 2
Tragschiene: TS 35
N-Funktion: nein
PE-Funktion: nein
PEN-Funktion: nein
Werkstoff: Wemid
Farbe: dunkelbeige
Farbe Betätigungselemente: orange
Brennbarkeitsklasse: V-0
Montageart: gerastet
Offene Seiten: rechts
Rastbar: ja
Tiefe: 50,1 mm
Höhe: 103 mm
Breite: 5,1 mm
Nettogewicht: 16,556 g
Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
Downloads
1,73 €*
