Beschreibung

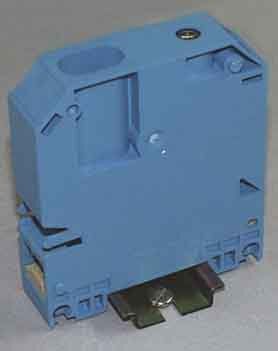

Weidmüller WNT 70N/35 N-Trennklemme 70mm², Sammelschienenanchluss, 70 mm², 400 V, 140 A, gleitend, blau
Best.-Nr. 9512210000
Breite 20,5 mm
Höhe 75 mm
Tiefe 85 mm
Tiefe inklusive Tragschiene 86 mm
Nettogewicht 138,4 g
Bemessungsquerschnitt 70 mm²
Bemessungsspannung 400 V
Nennstrom 140 A
Strom bei max. Leiter 140 A
Normen In Anlehnung an IEC 60947-7-1
Durchgangswiderstand gemäß IEC 60947-7-x 0,17 mΩ
Bemessungsstoßspannung 6 kV
Verschmutzungsgrad 3
Abisolierlänge 22 mm
Anschlussart Sammelschienenanchluss
Anschlussrichtung seitlich
Anzahl Anschlüsse 1
Anzugsdrehmoment, max. 12 Nm
Anzugsdrehmoment, min. 6 Nm
Klemmbereich, max. 95 mm²
Klemmbereich, min. 10 mm²
Ausführung Schraubanschluss, mit Sammelschienenanschluss 10x3, geschlossen
Anzugsdrehmoment (Klemmschraube für Kupferleiter) 6...12 Nm
Abschlussplatte erforderlich Nein
Anzahl der Potentiale 1
Anzahl der Etagen 1
Anzahl der Klemmstellen je Etage 1
Anzahl der Potentiale pro Etage 1
Etagen intern gebrückt Nein
PE-Anschluss Nein
Tragschiene TS 35
N-Funktion Ja
PE-Funktion Nein
PEN-Funktion Nein
Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
246,45 €*
