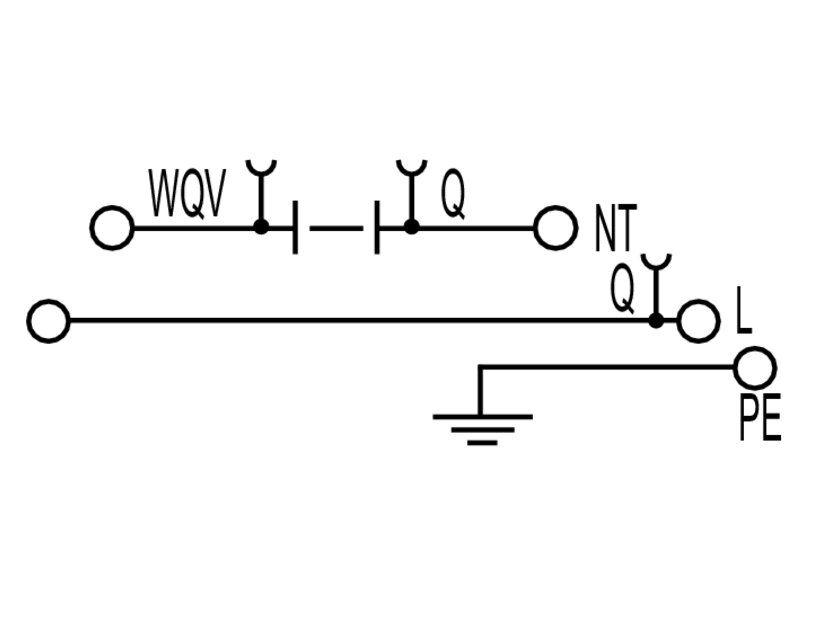

Weidmüller WDL2.5/NT/L/PE Verteiler-Reihenklemme 2,5mm² mit WQV
Beschreibung
Weidmüller WDL2.5/NT/L/PE Verteiler-Reihenklemme 2,5mm² mit WQV, Schraubanschluss
Best.-Nr. 1029800000
Breite 6,1 mm
Höhe 90 mm
Tiefe 48 mm
Tiefe inklusive Tragschiene 49 mm
Nettogewicht 21,78 g
Bemessungsquerschnitt 2,5 mm²
Bemessungsspannung 400 V
Nennstrom 24 A
Strom bei max. Leiter 32 A
Normen IEC 60947-7-1 (-7-2)
Durchgangswiderstand gemäß IEC 60947-7-x 2,66 mΩ
Bemessungsstoßspannung 4 kV
Verschmutzungsgrad 3
Abisolierlänge 8 mm
Anschlussart Schraubanschluss
Anschlussrichtung seitlich
Anzahl Anschlüsse 5
Anzugsdrehmoment, max. 0,6 Nm
Anzugsdrehmoment, min. 0,4 Nm
Drehmomentstufe mit Elektroschrauber Typ DMS 1
Klemmbereich, max. 4 mm²
Klemmbereich, min. 0,13 mm²
Ausführung Schraubanschluss, NT, L und PE-Anschluss, Trennelement, für schraubbare Querverbindung, einseitig offen
Anzugsdrehmoment (Klemmschraube für Kupferleiter) 0.4...0.6 Nm
Abschlussplatte erforderlich Ja
Anzahl der Potentiale 3
Anzahl der Etagen 3
Anzahl der Klemmstellen je Etage 2
Anzahl der Potentiale pro Etage 1
Etagen intern gebrückt Nein
PE-Anschluss Ja
Tragschiene TS 35
N-Funktion Ja
PE-Funktion Ja
PEN-Funktion Nein
Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
Weidmüller WDL2.5/NT/L/PE Verteiler-Reihenklemme 2,5mm² mit WQV
5,60 €*
