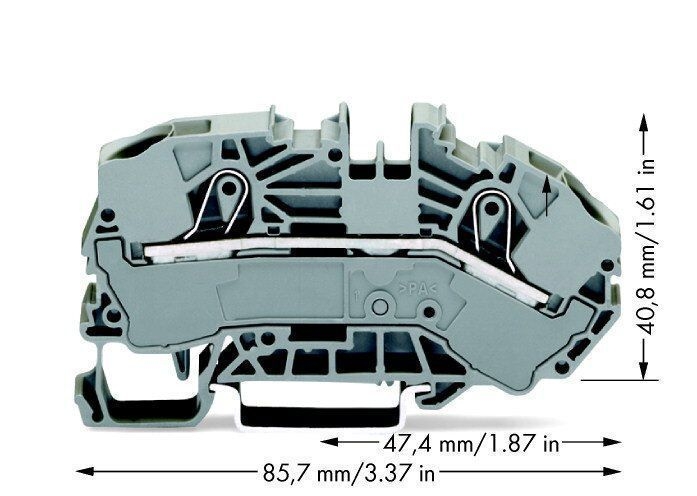

2-Leiter-Verteilereinspeiseklemme; 16 mm²; seitliche und mittige Beschriftung; für Tragschiene 35 x 15 und 35 x 7,5; Push-in CAGE CLAMP®; 16mm²; grau
Durchgangsklemme Serie 2016 mit Betätigungswerkzeug
Die Durchgangsklemme mit der Artikelnummer 2016-7601 bietet eine reibungslose Elektroinstallation. Bei dieser Durchgangsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 18 bis 20 mm nötig. Die Durchgangsklemme erfüllt zudem auch die Funktion Einspeiseklemme. Dieses Produkt verwendet die Push-in CAGE CLAMP®-Technologie. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Diese Durchgangsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 16 mm² geeignet.
Allgemein
| Hersteller | WAGO |
|---|---|
| Herstellernummer | 2016-7601 |
| Produktnummer | 2016-7601 |
| EAN | 4045454725082 |
| System / Kompatibilität | Serie 2016 |
| Farbe | grau |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Werkstoff des Isolierkörpers | Thermoplast |
| Explosionsgeprüfte Ausführung Ex e | nein |
Technik
| Montageart | Hutschiene TH35 |
|---|---|
| Länge Artikel (mm) | 85,7 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 bis 25mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5 bis 16mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,25 bis 16mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5 bis 16mm² |
| Bemessungsstrom In | 76A |
| Bemessungsspannung | 800V |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Betriebstemperatur | 105°C |
| Breite | 12mm |
| Höhe | 85,7mm |
| Tiefe | 40,8mm |
| Abschlussplatte erforderlich | ja |
| Etagen intern gebrückt | nein |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
Logistik
| Produktgewicht | 0,03 kg |
|---|---|
| Gewicht inkl. Verpackung | 0,04 kg |
| Verpackungseinheit | Stück |
Technische Daten nach Herstellerangaben. Fehler gefunden? Hinweis senden
