Wago 2003-7649 Installations-Etagenklemme N/L
Installationsetagenklemme; mit Betätigungsöffnung; 2,5 mm²; N/L; Push-in CAGE CLAMP®; 2,5 mm²; grau
Installationsetagenklemme Serie 2003 mit Push-in CAGE CLAMP®
Die Installationsetagenklemme hat die Artikelnummer 2003-7649 und ermöglicht eine schnelle und zuverlässige Verdrahtung. Diese Installationsetagenklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 10 und 12 mm . Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgerüstet. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. Diese Installationsetagenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,25 mm² bis 4 mm² geeignet.
Spezifikationen
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,25 bis 4mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,75 bis 2,5mm²
Anschließbarer Leiterquerschnitt eindrähtig: 0,75 bis 4mm²
Anschließbarer Leiterquerschnitt mehrdrähtig: 0,25 bis 2,5mm²
Bemessungsstrom In: 32A
Bemessungsspannung: 400V
Ausführung elektrischer Anschluss 1: Federzuganschluss
Ausführung elektrischer Anschluss 2: Federzuganschluss
Anzahl der Potentiale: 2
Montageart: Hutschiene TH35
Werkstoff des Isolierkörpers: Thermoplast
Betriebstemperatur: -35 bis 85°C
Brennbarkeitsklasse des Isolierstoffs nach UL94: V0

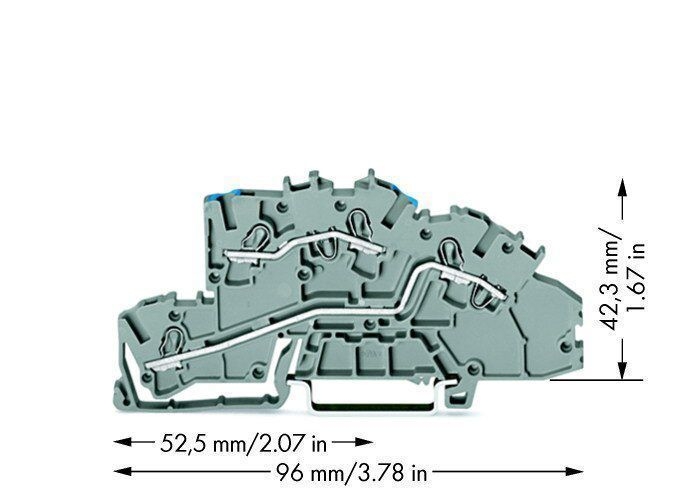

Breite: 5,2mm
Höhe: 96mm
Tiefe: 42,3mm
Abschlussplatte erforderlich: ja
Grundfarbe: grau
Mit PE-Funktion: nein
Mit N-Trennschlitten: nein
N-Funktion möglich: nein
Installationsetagenklemme; mit Betätigungsöffnung; 2,5 mm²; N/L; Push-in CAGE CLAMP®; 2,5 mm²; grau
Installationsetagenklemme Serie 2003 mit Push-in CAGE CLAMP®
Die Installationsetagenklemme hat die Artikelnummer 2003-7649 und ermöglicht eine schnelle und zuverlässige Verdrahtung. Diese Installationsetagenklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 10 und 12 mm . Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgerüstet. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. Diese Installationsetagenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,25 mm² bis 4 mm² geeignet.
Spezifikationen
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,25 bis 4mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,75 bis 2,5mm²
Anschließbarer Leiterquerschnitt eindrähtig: 0,75 bis 4mm²
Anschließbarer Leiterquerschnitt mehrdrähtig: 0,25 bis 2,5mm²
Bemessungsstrom In: 32A
Bemessungsspannung: 400V
Ausführung elektrischer Anschluss 1: Federzuganschluss
Ausführung elektrischer Anschluss 2: Federzuganschluss
Anzahl der Potentiale: 2
Montageart: Hutschiene TH35
Werkstoff des Isolierkörpers: Thermoplast
Betriebstemperatur: -35 bis 85°C
Brennbarkeitsklasse des Isolierstoffs nach UL94: V0
Breite: 5,2mm
Höhe: 96mm
Tiefe: 42,3mm
Abschlussplatte erforderlich: ja
Grundfarbe: grau
Mit PE-Funktion: nein
Mit N-Trennschlitten: nein
N-Funktion möglich: nein
Produktart
Installations-Etagenklemme
