Wago 2003-7646 Installations-Etagenklemme N/L/PE
Installationsetagenklemme; mit Betätigungsöffnung; 2,5 mm²; N/L/PE; Push-in CAGE CLAMP®; 2,5 mm²; grau
Installationsetagenklemme Serie 2003, grau
Die Installationsetagenklemme mit der Artikelnummer 2003-7646 ermöglicht eine schnelle und zuverlässige Verbindung. Bei dieser Installationsetagenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 10 bis 12 mm erforderlich. Bei diesem Produkt findet die Push-in CAGE CLAMP®-Technologie Verwendung. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Diese Installationsetagenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,25 mm² bis 4 mm² geeignet.
Spezifikationen
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,25 bis 4mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,75 bis 2,5mm²
Anschließbarer Leiterquerschnitt eindrähtig: 0,75 bis 4mm²
Anschließbarer Leiterquerschnitt mehrdrähtig: 0,25 bis 2,5mm²
Bemessungsstrom In: 32A
Bemessungsspannung: 400V
Ausführung elektrischer Anschluss 1: Federzuganschluss
Ausführung elektrischer Anschluss 2: Federzuganschluss
Anzahl der Potentiale: 3
Montageart: Hutschiene TH35
Werkstoff des Isolierkörpers: Thermoplast
Betriebstemperatur: -35 bis 85°C
Brennbarkeitsklasse des Isolierstoffs nach UL94: V0

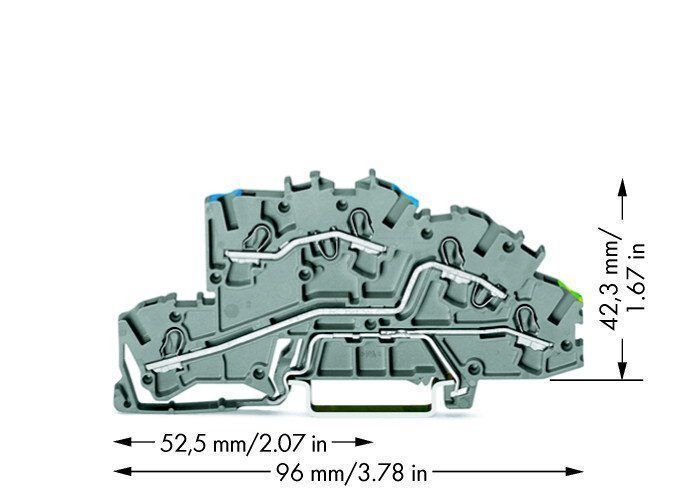

Breite: 5,2mm
Höhe: 96mm
Tiefe: 42,3mm
Abschlussplatte erforderlich: ja
Grundfarbe: grau
Mit PE-Funktion: ja
Mit N-Trennschlitten: nein
N-Funktion möglich: ja
Installationsetagenklemme; mit Betätigungsöffnung; 2,5 mm²; N/L/PE; Push-in CAGE CLAMP®; 2,5 mm²; grau
Installationsetagenklemme Serie 2003, grau
Die Installationsetagenklemme mit der Artikelnummer 2003-7646 ermöglicht eine schnelle und zuverlässige Verbindung. Bei dieser Installationsetagenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 10 bis 12 mm erforderlich. Bei diesem Produkt findet die Push-in CAGE CLAMP®-Technologie Verwendung. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Diese Installationsetagenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,25 mm² bis 4 mm² geeignet.
Spezifikationen
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,25 bis 4mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,75 bis 2,5mm²
Anschließbarer Leiterquerschnitt eindrähtig: 0,75 bis 4mm²
Anschließbarer Leiterquerschnitt mehrdrähtig: 0,25 bis 2,5mm²
Bemessungsstrom In: 32A
Bemessungsspannung: 400V
Ausführung elektrischer Anschluss 1: Federzuganschluss
Ausführung elektrischer Anschluss 2: Federzuganschluss
Anzahl der Potentiale: 3
Montageart: Hutschiene TH35
Werkstoff des Isolierkörpers: Thermoplast
Betriebstemperatur: -35 bis 85°C
Brennbarkeitsklasse des Isolierstoffs nach UL94: V0
Breite: 5,2mm
Höhe: 96mm
Tiefe: 42,3mm
Abschlussplatte erforderlich: ja
Grundfarbe: grau
Mit PE-Funktion: ja
Mit N-Trennschlitten: nein
N-Funktion möglich: ja
Produktart
Installations-Etagenklemme
Angaben zum Hersteller (Informationspflicht gem. Produktsicherheitsverordnung)
WAGO Kontakttechnik GmbH & Co. KG
Hansastraße 27
32423 Minden
Deutschland
info.de@wago.comAngaben zur in der EU verantwortlichen Person (Informationspflicht gem. Produktsicherheitsverordnung)
Warn- und Sicherheitshinweise
Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
