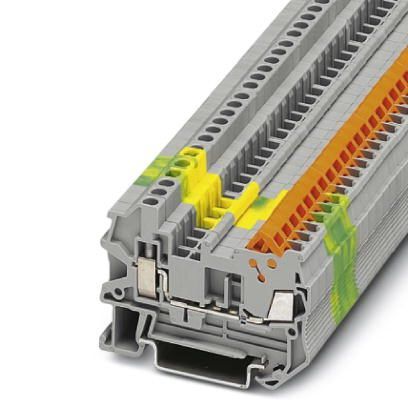

Phoenix Contact QTCU 1.5mm² Hybrid-Durchgangsklemme, 50 Stück, grau
Die Vorteile der unterschiedlichen Anschlusstechniken vereinigen die Hybridvarianten.
Auf der Schaltschrankseite kommt z.B. der zeitsparende Schnellanschluss zum Einsatz.
Für die Verdrahtung zum Endkunden kann dann der UT-Schraubanschluss verwendet werden.
Allgemein
Anzahl der Etagen: 1
Anzahl der Anschlüsse: 2
Farbe: grau / blau
Isolierstoff: PA
Brennbarkeitsklasse nach UL 94: V0
Maße
Breite: 5,2 mm
Länge: 58,8 mm
Höhe NS 35/7,5: 42,8 mm
Höhe NS 35/15: 50,3 mm
Deckelbreite: 2,2 mm
Spezifikationen
Belastungsstrom maximal: 17,5 A (bei 1,5 mm2 Leiterquerschnitt)
Bemessungsstoßspannung: 8 kV
Verschmutzungsgrad : 3
Überspannungskategorie: III
Isolierstoffgruppe: I
Anschluss gemäß Norm: IEC 60947-7-1
Nennstrom IN: 17,5 A
Nennspannung UN: 800 V
Anschlussdaten
Leiterquerschnitt starr min: 0,25 mm²
Leiterquerschnitt starr max: 1,5 mm²
Leiterquerschnitt flexibel min: 0,25 mm²
Leiterquerschnitt flexibel max: 1,5 mm²
Leiterquerschnitt AWG/kcmil min: 24
Leiterquerschnitt AWG/kcmil max :16
Anschlussart: Schnellanschluss
Material Aderisolation: PVC/PE
Die Vorteile der unterschiedlichen Anschlusstechniken vereinigen die Hybridvarianten.
Auf der Schaltschrankseite kommt z.B. der zeitsparende Schnellanschluss zum Einsatz.
Für die Verdrahtung zum Endkunden kann dann der UT-Schraubanschluss verwendet werden.
Allgemein
Anzahl der Etagen: 1
Anzahl der Anschlüsse: 2
Farbe: grau / blau
Isolierstoff: PA
Brennbarkeitsklasse nach UL 94: V0
Maße
Breite: 5,2 mm
Länge: 58,8 mm
Höhe NS 35/7,5: 42,8 mm
Höhe NS 35/15: 50,3 mm
Deckelbreite: 2,2 mm
Spezifikationen
Belastungsstrom maximal: 17,5 A (bei 1,5 mm2 Leiterquerschnitt)
Bemessungsstoßspannung: 8 kV
Verschmutzungsgrad : 3
Überspannungskategorie: III
Isolierstoffgruppe: I
Anschluss gemäß Norm: IEC 60947-7-1
Nennstrom IN: 17,5 A
Nennspannung UN: 800 V
Anschlussdaten
Leiterquerschnitt starr min: 0,25 mm²
Leiterquerschnitt starr max: 1,5 mm²
Leiterquerschnitt flexibel min: 0,25 mm²
Leiterquerschnitt flexibel max: 1,5 mm²
Leiterquerschnitt AWG/kcmil min: 24
Leiterquerschnitt AWG/kcmil max :16
Anschlussart: Schnellanschluss
Material Aderisolation: PVC/PE
Produktart
Durchgangs-Reihenklemme
