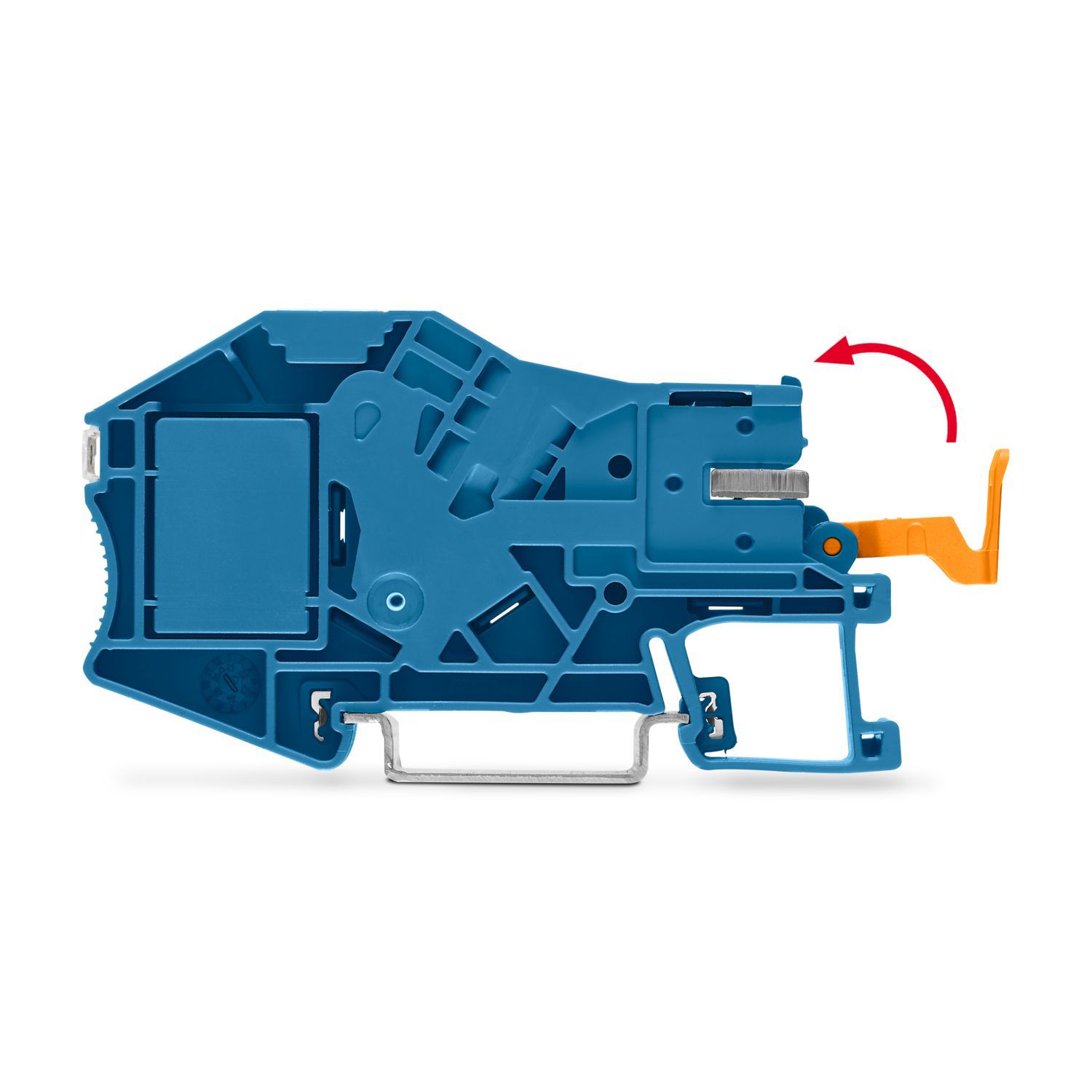

Phoenix Contact PTI 16-NLS-FI BU 0,5 - 25 mm² Installationsklemme mit Endhalterfunktion
Beschreibung
Phoenix Contact PTI 16-NLS-FI BU 0,5 - 25 mm² Installationsklemme mit Endhalterfunktion
Spezifikationen
Anzahl der Anschlüsse: 1
Anzahl der Reihen: 1
Potenziale: 1
Überspannungskategorie: III
Verschmutzungsgrad: 3
Bemessungsstoßspannung: 6 kV
Maximale Verlustleistung bei Nennbedingung: 2,43 W
Strombelastbarkeit der N-Sammelschiene: 140 A
Anzahl der Anschlüsse pro Etage: 1
Nennquerschnitt: 16 mm²
Abisolierlänge: 18 mm ... 20 mm
Lehrdorn: A7
Anschluss gemäß Norm: IEC
Leiterquerschnitt starr: 0,5 mm² ... 25 mm²
Leiterquerschnitt AWG: 20 ... 4 (umgerechnet nach IEC)
Leiterquerschnitt flexibel: 0,5 mm² ... 16 mm²
Leiterquerschnitt flexibel [AWG]: 20 ... 6 (umgerechnet nach IEC)
Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse): 0,5 mm² ... 16 mm²
Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse): 0,5 mm² ... 16 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse: 1,5 mm² ... 4 mm²
Nennstrom: 70 A (bei Leiterquerschnitt 16 mm²)
Belastungsstrom maximal: 76 A
Nennspannung: 1000 V
Nennquerschnitt: 16 mm²
Leiterquerschnitt starr: 2,5 mm² ... 25 mm²
Leiterquerschnitt flexibel (Aderendhülse ohne Kunststoffhülse): 2,5 mm² ... 16 mm²
Leiterquerschnitt flexibel (Aderendhülse mit Kunststoffhülse): 2,5 mm² ... 16 mm²
Breite: 12,2 mm
Höhe: 81,9 mm
Tiefe: 46,8 mm
Tiefe auf NS 35/7,5: 48,5 mm
Tiefe auf NS 35/15: 56 mm
Farbe: blau
Brennbarkeitsklasse nach UL 94: V0
Isolierstoffgruppe: I
Isolierstoff: PA
Statischer Isolierstoffeinsatz in Kälte: -60 °C
Prüfspannung Sollwert: 9,8 kV
Kurzzeitstromfestigkeit 16 mm²: 1,96 kA
Prüfspannung Sollwert: 2,2 kV
Offene Seitenwand: Nein
Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
Downloads
Phoenix Contact PTI 16-NLS-FI BU 0,5 - 25 mm² Installationsklemme mit Endhalterfunktion
3,17 €*
