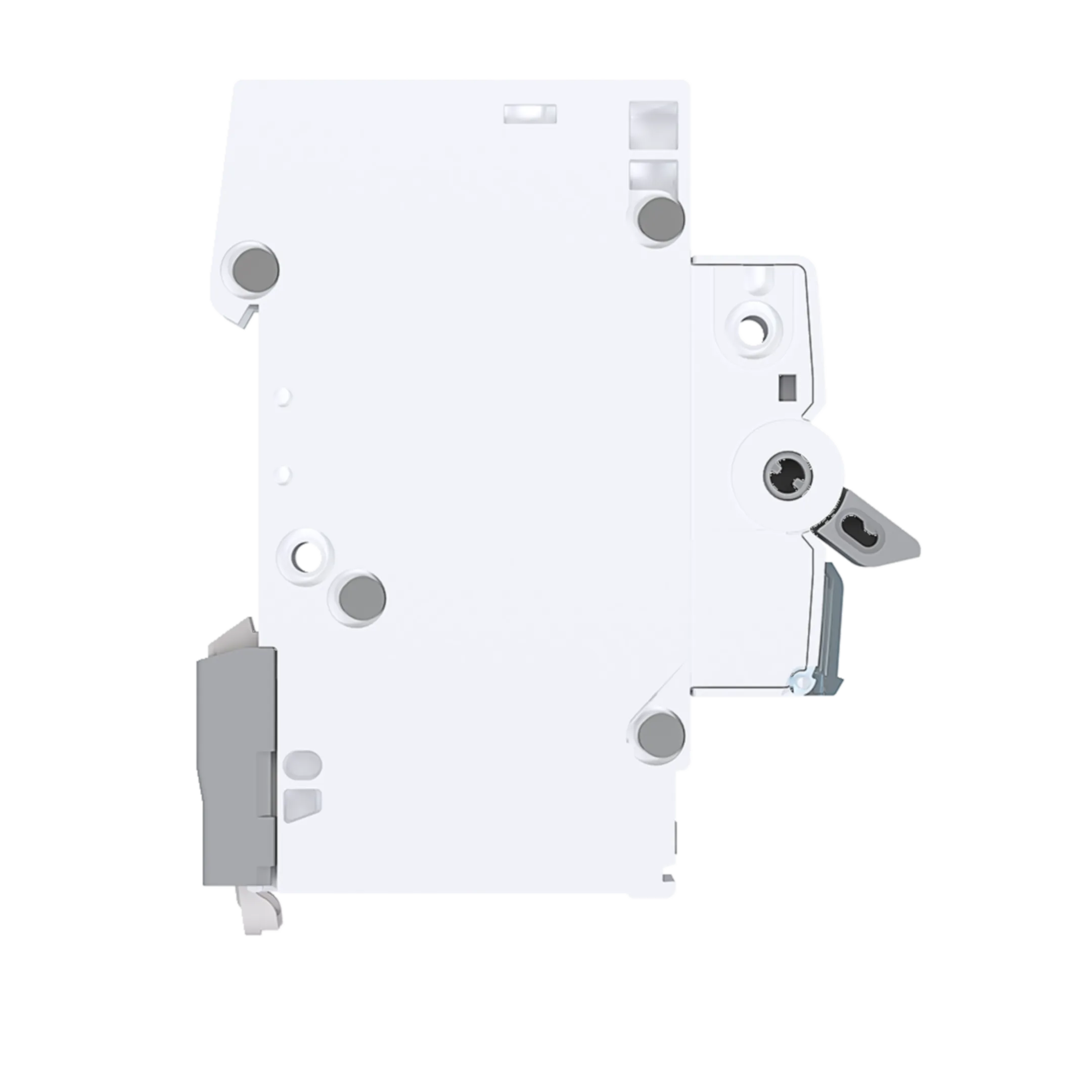

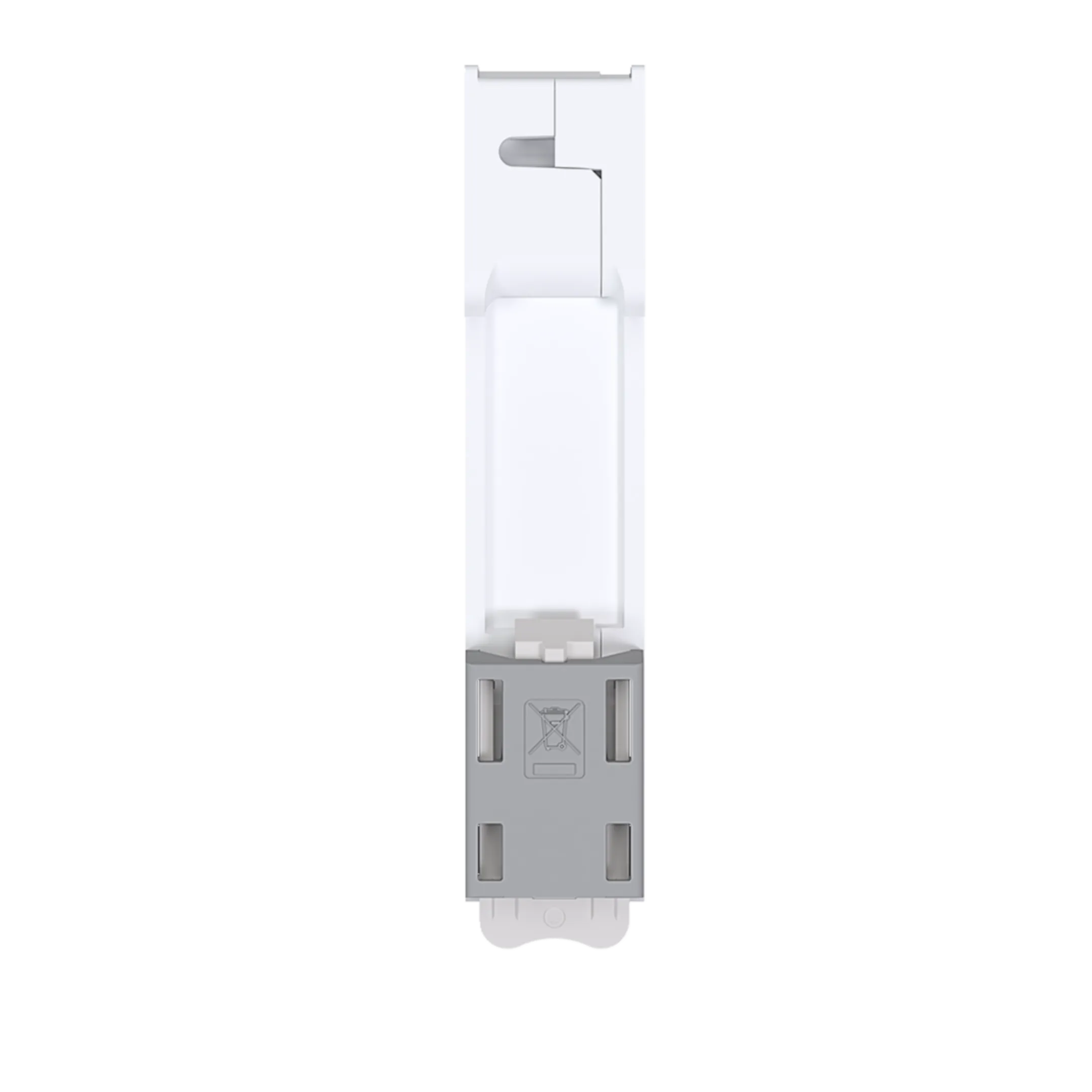

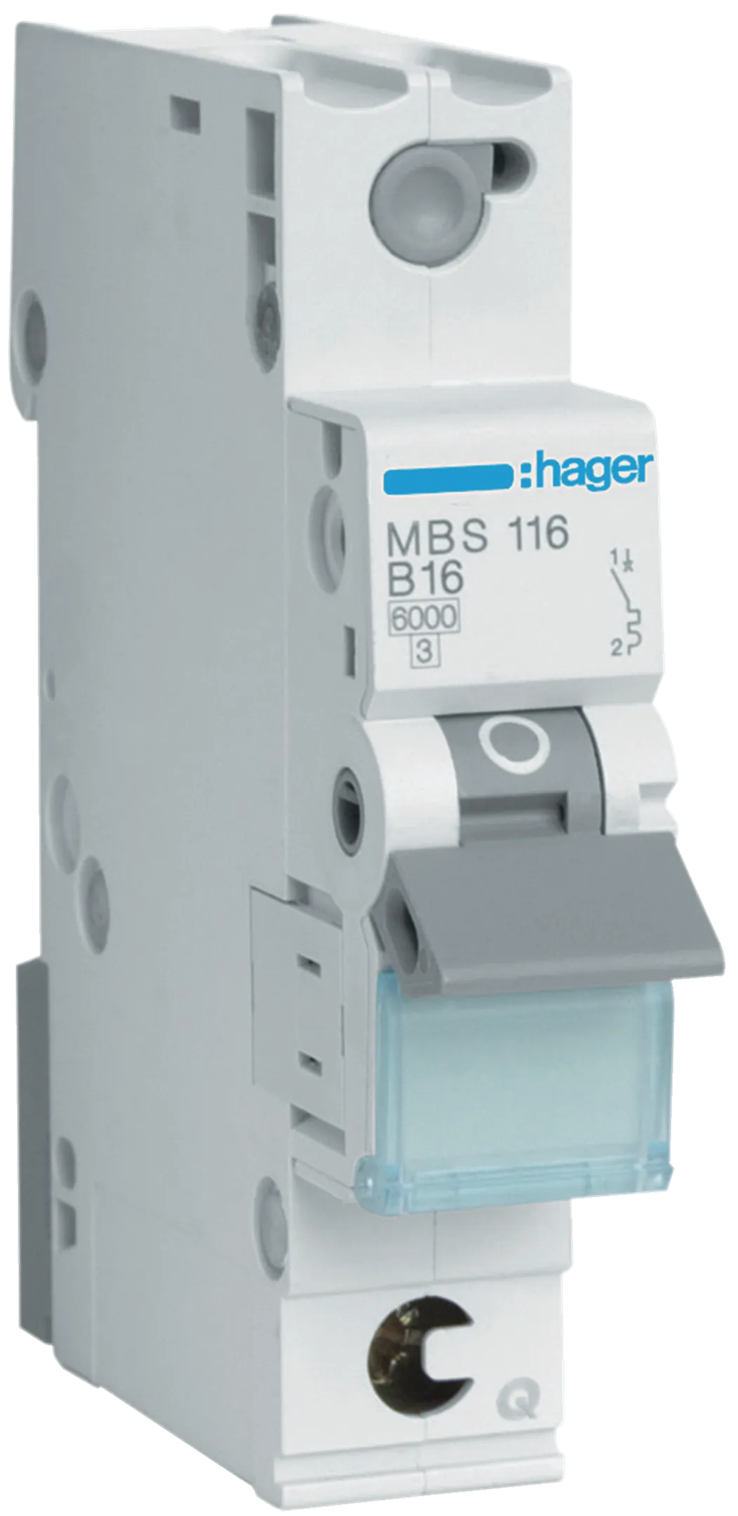

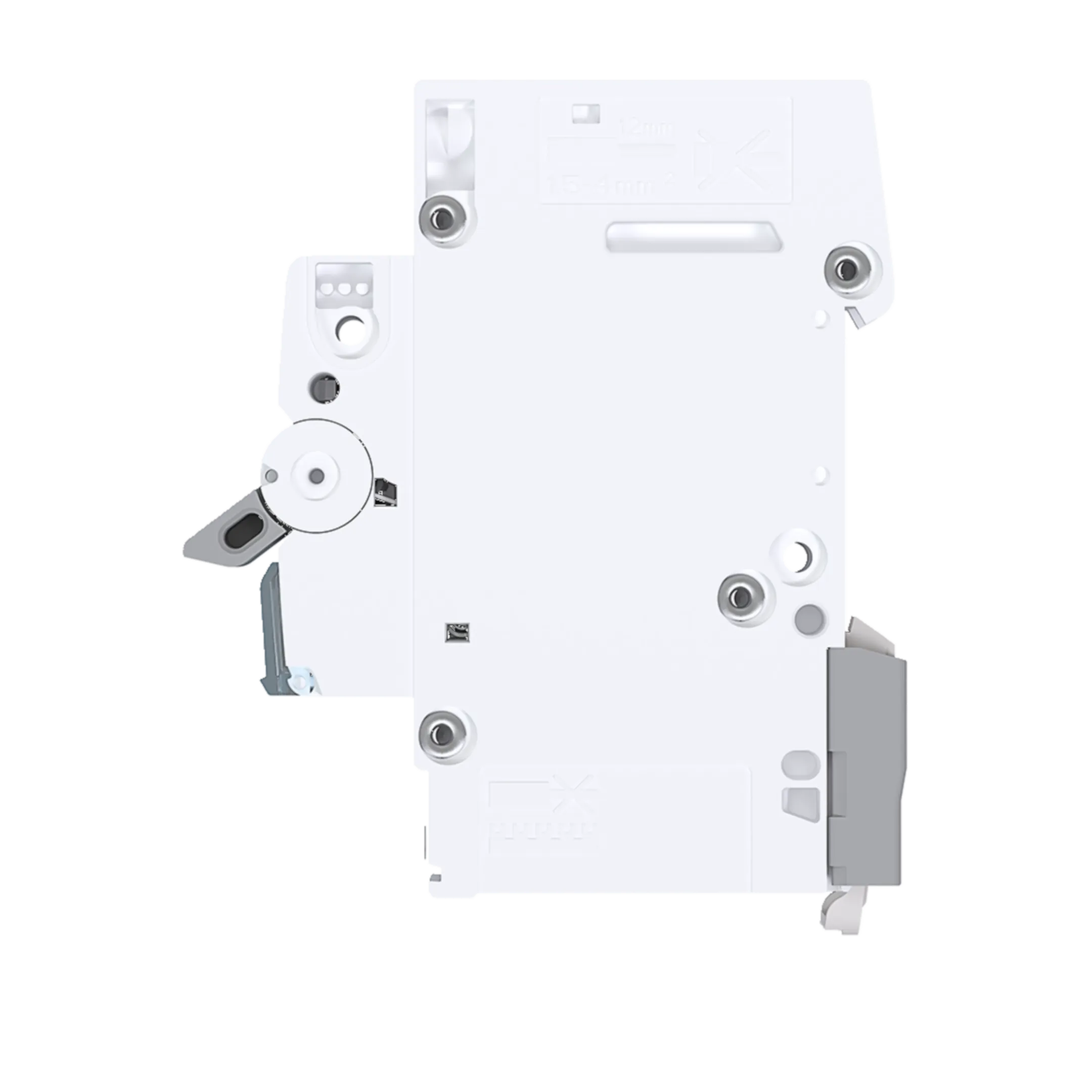

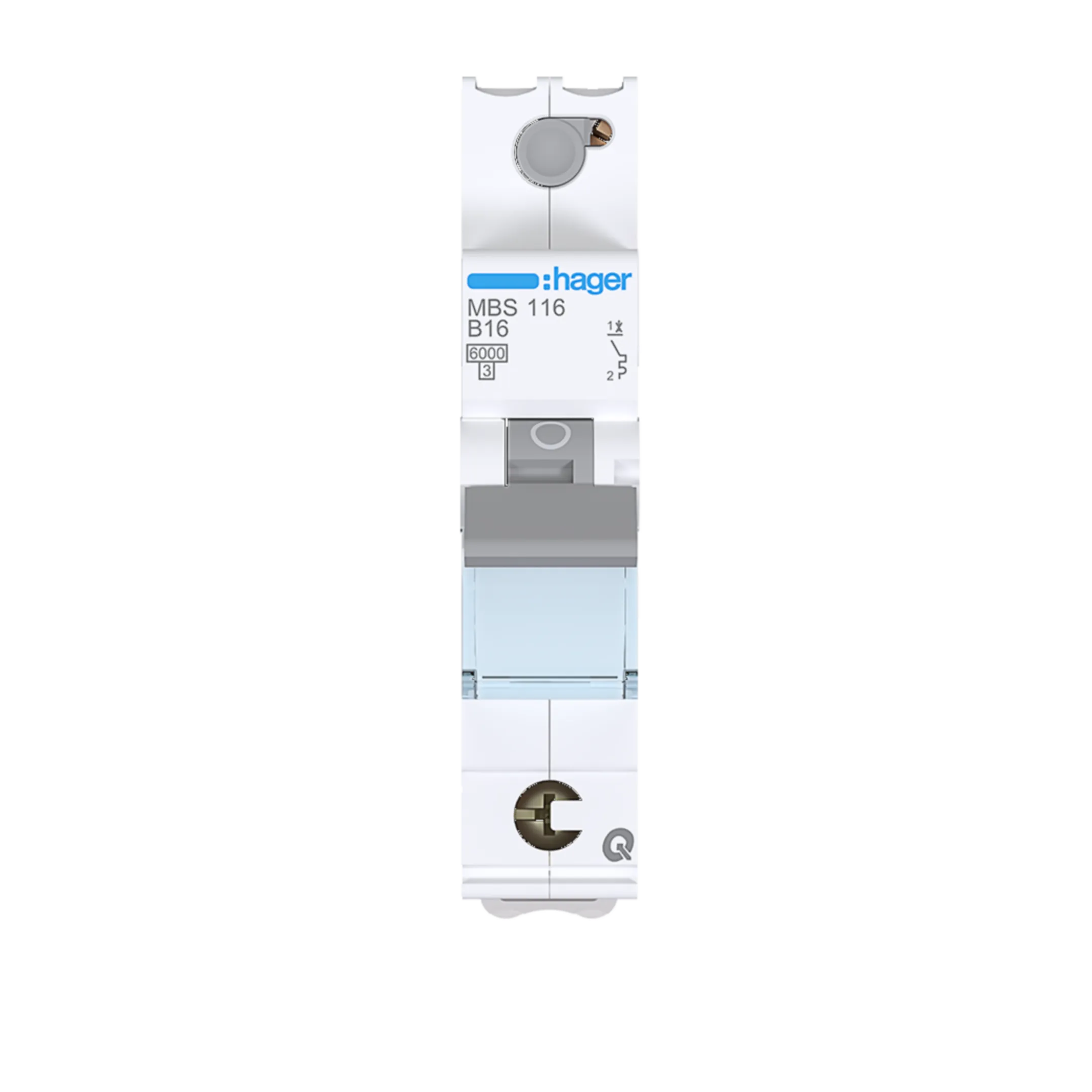

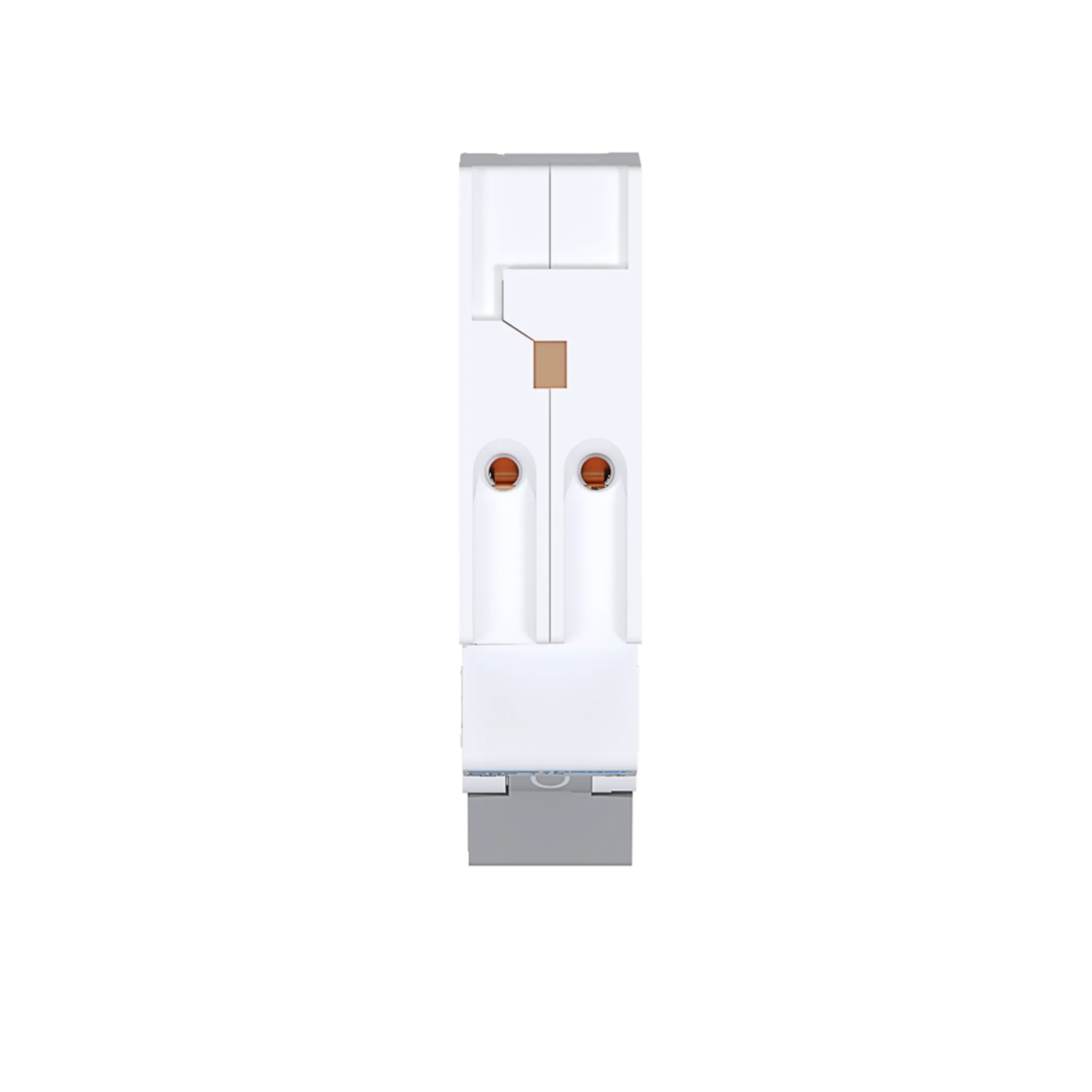

Hager MBS116 Leitungsschutzschalter, Sicherungsautomat, 16A, 1-polig, 6kA, B-Charakteristik
Der Hager MBS116 Leitungsschutzschalter ist ein 1-poliger Sicherungsautomat mit einem Ausschaltvermögen von 6 kA und einer B-Charakteristik. Mit einem Nennstrom von 16A schützt er zuverlässig vor Überlast und Kurzschluss. Dank kompakter Bauweise mit einer Platzeinheit eignet er sich ideal für Wohn- und Gewerbeanwendungen. Die einfache Montage und die hohe Sicherheitszertifizierung nach VDE machen ihn zu einer zuverlässigen Wahl für elektrische Installationen.
- Effektiver Kurzschluss- und Überlastschutz für Wohn- und Gewerbeinstallationen
- Platzsparende Bauweise mit nur einer Teilungseinheit
- Einfache Montage durch QuickConnect-Technologie
- Hohe Sicherheitsstandards durch VDE-Zertifizierung
- Langlebigkeit und Zuverlässigkeit mit mechanischer und elektrischer Lebensdauer von mehreren Tausend Schaltzyklen
Spezifikationen
Nennstrom: 16 A
Ausschaltvermögen: 6 kA nach IEC 60898-1
Polanzahl: 1P
Charakteristik: B
Betriebsspannung: 230 - 400 V AC
Frequenz: 50 - 60 Hz
Isolationsspannung: 500 V
Stoßspannungsfestigkeit: 4000 V
Anschlussart: QuickConnect / Schraubanschluss
Montageart: DIN-Schiene
IP-Schutzklasse: IP20
Betriebstemperatur: -25°C bis 70°C
Dimensionen
Höhe: 83,4 mm
Breite: 17,5 mm
Tiefe: 70 mm
Anschlussart: Quick Connect
Anschlussquerschnitte Schraubklemme bei QuickConnect Zugang mit flexibelem Leiter: 1 bis 16 mm²
Anschlussquerschnitte Schraubklemme bei QuickConnect Zugang mit massivem Leiter: 1 bis 25 mm²
Anschlussquerschnitt des Ausgangs SSK, bei flexibelem Leiter: 1,5 bis 4 mm²
Anschlussquerschnitt des Ausgangs SSK, bei massivem Leiter: 1,5 bis 4 mm²
Phasenschiene mit Zugangsklemme kompatibel KDNxxx
Der Hager MBS116 Leitungsschutzschalter ist ein 1-poliger Sicherungsautomat mit einem Ausschaltvermögen von 6 kA und einer B-Charakteristik. Mit einem Nennstrom von 16A schützt er zuverlässig vor Überlast und Kurzschluss. Dank kompakter Bauweise mit einer Platzeinheit eignet er sich ideal für Wohn- und Gewerbeanwendungen. Die einfache Montage und die hohe Sicherheitszertifizierung nach VDE machen ihn zu einer zuverlässigen Wahl für elektrische Installationen.
- Effektiver Kurzschluss- und Überlastschutz für Wohn- und Gewerbeinstallationen
- Platzsparende Bauweise mit nur einer Teilungseinheit
- Einfache Montage durch QuickConnect-Technologie
- Hohe Sicherheitsstandards durch VDE-Zertifizierung
- Langlebigkeit und Zuverlässigkeit mit mechanischer und elektrischer Lebensdauer von mehreren Tausend Schaltzyklen
Spezifikationen
Nennstrom: 16 A
Ausschaltvermögen: 6 kA nach IEC 60898-1
Polanzahl: 1P
Charakteristik: B
Betriebsspannung: 230 - 400 V AC
Frequenz: 50 - 60 Hz
Isolationsspannung: 500 V
Stoßspannungsfestigkeit: 4000 V
Anschlussart: QuickConnect / Schraubanschluss
Montageart: DIN-Schiene
IP-Schutzklasse: IP20
Betriebstemperatur: -25°C bis 70°C
Dimensionen
Höhe: 83,4 mm
Breite: 17,5 mm
Tiefe: 70 mm
Anschlussart: Quick Connect
Anschlussquerschnitte Schraubklemme bei QuickConnect Zugang mit flexibelem Leiter: 1 bis 16 mm²
Anschlussquerschnitte Schraubklemme bei QuickConnect Zugang mit massivem Leiter: 1 bis 25 mm²
Anschlussquerschnitt des Ausgangs SSK, bei flexibelem Leiter: 1,5 bis 4 mm²
Anschlussquerschnitt des Ausgangs SSK, bei massivem Leiter: 1,5 bis 4 mm²
Phasenschiene mit Zugangsklemme kompatibel KDNxxx
Produktart
Leitungsschutzschalter
Angaben zum Hersteller (Informationspflicht gem. Produktsicherheitsverordnung)
Hager Vertriebsgesellschaft mbH & Co. KG
Zum Gunterstal
66440 Blieskastel
Deutschland
info@hager.deAngaben zur in der EU verantwortlichen Person (Informationspflicht gem. Produktsicherheitsverordnung)
Warn- und Sicherheitshinweise
Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
