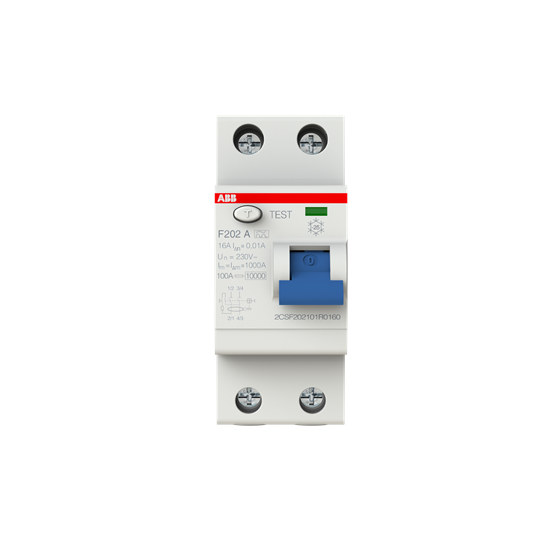

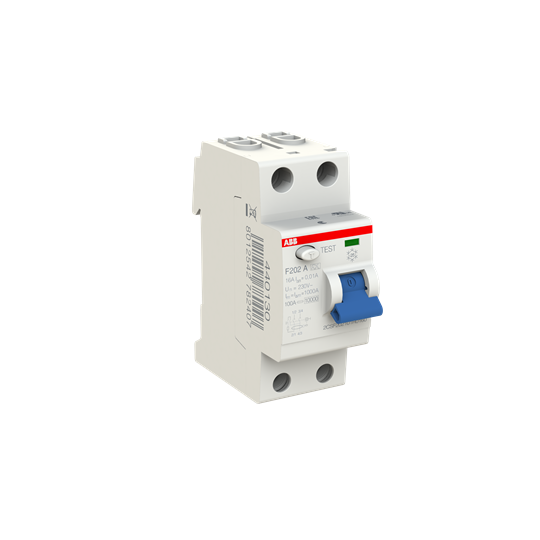

Die Fehlerstrom-Schutzschalter der F200 Serie gewährleisten Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Einsatzbereiche sind Industrie-, Gewerbe- und Haushaltsanwendungen. Die umfangreiche Zubehörpalette bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den F200 fit für den weltweiten Einsatz.
Baureihe F 200, für Wechselfehlerströme und pulsierende Gleichfehlerströme nach DIN VDE 0664 Teil 1,
stromstoßfest bis 250 A (8/20)
kurzschlußfest bis 6 kA
einsetzbar bis -25 °C
Einbautiefe: 68 mm
Bemessungsspannung: 230 V AC
Typ A Fehlerstrom
Zweipolig
16A Nennstrom
10 mA Nennfehlerstrom
nachträglich rechts anbaubare Hilfsschalter: Signalkontakt / Hilfsschalter, umschaltbar: S 2C-S/H6R (1 Wechsler).
Spezifikationen
Optionen: -
starr 25 ... 25 mm²
flexibel 25 ... 25 mm²
(1 - starr) 25...25 mm²
Umwelt
Technische Daten UL/CSA
Dimensionen
Verpackungsinformationen
Klassifizierungen

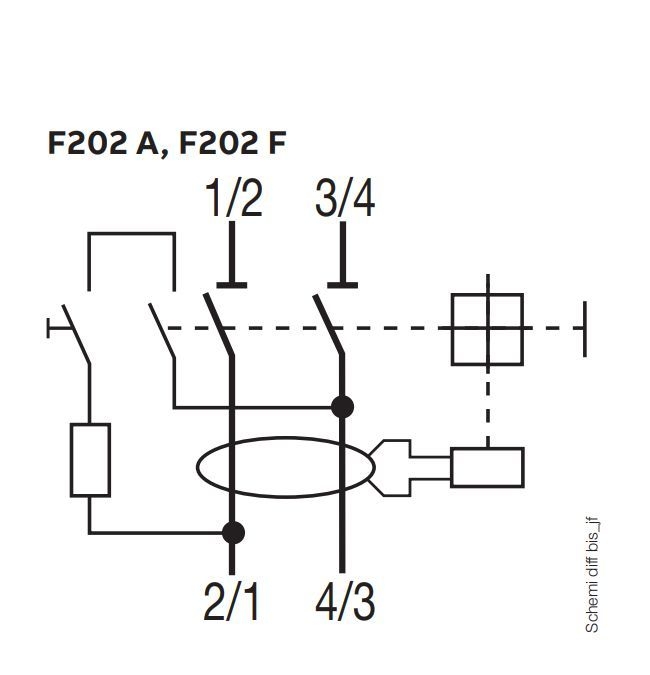

EPLAN Funktionsdefiniton: Fehlerstrom-Schutzschalter / FI-Schutzschalter, 4 Anschlüsse / FI-Schutzschalter, zweipolig 1/2 2/1 3/4 4/3
Allgemein
| Hersteller | ABB |
|---|---|
| Herstellernummer | 2CSF202101R0160 |
| Produktnummer | F202A-16/0.01 |
| EAN | 8012542782407 |
Technik
| Montageart | DIN-Schiene |
|---|---|
| Schutzart (IP) | IP2X |
| Länge Artikel (mm) | 69 |
| Breite Artikel (mm) | 35 |
| Höhe Artikel (mm) | 85 |
| Normen | IEC/EN 61008 UL 1053 |
| Fehlerstromart | Typ A |
| Bemessungsspannung (Ur) | 230 V |
| Bemessungsbetriebsspannung | 230 V |
| Bemessungsisolationsspannung (Ui) | 500 V |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 4 kV |
| Eingangsspannungsart | AC |
| Bemessungsstrom (In) | 16 A |
| Nennfehlerstrom | 10 mA |
| Bedingter Bemessungskurzschlussstrom (Inc) | 10 kA |
| Bemessungs-Betriebskurzschlussausschaltvermögen (Ics) | 1 kA |
| Fehlerstromform | A |
| Bemessungsfrequenz (f) | 50 / 60 Hz |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 1.5 W |
| Einspeisung | Beliebig |
| Elektrische Standfestigkeit | 10000 Zyklen |
| Anzahl Pole | 2 |
| Betriebskennlinie | unverzögert |
| Zubehör anbaubar | Ja |
| Anschlussmöglichkeit | Sammelschiene 10 mm² |
| Bemessungsquerschnitt | (4 - mehrdrähtig) 0...25 mm² |
| Umgebungstemperatur | -25...55 °C, (Betrieb) -25...55 °C |
| Schutzart | IP2X |
| Verschmutzungsgrad | 2 |
| Schwingungsfestigkeit nach IEC 60068-2-6 | 0,1 mm oder 1g, 20 Zyklen 5 … 150 … 5 Hz |
| Schockfestigkeit nach IEC 60068-2-27 | 25g / 2 shocks / 13 ms |
| RoHS Status | nach EU Richtlinie 2011/65/EC |
| Umweltinformationen | Siehe RoHS-Richtlinie |
| Maximale Betriebsspannung UL/CSA | 277 V AC |
| Kurzschlussstrom Bewertung (SCCR) | 10 mA |
| Breite in Teilungseinheiten | 2 |
| Einbautiefe | 69 mm |
| Zolltarifnummer | 85363030 |
| Herkunftsland | Italien (IT) |
| Breite des Produkts | 0,035 m |
| Höhe des Produkts | 0,085 m |
| Tiefe des Produkts | 0,069 m |
| ETIM 7 | EC000003 - Fehlerstrom-Schutzschalter |
| ETIM 8 | EC000003 - Fehlerstrom-Schutzschalter |
| EPLAN Katalogbaum | Elektrotechnik / Schutzeinrichtungen / Fehlerstrom-Schutzschalter |
| WEEE Kategorie | 5. Geräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt (Kleingeräte) |
| WEEE B2C / B2B | B2C |
| CN8 | 85363030 |
| eClass | V11.0 : 27142201 |
| Kennbuchstabe (elektrische Betriebsmittel) | F |
Logistik
| Nettogewicht | 0,200 kg |
|---|---|
| Menge Verpackungseinheit | 1 Stück |
| Breite Verpackungseinheit | 80 mm |
| Höhe Verpackungseinheit | 41 mm |
| Länge Verpackungseinheit | 94 mm |
| Bruttogewicht Verpackungseinheit | 0,235 kg |
| Produktgewicht | 0,200 kg |
| Gewicht inkl. Verpackung | 0,12 kg |
| Verpackungsmaße B × H × T | 80 × 41 × 94 mm |
| Verpackungseinheit | Stück |
Technische Daten nach Herstellerangaben. Fehler gefunden? Hinweis senden
