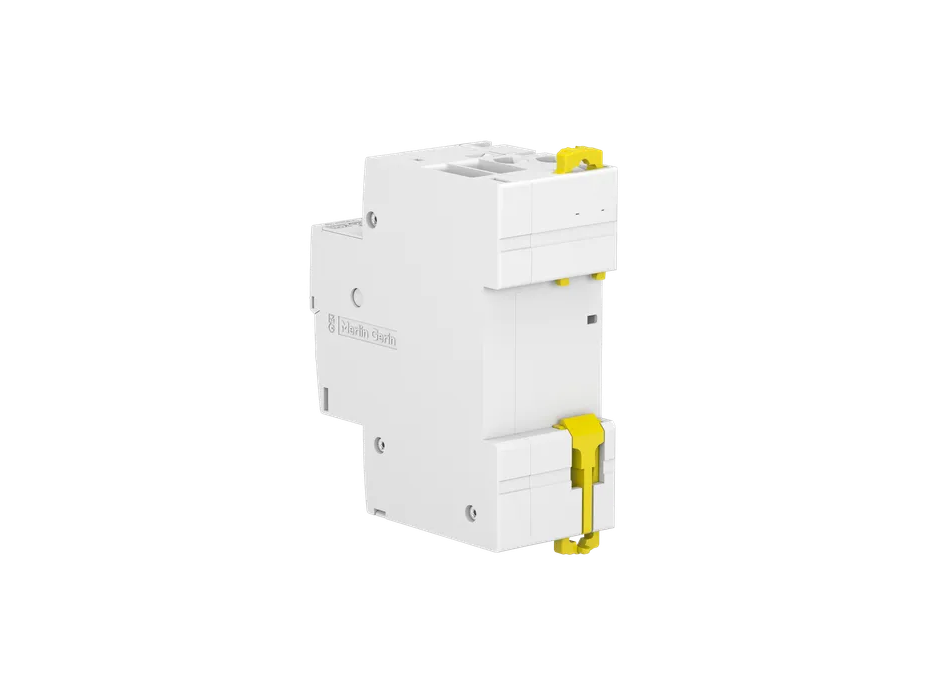

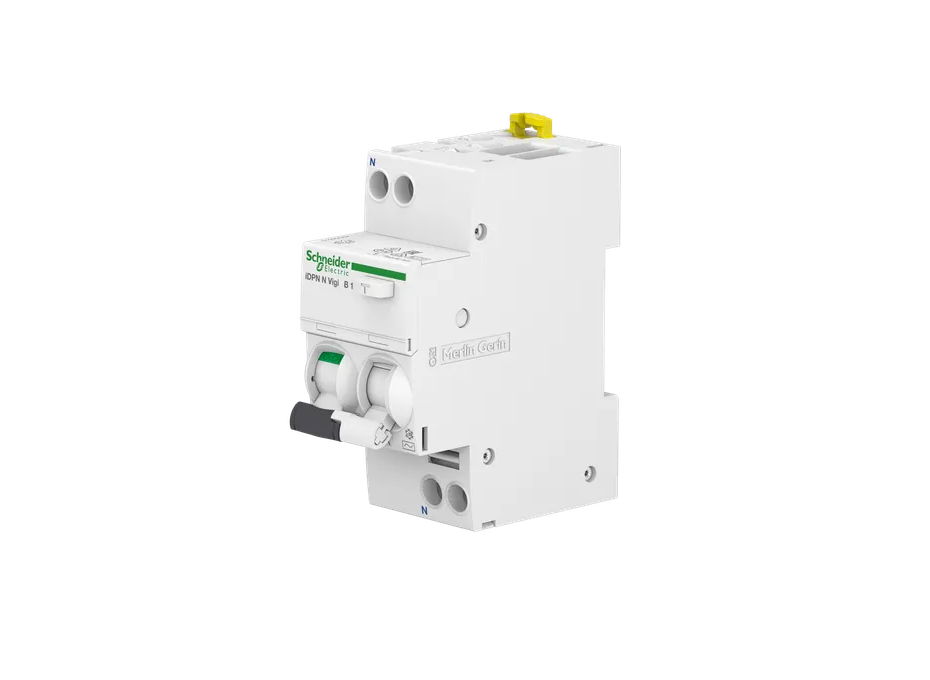

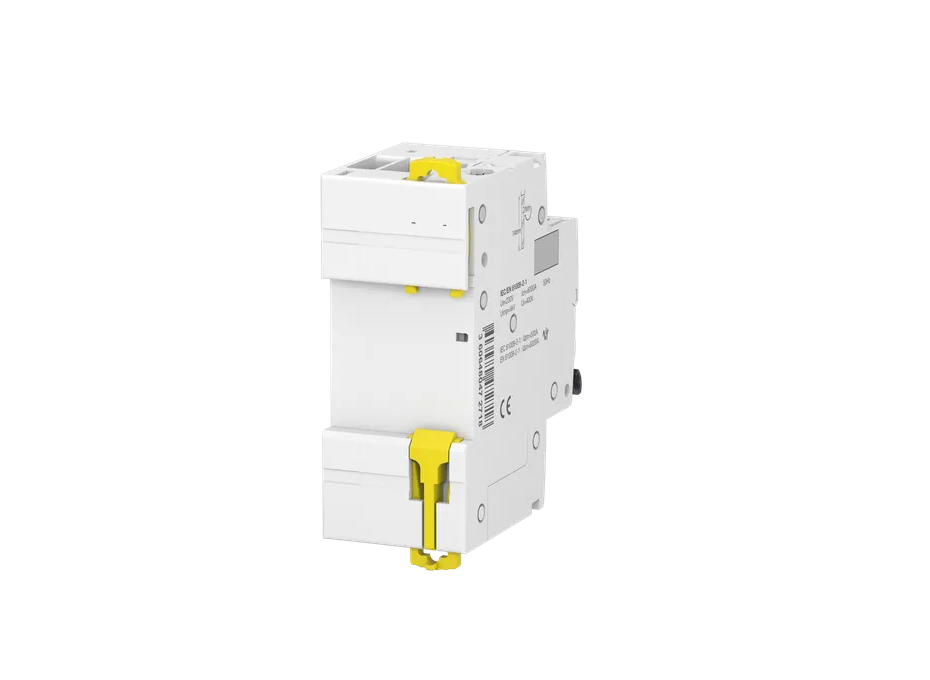

Schneider A9D56616 FI/LS-Schalter 1-polig+N,16A, B-Charakteristik, 30mA, Typ A, 6kA

Der Schneider A9D56616 FI/LS-Schalter ist die perfekte Lösung für alle, die höchste Sicherheit und Zuverlässigkeit bei der Installation von Stromkreisen in ihrem Zuhause oder bei Bauprojekten suchen. Dieser FI/LS-Schalter kombiniert Fehlerstromschutz und Überstromschutz in einem einzigen Gerät und gewährleistet so den umfassenden Schutz Ihrer Endstromkreise.

Der Schalter bietet einen Nennstrom von 16A, ist 1-polig+N ausgeführt und arbeitet mit der bewährten B-Charakteristik*. Dank der Erdschlussempfindlichkeit von 30mA und der Erdschluss-Schutzklasse Typ A werden gefährliche Fehlerströme zuverlässig erkannt und Stromkreise sicher abgeschaltet. Die robuste Ausführung des Schalters sorgt für eine lange Lebensdauer und einen störungsfreien Betrieb. Mit der mechanisch getrennten roten Anzeige wird bei einem Fehler sofort sichtbar, ob der Leitungsschutzschalter oder ein Fehlerstrom ausgelöst hat.

Dieser FI/LS-Schalter eignet sich sowohl für den Neubau als auch für Modernisierungsprojekte und bietet eine werkzeuglose Montage, die Zeit und Aufwand spart. Die eindeutige Schaltstellungsanzeige mit einer grünen Markierung am Schaltknebel garantiert jederzeit eine klare Sicht auf den Schaltzustand. Eine integrierte Prüftaste ermöglicht eine einfache und regelmäßige Funktionstests, um die Sicherheit dauerhaft zu gewährleisten.

Vorteile:

• Kombinierter Schutz: Fehlerstromschutz und Überstromschutz in einem Gerät.
• Einfache Installation: Werkzeuglose Montage für schnelle und einfache Installation.
• Sichtbare Sicherheit: Eindeutige Schaltstellungsanzeige und Fehlerauslösungssignal.
• Zuverlässige Technologie: Thermomagnetische Auslösetechnik für präzises Schalten.
• Erweiterbar: Möglichkeit zur Integration zusätzlicher Hilfsmodule.

Spezifikationen:

Polzahl (gesamt): 2

Anzahl der abgesicherten Pole: 1

Bemessungsspannung: 230V

Bemessungsisolationsspannung Ui: 400V

Bemessungsstoßspannungsfestigkeit Uimp: 4kV

Bemessungsstrom: 16A

Bemessungsfehlerstrom: 0,03A

Fehlerstrom-Typ: A

Energiebegrenzungsklasse: 3

Bemessungsabschaltvermögen nach EN 61009: 6kA

Bemessungsschaltvermögen Icn nach EN 61009-1: 6kA

Abschaltcharakteristik: Unverzögert

Stoßstromfestigkeit: 0,25kA

Spannungsart: AC

Frequenz: 50Hz

Auslösecharakteristik: B

Mitschaltender Neutralleiter: Ja

Überspannungskategorie: 3

Verschmutzungsgrad: 3

Umgebungstemperatur während des Betriebs: -25 bis 60 °C

Breite in Teilungseinheiten: 2

Einbautiefe: 44mm

Schutzart (IP): IP20

Anschließbarer Leiterquerschnitt eindrähtig: 1 bis 16mm²

Anschließbarer Leiterquerschnitt mehrdrähtig: 1 bis 10mm²

*Die B-Charakteristik bezieht sich auf das Auslöseverhalten eines Leitungsschutzschalters bei Überstrom, insbesondere bei Kurzschlussströmen. Sie definiert, bei welchen Stromstärken und innerhalb welcher Zeit der Schutzschalter auslöst, um den Stromkreis zu unterbrechen und Schäden an Leitungen oder Geräten zu verhindern.

Details zur B-Charakteristik:

Auslösebereich bei Überstrom: Ein Leitungsschutzschalter mit B-Charakteristik löst aus, wenn der Strom das 3- bis 5-fache des Nennstroms (In) erreicht. Das bedeutet, dass bei einem Nennstrom von 16A (wie im Fall des Schneider A9D56616 FI/LS-Schalters) die Auslösung bei einem Strom zwischen 48A und 80A erfolgt.

Typische Anwendungen: Die B-Charakteristik ist besonders gut geeignet für Stromkreise mit überwiegend ohmschen Lasten, wie sie bei Beleuchtung, Steckdosenkreisen und in Haushaltsgeräten vorkommen. Diese Lasten haben keine oder nur sehr geringe Einschaltströme, was bedeutet, dass der Schalter nicht unbeabsichtigt durch kurzfristig hohe Ströme (wie sie beispielsweise bei Motoren auftreten können) ausgelöst wird.

Empfindlichkeit: Die B-Charakteristik bietet eine hohe Empfindlichkeit bei der Erkennung von Kurzschlussströmen, was sie zu einer guten Wahl für den Schutz von Endstromkreisen in Wohngebäuden macht. Sie sorgt dafür, dass der Schutzschalter schnell reagiert und den Stromkreis unterbricht, um Schäden oder Brände zu verhindern.

Die B-Charakteristik ist daher optimal für allgemeine Anwendungen in Wohn- und Bürogebäuden, wo die meisten elektrischen Geräte keine hohen Einschaltströme verursachen geeignet.
