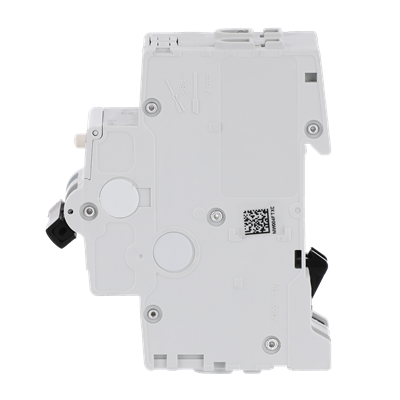

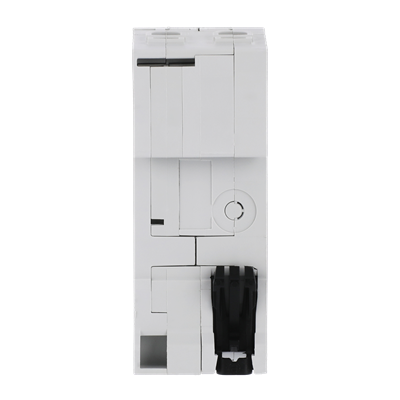

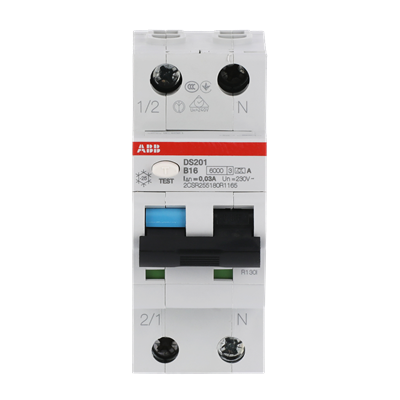

ABB DS201A-B16/0,03 FI/LS-Schalter B16A / 30mA
Der ABB DS201A-B16/0,03 ist ein FI/LS-Schalter (RCBO) mit einer B-Charakteristik und einem Bemessungsstrom von 16 A. Er kombiniert Fehlerstrom- und Leitungsschutz in einem Gerät und bietet Schutz vor Überlast, Kurzschluss und elektrisch gezündeten Bränden. Mit einem Bemessungsfehlerstrom von 30 mA und einem Bemessungsschaltvermögen von 6 kA erfüllt er die Anforderungen gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Er ist für den Einsatz in Wohn-, Gewerbe- und Industrieanwendungen geeignet und kann flexibel in beliebiger Einbaulage auf einer DIN-Schiene montiert werden
- Kombinierter Schutz gegen Fehlerströme, Kurzschlüsse und Überlast
- B-Charakteristik mit 16 A für vielseitige Anwendungen
- 6 kA Bemessungsschaltvermögen für hohe Betriebssicherheit
- Einfache Installation durch störungssichere Schraubklemmen
- Hohe Lebensdauer mit bis zu 10.000 elektrischen und 20.000 mechanischen Schaltspielen
Spezifikationen
Auslösecharakteristik: B
Fehlerstromart: Typ A
Nennstrom: 16 A
Bemessungsfehlerstrom: 30 mA
Bemessungsschaltvermögen: 6 kA
Bemessungsisolationsspannung (Ui): 500 V
Bemessungsstoßspannungsfestigkeit (Uimp): 4 kV
Frequenz: 50 - 60 Hz
Elektrische Lebensdauer: 10.000 Zyklen
Mechanische Lebensdauer: 20.000 Zyklen
Überspannungskategorie: III
Schutzart: IP20
Gehäusefarbe: RAL 7035
Anschlüsse & Installation
Montageart: DIN-Schiene
Einbaulage: beliebig
Schaltstellungsanzeige: Rot (AN) / Grün (AUS)
Fehleranzeige: Blaue Markierung auf Schalthebel
Anschlussart: Schraubklemme
Abisolierlänge: 12 mm
Anzugsdrehmoment: 2,8 Nm
Anschlussquerschnitt starr: 0,75 - 25 mm²
Anschlussquerschnitt flexibel: 0,75 - 16 mm²
Position des Neutralleiters: Rechts
Dimensionen
Polanzahl: 1P+N
Modulbreite: 2 TE
Nach der DIN VDE 0100-410 müssen folgende Bereiche mit Fehlerstromschutz-Einrichtungen ausgestattet werden:
- alle Steckdosenstromkreise im Laienbereich und alle Endstromkreise im Außenbereich bis 32A
- Räume mit Badewanne und Dusche
- Becken von Schwimmbädern und andere Becken
- feuchte und nasse Bereiche sowie Räume und Anlagen im Freien
Damit werden auch Hobbyräume, Garagen und Gartenbereiche von der Schutznorm erfasst.
Der ABB DS201A-B16/0,03 ist ein FI/LS-Schalter (RCBO) mit einer B-Charakteristik und einem Bemessungsstrom von 16 A. Er kombiniert Fehlerstrom- und Leitungsschutz in einem Gerät und bietet Schutz vor Überlast, Kurzschluss und elektrisch gezündeten Bränden. Mit einem Bemessungsfehlerstrom von 30 mA und einem Bemessungsschaltvermögen von 6 kA erfüllt er die Anforderungen gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Er ist für den Einsatz in Wohn-, Gewerbe- und Industrieanwendungen geeignet und kann flexibel in beliebiger Einbaulage auf einer DIN-Schiene montiert werden
- Kombinierter Schutz gegen Fehlerströme, Kurzschlüsse und Überlast
- B-Charakteristik mit 16 A für vielseitige Anwendungen
- 6 kA Bemessungsschaltvermögen für hohe Betriebssicherheit
- Einfache Installation durch störungssichere Schraubklemmen
- Hohe Lebensdauer mit bis zu 10.000 elektrischen und 20.000 mechanischen Schaltspielen
Spezifikationen
Auslösecharakteristik: B
Fehlerstromart: Typ A
Nennstrom: 16 A
Bemessungsfehlerstrom: 30 mA
Bemessungsschaltvermögen: 6 kA
Bemessungsisolationsspannung (Ui): 500 V
Bemessungsstoßspannungsfestigkeit (Uimp): 4 kV
Frequenz: 50 - 60 Hz
Elektrische Lebensdauer: 10.000 Zyklen
Mechanische Lebensdauer: 20.000 Zyklen
Überspannungskategorie: III
Schutzart: IP20
Gehäusefarbe: RAL 7035
Anschlüsse & Installation
Montageart: DIN-Schiene
Einbaulage: beliebig
Schaltstellungsanzeige: Rot (AN) / Grün (AUS)
Fehleranzeige: Blaue Markierung auf Schalthebel
Anschlussart: Schraubklemme
Abisolierlänge: 12 mm
Anzugsdrehmoment: 2,8 Nm
Anschlussquerschnitt starr: 0,75 - 25 mm²
Anschlussquerschnitt flexibel: 0,75 - 16 mm²
Position des Neutralleiters: Rechts
Dimensionen
Polanzahl: 1P+N
Modulbreite: 2 TE
Nach der DIN VDE 0100-410 müssen folgende Bereiche mit Fehlerstromschutz-Einrichtungen ausgestattet werden:
- alle Steckdosenstromkreise im Laienbereich und alle Endstromkreise im Außenbereich bis 32A
- Räume mit Badewanne und Dusche
- Becken von Schwimmbädern und andere Becken
- feuchte und nasse Bereiche sowie Räume und Anlagen im Freien
Damit werden auch Hobbyräume, Garagen und Gartenbereiche von der Schutznorm erfasst.
Produktart
Kombination FI-Schalter/Leitungsschutzschalter
Angaben zum Hersteller (Informationspflicht gem. Produktsicherheitsverordnung)
ABB
Affolternstrasse 44
CH-8050 Zürich
Schweiz
contact.center@de.abb.comAngaben zur in der EU verantwortlichen Person (Informationspflicht gem. Produktsicherheitsverordnung)
Warn- und Sicherheitshinweise
Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
ABB DS201A-B16/0,03 FI/LS-Schalter B16A / 30mA
37,82 €*
% UVP 152,44 €* (75.19% gespart)
