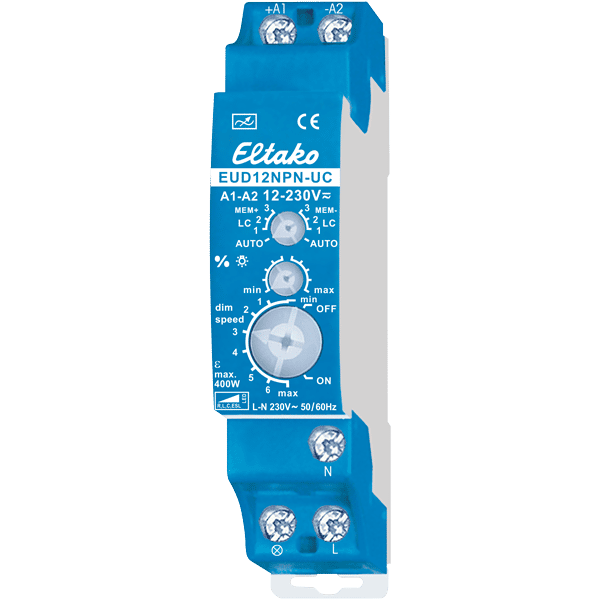

Eltako EUD12 NPN UC Universal-Dimmschalter mit Universal-Steuerspannung, bis 400 W, integrierte Kinderzimmer- und Schlummerschaltung

Der Eltako EUD12NPN-UC ist ein leistungsfähiger Universal-Dimmschalter mit Power MOSFET-Technologie für Lasten bis zu 400 W. Dank automatischer Lampenerkennung, einstellbarer Mindest- und Maximalhelligkeit sowie Dimmgeschwindigkeit bietet er hohe Flexibilität in der Lichtsteuerung. Die integrierte Kinderzimmer- und Schlummerschaltung sorgen für zusätzlichen Komfort. Er ist für den Reiheneinbau auf Tragschienen konzipiert und verfügt über eine universelle Steuerspannung von 12-230 V UC

• Automatische Lampenerkennung für vielseitige Dimmbarkeit
• Universelle Steuerspannung (12-230 V UC) für flexible Anwendung
• Einstellbare Mindest- und Maximalhelligkeit für individuelle Beleuchtung
• Integrierte Kinderzimmer- und Schlummerschaltung für zusätzlichen Komfort
• Soft-Ein und Soft-Aus zur Lampenschonung und gleichmäßigen Lichtregelung
• Überlastsicherung und Übertemperatur-Abschaltung für erhöhte Sicherheit

Spezifikationen

Nennspannung: 230 V

Frequenz: 50 Hz

Max. Schaltleistung: 400 W (abhängig von Lüftungsverhältnissen)

Steuerspannung: 12-230 V UC

Dimmverfahren: Phasenanschnitt und Phasenabschnitt

Schutzfunktionen: Elektronische Überlastsicherung, Übertemperatur-Abschaltung

Montageart: Reiheneinbau (REG)

Befestigungsart: Klickbefestigung

Lichtwertspeicher: Ja

Verwendbar mit Taste: Ja

Farbe: Blau

Werkstoff: Kunststoff (Thermoplast, halogenfrei)

Oberfläche: Matt

Oberflächenschutz: Sonstige

Dimensionen

Breite: 18 mm

Höhe: 58 mm

Tiefe: 66 mm

Mit dem % -Drehschalter kann die Mindesthelligkeit (voll abgedimmt) eingestellt werden, z.B. für dimmbare Energiesparlampen.

Mit dem dim-speed-Drehschalter kann die Dimmgeschwindigkeit eingestellt werden. Gleichzeitig wird die Dauer von Soft-Ein und Soft-Aus verändert.

Die Stellungen ESL berücksichtigen die besonderen Verhältnisse bei dimmbaren Energiesparlampen:

Der Einschaltvorgang ist optimiert und die Dimmgeschwindigkeit verändert sich logarithmisch. In diesen Stellungen ist die Kinderzimmerschaltung nicht möglich und es dürfen keine gewickelten (induktiven) Transformatoren gedimmt werden. In der Stellung -ESL ist Memory ausgeschaltet. Dies kann bei ESL vorteilhaft sein, da kalte ESL eine höhere Mindesthelligkeit erfordern, als möglicherweise bei warmen ESL in Memory gespeichert wäre.

Kurze Steuerbefehle schalten ein/aus, permanente Ansteuerung verändert die Helligkeit bis zu dem maximalen Wert. Eine Unterbrechung der Ansteuerung ändert die Dimmrichtung. Die eingestellte Helligkeits stufe bleibt beim Ausschalten gespeichert. Bei einem Stromausfall werden die Schaltstellung und die Helligkeitsstufe gespeichert und wird gegebenenfalls bei Wiederkehr der Versorgungsspannung eingeschaltet.

Ab 110V Steuerspannung Glimmlampenstrom 5mA. Automatische elektronische Überlastsicherung und Übertemperatur-Abschaltung.

Mit Kinderzimmerschaltung: Beim Einschalten mit längerer Tasterbetätigung wird nach ca.1 Sekunde mit kleinster Helligkeit eingeschaltet und, solange weiter getastet wird, langsam hochgedimmt, ohne die zuletzt gespeicherte Helligkeitsstufe zu verändern.

Mit Schlummerschaltung: Durch einen Doppelimpuls wird die Beleuchtung von der aktuellen Dimmstellung bis zur Mindesthelligkeit abgedimmt und ausgeschaltet. Die max. Dimm zeit von 60 Minuten ist von der aktuellen Dimmstellung und der eingestellten Mindesthelligkeit abhängig und kann dadurch entsprechend verkürzt werden. Durch kurzes Tasten kann während des Abdimmvorgangs jederzeit ausgeschaltet werden. Ein langes Tasten während des Abdimmvorgangs dimmt hoch und beendet die Schlummerschaltung.

L-Lasten (induktive Lasten, z. B. gewickelte Transformatoren) und C-Lasten (kapazitive Lasten, z. B. elektronische Transformatoren) dürfen nicht gemischt werden. R-Lasten (ohmsche Lasten, z. B. 230V-Glüh- und Halogenlampen) können beliebig zugemischt werden.

Zum Mischen von L-Lasten und C-Lasten sind die Universal-Dimmschalter EUD12Z und EUD12M in Verbindung mit dem Leistungszusatz LUD12 geeignet.
