Beschreibung

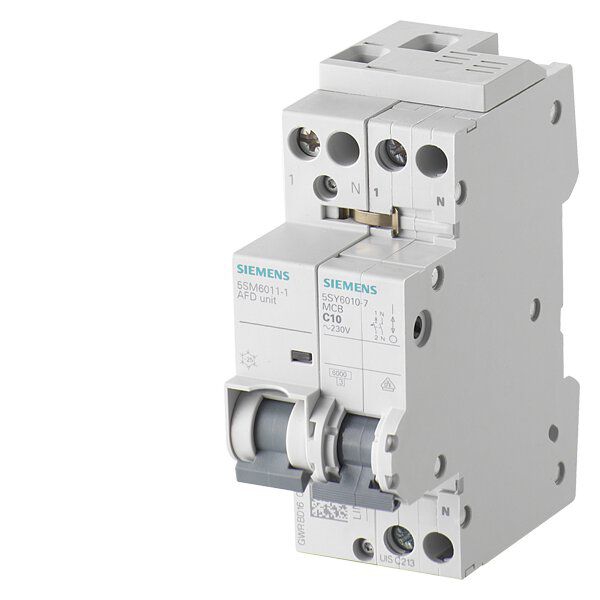

Brandschutzschalter-Block 1-16A 230V , 1TE für Anlagen mit zentralem FI-Schutzschalter
Installation nur mit Siemens-Leitungsschutzschaltern 5SY601... siehe Zubehör.
Brandschutzschalter:
Erkennt als einziger serielle Störlichtbögen und schließt damit eine Sicherheitslücke
Einsatz des Brandschutzschalters ist verpflichtend nach DIN VDE 0100-420:2016-02
Verpflichtender Einsatz:
Holzverarbeitende Betriebe, Papierfabriken
Lagerräume mit brennbaren Materialien
Holzhäuser und Scheunen
Flughäfen, Bahnhöfe
Nationaldenkmäler, Museen
Öffentliche Gebäude
Kindertagestätten (Schlaf- und Aufenthaltsräume)
Seniorenheime (Schlaf- und Aufenthaltsräume)
Barrierefrei Wohnungen (Schlaf- und Aufenthaltsräume)
Der Brandschutzschalter ist die Schutzeinrichtung (AFDD) bei Fehlerlichtbögen.
Der bewährte Brandschutzschalter von Siemens - als wichtiger Bestandteil der SENTRON Schutzkomponenten für die Elektroinstallation bietet Sicherheit vor gefährlichen Fehlerlichtbögen. Kein anderes Schutzgerät, weder der Leitungsschutzschalter, FI-Schutzschalter noch ein Sicherungssystem, kann diese Gefahr so zuverlässig erkennen. Fehlerlichtbögen entstehen z. B. durch lose Kontakte oder Isolationsfehler und führen vielfach zu gefährlichen Bränden. Brandschutzschalter erkennen frühzeitig Störungen und schalten sicher ab, bevor ein Brand entsteht.
Der Siemens Brandschutzschalter zeichnet sich vor allem aus durch:
Zuverlässigen und umfassenden Schutz für Menschen, Anlagen und Vermögenswerte
Technische Höchstleistung beim Brandschutz durch Abdecken der bisherigen Schutzlücke
Einfache Installation in Verbindung mit Leitungsschutz- und FI/LS-Schalter
Bewährte nordamerikanische Technologie - maßgeschneidert für den europäischen Markt
Datamatrix-Code am Gerät einscannen und alle Infos rund um den Brandschutzschalter schnell und einfach abrufen
Optimale Technik für Ihre Sicherheit - nur von Siemens
Maximale Sicherheit im Wohnbau und in der Infrastruktur:
Mehr als hunderttausend Brände werden jährlich in Europa gemeldet. Die erschreckende Bilanz: viele Tote und Verletzte sowie Sachschäden in Millionenhöhe. Mehr als ein Viertel dieser Brände sind auf Mängel in der Elektroinstallation zurückzuführen - verursacht meist durch gefährliche Fehlerlichtbögen. Mit dem Brandschutzschalter 5SM6 können viele dieser Brandgefahren von der elektrischen Leitung bis hin zum Endgerät frühzeitig erkannt, die vorhandene Schutzlücke geschlossen und so Menschenleben, Gebäude und unwiederbringliche Werte geschützt werden.
Passende Leitungsschutzschalter:
Siemens 5SY6010-6 Leitungsschutzschalter 1+N-polig B10A
Siemens 5SY6013-6 Leitungsschutzschalter 1+N-polig B13A
Siemens 5SY6016-6 Leitungsschutzschalter 1+N-polig B16A
Siemens 5SY6010-7 Leitungsschutzschalter 1+N-polig C10A
Siemens 5SY6013-7 Leitungsschutzschalter 1+N-polig C13A
Siemens 5SY6016-7 Leitungsschutzschalter 1+N-polig C16A
Passende Sammelschienen:
Siemens 5ST37641 1-phasig grau (56TE / 962mm)
Siemens 5ST37401 3-phasig grau (58TE / 1032mm)
Siemens 5ST37651 1-phasig blau (56TE / 962mm)
Spezifikationen
Polzahl: 2
Ausführung der Pole: 1P+N
Baugröße für Installationseinbaugeräte / gemäß DIN 43880: 1
Berührungsschutz gegen elektrischen Schlag / gemäß EN 50274: finger- und handrückensicher
mechanische Lebensdauer (Schaltspiele) / typisch: 10 000
Schaltfunktion / kurzzeitverzögert: Nein
Überspannungskategorie: III
Verschmutzungsgrad: 2
Spannungsart / der Betriebsspannung: AC
Versorgungsspannung bei AC / Bemessungswert: 230 V
Wertebereich / der Versorgungsspannungsfrequenz: 50Hz
Schutzart IP: IP20, mit angeschlossener Schutzeinrichtung und Leitern
Auslösestrom bei Lichtbögen parallel zur Last / minimal: 50 A
Auslösestrom bei Lichtbögen parallel zur Last / maximal: 500 A
Auslösestrom bei Lichtbögen seriell zur Last / minimal: 2 A
Auslösestrom bei Lichtbögen seriell zur Last / maximal: 16 A
Betriebsstrom / bei AC / Bemessungswert: 16 A
Halogenfrei: Ja
Silikonfrei: Ja
Produkterweiterung / einbaubar / Zusatzeinrichtungen: Ja
Anschlüsse:
anschließbarer Leiterquerschnitt / eindrähtig: minimal: 0,75 mm², maximal: 16 mm²
anschließbarer Leiterquerschnitt / mehrdrähtig: minimal: 0,75 mm², maximal: 16 mm²
anschließbarer Leiterquerschnitt / feindrähtig / mit
Aderendbearbeitung: minimal 0,75 mm², maximal 10 mm²
Anzugsdrehmoment / bei Schraubanschluss: minimal 2 Nm, maximal 2,5 Nm
Position / des Netzanschlusskabels: unten
Einbautiefe: 70 mm
Anzahl der Breiten-Teilungseinheiten: 1
Anzahl der Breiten-Teilungseinheiten / der anbaubaren Schutzeinrichtung: 1
Befestigungsart: DIN-Schiene (REG)
Einbaulage: beliebig
Umgebungstemperatur / während Betrieb: minimal -25 °C, maximal 45 °C
Umgebungstemperatur / während Lagerung: minimal -40 °C, maximal 75 °C
Umgebungstemperatur / bei relativer Luftfeuchte 95 %: 55 °C
Anzahl der Testzyklen / für Umweltprüfung / gemäß IEC 60068-2-30: 28
Dimensionen
Höhe: 95 mm
Breite: 36 mm
Tiefe: 68,5 mm
Gewicht: 114 g
Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
