ABN A24UP AMIGO Kleinverteiler, 2-reihig, 24 TE, UP mit Volltür, 344x474x101 mm, weiß

Unterputz-Kleinverteiler mit Steckklemmen, Schutzisoliert, IP30 - 24/28 TE, RAL 9016

Flacher, kompakter Unterputz-Kleinverteiler mit Steckklemmen für N und PE sowie N-FI-Erweiterungsklemme - geeignet für Geräte bis 63 A.

• Steckklemmen N+PE je 3 x 2,5-16 mm² und 14 x 1,5-4 mm²
• Zusätzliche N-FI-Klemme 3 x 16 mm² und 2 x 10 mm² für FI-Erweiterung

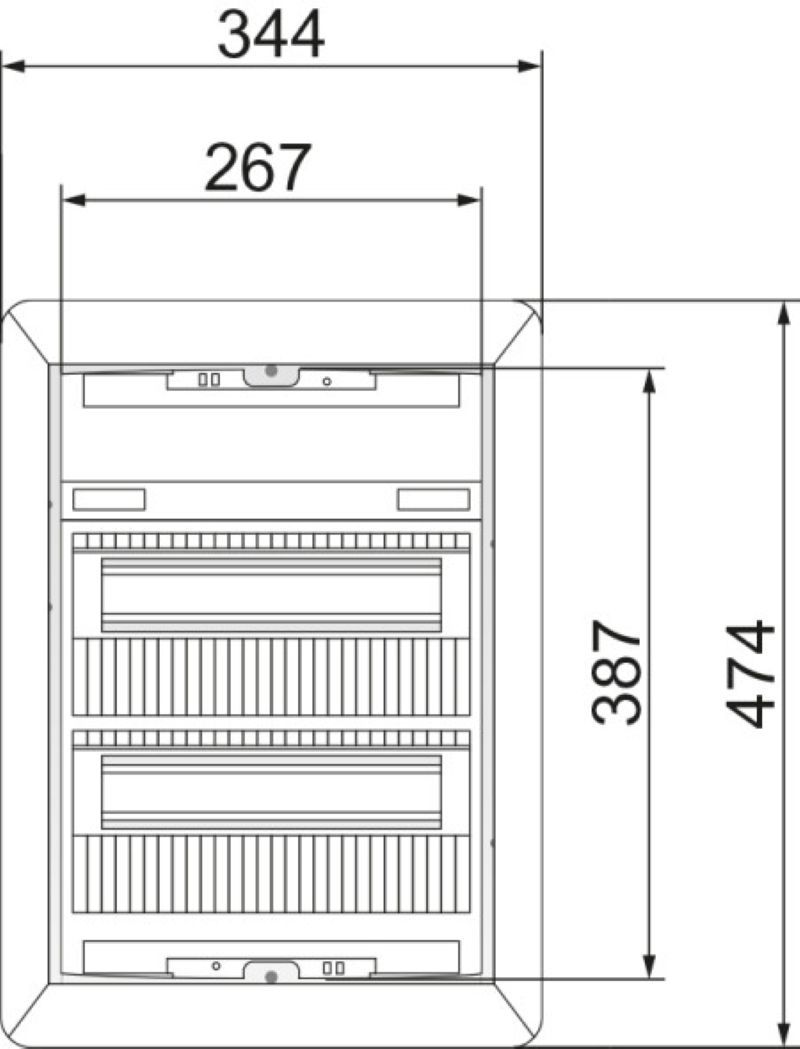

• Flacher Blendrahmen mit Volltür aus Stahlblech (BxHxT: 344 × 474 × 11 mm)
• Nischenmaße: 330 × 435 × 90 mm, Tiefe 88/90 mm
• 24/28 Teilungseinheiten (TE) à 18 mm, 2 Reihen
• Schutzisoliert (Schutzklasse II), Schutzart IP30
• Geeignet für Einbaugeräte bis 70 mm Tiefe
• Einfachster Türanschlagwechsel ohne Demontage des Blendrahmens
• Flacher Türverschluss mit Schnapptechnik, einfaches Austauschen gegen Schloss möglich
• Mauerkasten aus Kunststoff, Gerätetragschiene aus Stahlblech
• Fingersichere N/PE-Steckklemmen mit montagefreundlicher Schnapptechnik
• Serienmäßige N-FI-Erweiterungsklemme zur seitlichen Schnappbefestigung für 2-, 3- und 4-reihige Verteiler
• Geräteschutzabdeckung mit Ausschnitten, Höhe 46 mm für 12 TE, symmetrisch auf 14 TE erweiterbar
• Plombierbar mit 2-Punkt-Befestigung
• Stromkreisbeschriftungen und Piktogrammblatt inklusive
• Putzschutzplatte für sauberen Einbau

Spezifikationen

Montageart: Unterputz

Anzahl der Reihen: 2

Breite in Teilungseinheiten: 12

Art der Abdeckung: ohne

Ausführung Deckel: mit Ausschnitt

Art der Tür: einfach

Transparenter Deckel/Tür: nein

Signaldurchlassende Tür: nein

Mit Schloss: nein

Art der Schließung: sonstige

Werkstoff des Gehäuses: Kunststoff

Innentiefe: 76 mm

Erdungsklemmenblock: ja

Neutralleiterklemmenblock: ja

DIN-Schiene: ja

Mit Montageplatte: nein

Anbaumöglichkeit: nein

EMV-Ausführung: nein

UV-beständig: ja

Farbe: weiß

RAL-Nummer: 9016

Schutzart (IP): IP30

Dimensionen

Einbautiefe: 90 mm

Einbauhöhe: 435 mm

Einbaubreite: 330 mm

Höhe: 474 mm

Breite: 344 mm

Tiefe: 99 mm
