Hensel KV 9224 NT Kleinverteiler 24TE, IP65, mit N-Trennklemmen

Beschreibung

Produktinformationen "Hensel KV 9224 NT Kleinverteiler 24TE, IP65, mit N-Trennklemmen"

Automatengehäuse mit integrierten, elastischen Dichtmembranen zur Kabeleinführung

24 Teilungseinheiten: 2 x 12 x 18 mm

mit N-Trennklemmen und PE-Klemmen

2-reihig

PE: 6 x 25 mm² Cu Rahmenklemmen + 24 x 4 mm² Cu Steckklemmen

N: 6 x 25 mm² Cu Rahmenklemmen + 24 x 4 mm² Cu N-Trennklemmen, FIXCONNECT®

NT-Steckklemmentechnik

N trennbar, bis zu 4 unterschiedliche Potenziale

zum Einbau von Geräten mit Schnappbefestigung bis 63 A auf DIN-Tragschiene, Hutprofil 35 mm

mit transparenter Tür

Schloss für Tür und Plombierset siehe Zubehör

mit Kabeleinführungsblende

mit Abdeckstreifen für den Geräteausschnitt

mit integrierten, elastischen Dichtmembranen zur Kabeleinführung

Schutzart: IP 65

Farbton: grau, RAL 7035

Bemessungsisolationsspannung Ui = 400 V a.c.

Leistungsabgabevermögen Pde = 31 W bei 30 K nach EN 60670-24

zulässige Verlustleistung Pzul = 25 W bei 30 K nach DIN 43871

Schutzklasse: II

Werkstoff PS (Polystyrol)

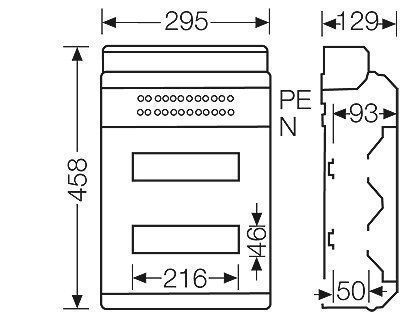

Breite 295 mm

Höhe 458 mm

Tiefe 129 mm

Gewicht 2,791 kg

Allgemeine Daten zu Hensel KV-Kleinverteilern Mit N-Trennklemmen und PE-Klemmen:

- mit integrierten N-Trennklemmen und PE-Klemmen

- Optische Erkennung der N-Trennung

- N-Trennklemme geeignet fur einfache Messung des Isolationswiderstands nach DIN VDE 0100-718

- Kompakte, optisch saubere Produktlosung ohne zusatzlichen Platzbedarf

- Optisch saubere Installation durch beigefugte Kabeleinfuhrungsblende

- Integriertes Zubehorfach - alles hat seinen Platz

- Tragschienen mit Endanschlag fur die Einbaugerate

- Edelstahlschrauben V2A

- KV-Kleinverteiler ermoglichen durch bis zu vier trennbare N-Leiterpotenziale den

Einsatz von Fi-Schutzeinrichtungen (RCD) ohne zusatzlichen Aufwand / Zubehor!

- Werkstoff: Polystyrol

- Brennverhalten: Gluhdrahtprufung nach IEC 60695-2-11: 750 °C, schwer entflammbar, selbstverloschend

- Farbton: grau, RAL 7035

Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
