HellermannTyton 148-90023 Verbindungsklemmen für die Leuchteninstallation
Die HelaCon Steckklemmen ermöglichen schnelle, einfache und sichere Verbindungen und Verteilungen von elektrischen Leitern in der Haus- und Gebäudeinstallation. Die Klemmen sind für den Niederspannungsbereich bis 450 V ausgelegt und zugelassen. Zahlreiche Varianten und eine große Auswahl unterschiedlicher Klemmstellen bieten hohe Flexibilität je nach Aderzahl oder zur Verfügung stehendem Platz. Querschnitte von 0,5 bis 1,5 und 2,5 mm² können bequem verarbeitet werden - so steht die passende Klemme für jede Anwendung zur Verfügung. Kabelabzweigungen und Verteilungen werden in nahezu allen Ländern auf individuelle Art und Weise realisiert. Dabei spielen unterschiedliche Adertypen, Querschnitte, Leiterfarben, Anschlussdosen und Verlegearten eine wesentliche Rolle. So unterschiedlich die Bedingungen und Anforderungen auch sein mögen - die Klemmen der HelaCon Serie bieten jederzeit die passende Lösung für die jeweilige Aufgabenstellung - weltweit.

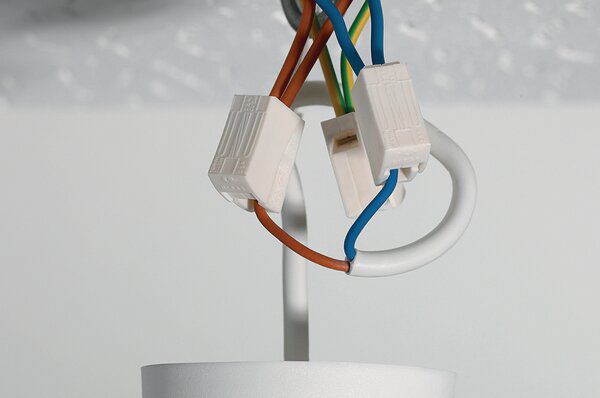

Eine typische Anwendung ist die Leuchteninstallation, bei der starre Leiter aus fester Verlegung mit flexiblen Leuchtenzuleitungen verbunden werden. Die 2/1-Variante erlaubt das Durchschleifen des Potenzials für weitere Anschlüsse.

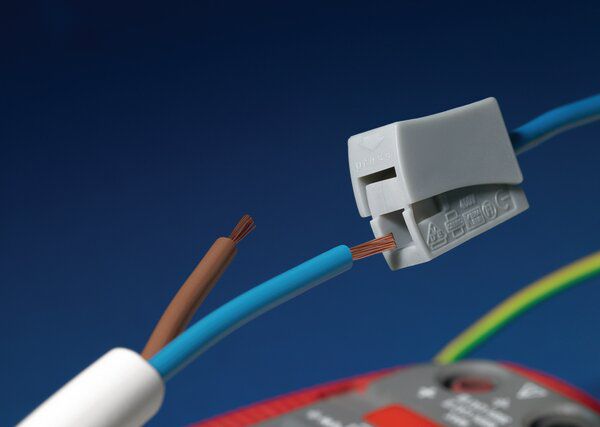

- Bestens geeignet zur Verbindung von starren Leitern mit flexiblen Leuchtenkabeln

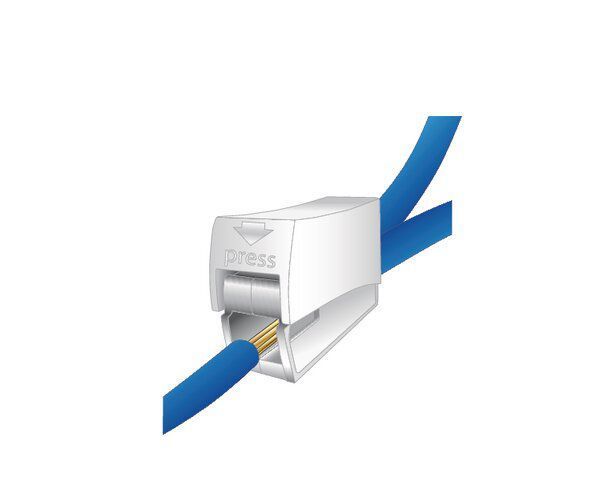

- Kombiniert die Steckklemmentechnik mit einem einfachen Betätigungsmechanismus
- Leuchtenseite für feindrähtige, flexible Leiter von 0,5 - 2,5 mm²

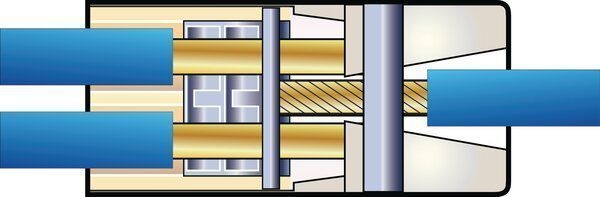

- Installationsseite mit 1 oder 2 Eingängen für starre Leiter von 0,75 - 2,5 mm²
- Für den Niederspannungsbereich bis 450 V / 24 A
- Sehr flexible und einfache Anwendung

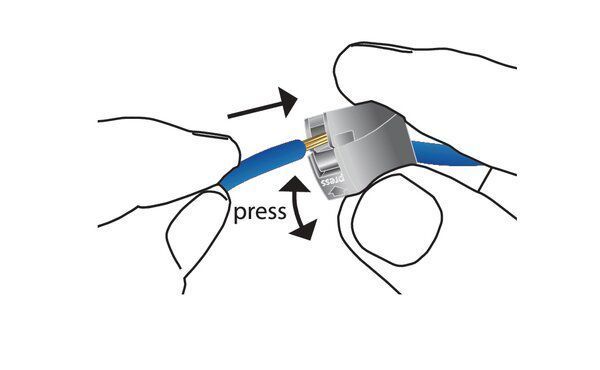

- Werkzeuglose Applikation für einfache, schnelle und sichere Verbindungen

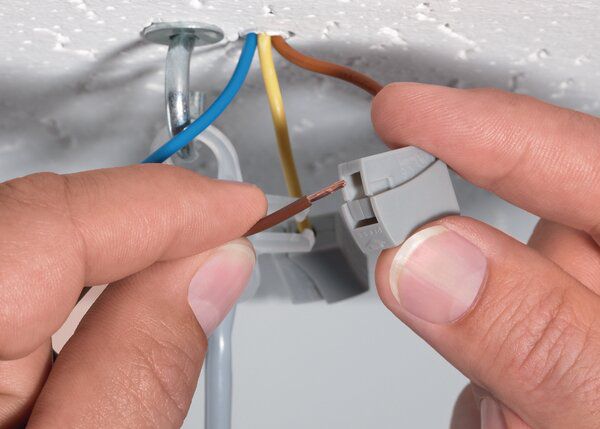

- Entlastet den Anwender in schwierigen Situationen wie beispielsweise der Überkopfmontage
Spezifikationen
Abisolierlänge: 11mm
Breite: 9.5mm
Höhe: 15.8mm
Kabelquerschnitt (VDE): 0,5 - 2,5mm²
Länge: 20.8mm
Max. Kabelquerschnitt: 2.5mm²
Min. Kabelquerschnitt (Installationsseite): 0.5mm²
Min. Kabelquerschnitt (Leuchtenseite): 0.75mm²
Nennspannung: 450V
Nennstrom: 24A
Betriebstemperatur - °C: -5 °C bis +100 °C
Brandschutzeigenschaften: UL94 V2
ELV konform: Ja
Gefahrgut: Nein
Halogenfrei: Ja
Material: Polyamid 6.6 (PA66)
Die HelaCon Steckklemmen ermöglichen schnelle, einfache und sichere Verbindungen und Verteilungen von elektrischen Leitern in der Haus- und Gebäudeinstallation. Die Klemmen sind für den Niederspannungsbereich bis 450 V ausgelegt und zugelassen. Zahlreiche Varianten und eine große Auswahl unterschiedlicher Klemmstellen bieten hohe Flexibilität je nach Aderzahl oder zur Verfügung stehendem Platz. Querschnitte von 0,5 bis 1,5 und 2,5 mm² können bequem verarbeitet werden - so steht die passende Klemme für jede Anwendung zur Verfügung. Kabelabzweigungen und Verteilungen werden in nahezu allen Ländern auf individuelle Art und Weise realisiert. Dabei spielen unterschiedliche Adertypen, Querschnitte, Leiterfarben, Anschlussdosen und Verlegearten eine wesentliche Rolle. So unterschiedlich die Bedingungen und Anforderungen auch sein mögen - die Klemmen der HelaCon Serie bieten jederzeit die passende Lösung für die jeweilige Aufgabenstellung - weltweit.
Eine typische Anwendung ist die Leuchteninstallation, bei der starre Leiter aus fester Verlegung mit flexiblen Leuchtenzuleitungen verbunden werden. Die 2/1-Variante erlaubt das Durchschleifen des Potenzials für weitere Anschlüsse.
- Bestens geeignet zur Verbindung von starren Leitern mit flexiblen Leuchtenkabeln
- Kombiniert die Steckklemmentechnik mit einem einfachen Betätigungsmechanismus
- Leuchtenseite für feindrähtige, flexible Leiter von 0,5 - 2,5 mm²
- Installationsseite mit 1 oder 2 Eingängen für starre Leiter von 0,75 - 2,5 mm²
- Für den Niederspannungsbereich bis 450 V / 24 A
- Sehr flexible und einfache Anwendung
- Werkzeuglose Applikation für einfache, schnelle und sichere Verbindungen
- Entlastet den Anwender in schwierigen Situationen wie beispielsweise der Überkopfmontage
Spezifikationen
Abisolierlänge: 11mm
Breite: 9.5mm
Höhe: 15.8mm
Kabelquerschnitt (VDE): 0,5 - 2,5mm²
Länge: 20.8mm
Max. Kabelquerschnitt: 2.5mm²
Min. Kabelquerschnitt (Installationsseite): 0.5mm²
Min. Kabelquerschnitt (Leuchtenseite): 0.75mm²
Nennspannung: 450V
Nennstrom: 24A
Betriebstemperatur - °C: -5 °C bis +100 °C
Brandschutzeigenschaften: UL94 V2
ELV konform: Ja
Gefahrgut: Nein
Halogenfrei: Ja
Material: Polyamid 6.6 (PA66)
Produktart
Steckklemme
