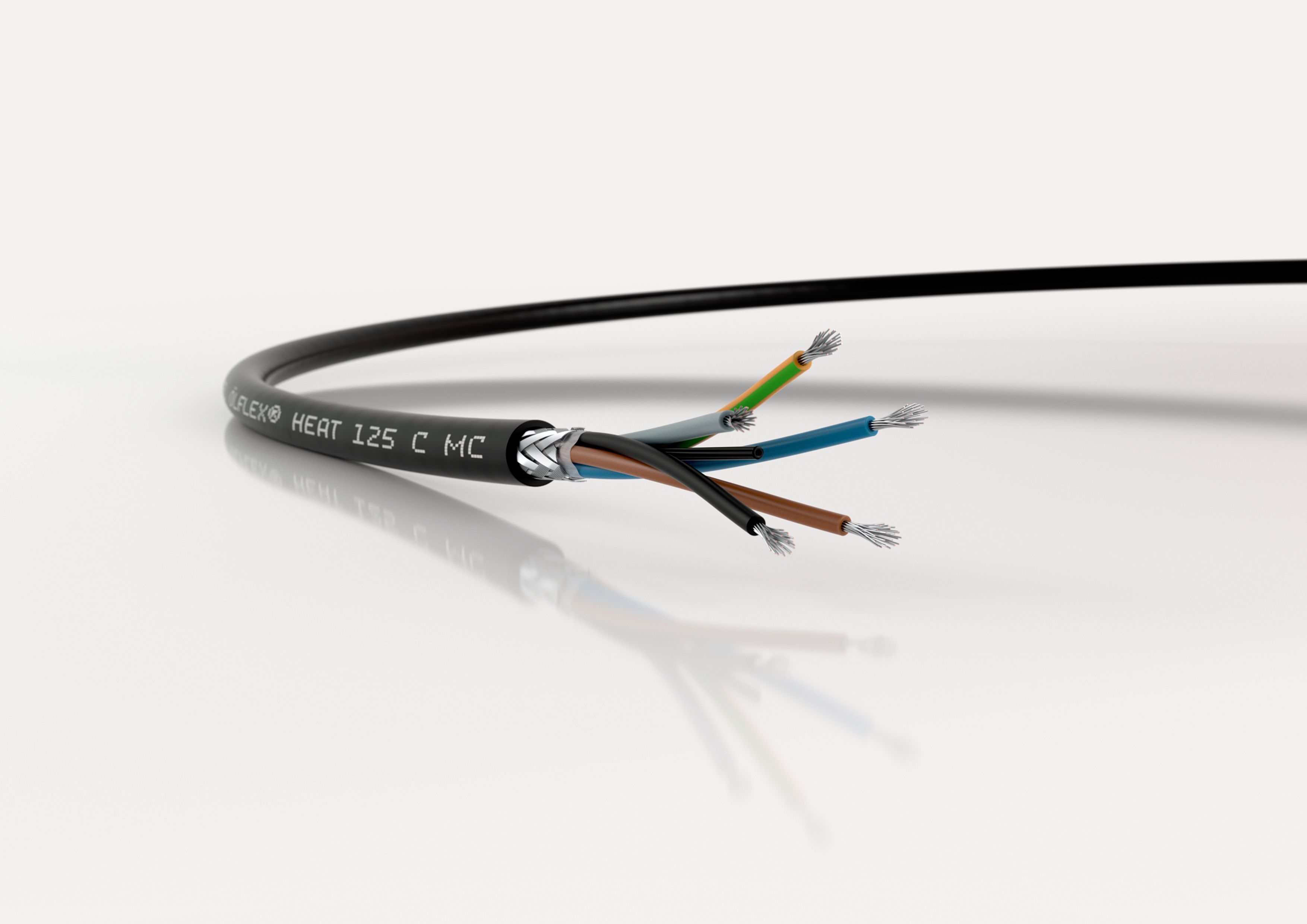

Lapp 1024482 Steuerleitung ÖLFLEX® HEAT 125 C MC 4X0,75 (bk cores)

Für die Verdrahtung bzw. den Anschluss von Leuchten, Wärmegeräten, Schaltanlagen und Verteilern im Maschinen-, Anlagen- und Apparatebau, Verwendung in Verkehrssystemen sowie im Außenbereich, Wickelgüter, (Elektro-)Magnete, Pumpen, elektrische Anlagen, Wärmebehandlungsanlagen, Druckgießtechnik, Wärme- und Kältetechnik, Einsatz im Freien, Sicherheit in Bereichen mit hoher Personenkonzentration, Reduktion der Brandfortleitung, Rauchgasdichte und deren Toxizität im Brandfall, Minimierung von Brandfolgeschäden an Gebäuden und Betriebsmitteln durch toxische Säurebildung, Kupfergeflecht zur Einhaltung der EMV und Abschirmung gegen elektromagnetische Störfelder, Zertifiziert für maritimen Einsatz, Feindrähtiger, verzinnter Kupferleiter, Isolation aus elektronenstrahlvernetztem Polyolefin-Copolymer, Adern in Lagen verseilt, Kupfergeflecht, verzinnt, Elektronenstrahlvernetzter Außenmantel auf Polyolefin-Copolymer-Basis, schwarz, GL - Germanischer Lloyd zertifiziert, In Anlehnung an EN 50525-3-21 und EN 50525-3-41, Brandverhalten: - Halogenfreiheit (IEC 60754-1) - Korrosivität der Gase (IEC 60754-2) - Rauchgasdichte (IEC 61034-2) - Flammwidrigkeit (IEC 60332-1-2, NF C 32-070 (C1) und NF-F 16-101 (Class C)) - Niedrige Toxizität (EN 50305), Keine Brandfortleitung nach IEC 60332-3-22, IEC 60332-3-24 bzw. IEC 60332-3-25 (Flammausbreitung an senkrechtem Kabelbündel), Ölbeständig nach IEC 60227-1 (ST9) und EN 50264-1 (EM104), UV-beständig nach ISO 4892-2, Ozonbeständig nach EN 50396,

Spezifikationen

Leiter-Material: Kupfer

Leiter-Oberfläche: verzinnt

AWG-Größe: 20

Leiternennquerschnitt (AWG): 20 kcmil

Leiternennquerschnitt: 0,75 mm²

Leiter-Klasse: Kl.5 :  feindrähtig

Ader-Zahl: 4

Schirm über Verseilelement: ohne

Verseilelement: nein

Schirm über Verseilung: Geflecht

Werkstoff der Aderisolation: Polyolefine

Spezifizierung Aderisolation: sonstige

Ader-Kennzeichnung: Ziffern

Mit Schutzleiter: nein

Tragorgan: ohne

Spezifizierung Mantelmaterial: sonstige

Mantel-Farbe: schwarz

Kabelgeometrie: rund

Torsionsschutz: nein

Flammwidrig nach IEC 60332-1-2: nein

Flammwidrig nach IEC 60332-3-21 (Cat A F/R): nein

Flammwidrig nach IEC 60332-3-22 (Cat A): ja

Flammwidrig nach IEC 60332-3-23 (Cat B): nein

Flammwidrig nach IEC 60332-3-24 (Cat C): ja

Flammwidrig nach IEC 60332-3-25 (Cat D): ja

Raucharm nach IEC 61034-2: ja

Halogenfrei nach EN IEC 60754-1: ja

Halogenfrei nach IEC 60754-2: nein

Halogenfrei nach EN IEC 60754-3: nein

Brandverhaltensklasse nach EN 13501-6: ohne

Rauchentwicklungsklasse nach EN 13501-6: ohne

Abtropfverhaltensklasse nach EN 13501-6: ohne

Säureentwicklungsklasse nach EN 13501-6: ohne

Ölbeständig nach EN 60811-404: ja

Kältebeständig nach EN 60811-504+505+506: ja

Außendurchmesser ca.: 8,4 mm

Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung: 126 mm

Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt: 33,6 mm

Zul. Kabelaußentemperatur bei Montage/Handling: -35..120 °C

Zul. Kabelaußentemperatur nach Montage ohne Erschütterung: -55..125 °C

Nennspannung U0: 300 V

Nennspannung U: 500 V
