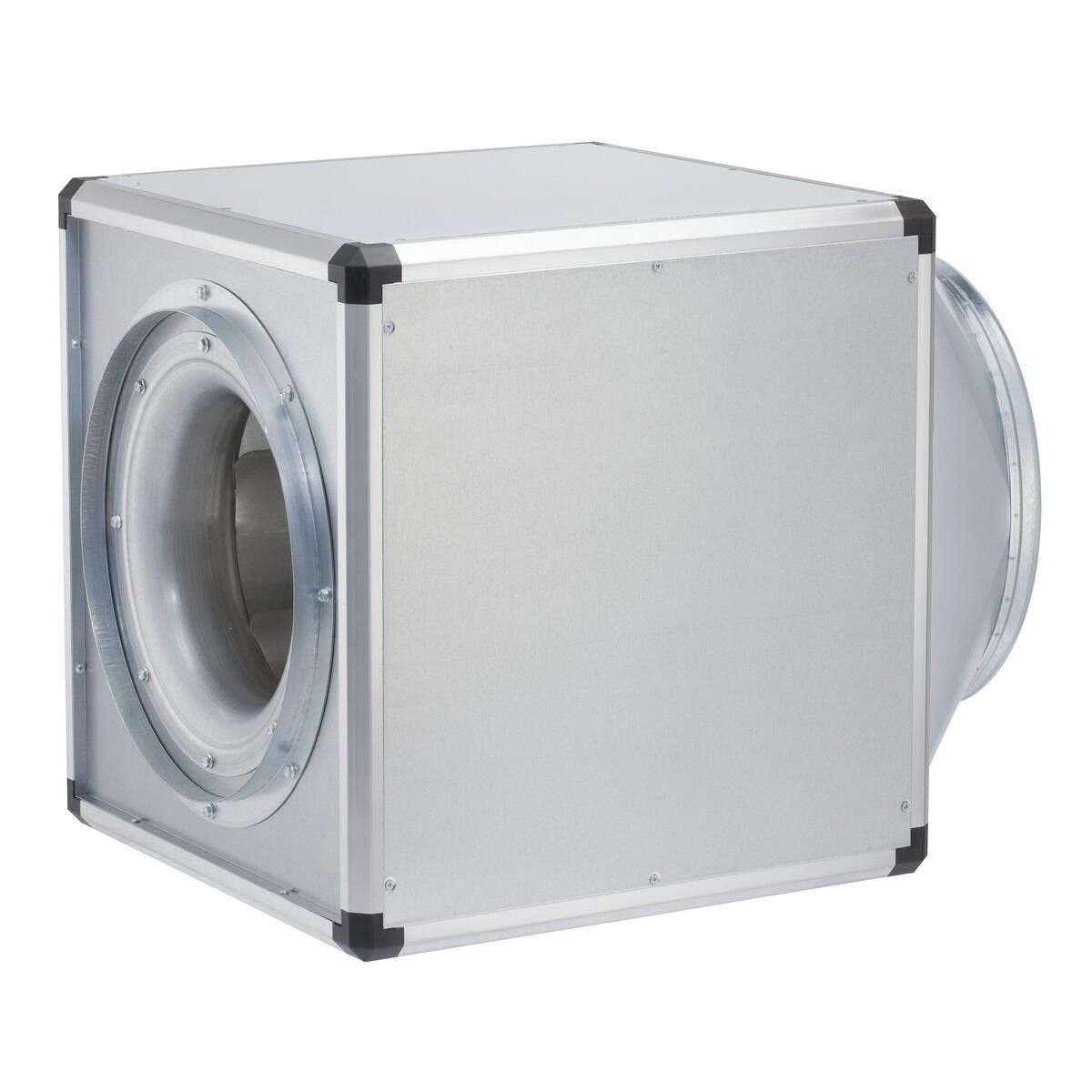

Helios 05509 GBW 250/4 Kubische Lüftungsbox inkl. Formstück und flexibler Manschetten, 1-PH, 230V/50Hz regelbar
Kubische Lüftungsbox mit druck- und saugseitig verlustarmen Rohranschlussstutzen, ausgestattet mit flexiblen Manschetten zur Reduzierung von Körperschall. Die Gehäusepaneele sind variabel einsetzbar, um sich optimal an bauliche Gegebenheiten anzupassen. Einfache Positionierung durch serienmäßige Kranhaken. Selbsttragende Gehäuse-Rahmenkonstruktion aus Aluminium-Hohlprofilen. Doppelwandige, 20 mm starke Seitenpaneele aus verzinktem Stahlblech, schall- und wärmeisoliert durch Auskleidung mit nicht brennbarer Mineralwolle. Die Paneele können durch Zubehör, wie Wetterschutzgitter und Kondensatwanne, beliebig ersetzt werden. Weitere Zubehörteile wie Wandkonsole und Wetterschutzdach ermöglichen eine flexible Montage sowohl innen als auch außen.
Das Hochleistungs-Radial-Laufrad aus Stahl mit rückwärts gekrümmten Schaufeln auf verzinkter Stahlscheibe wird direkt angetrieben. Der vibrationsfreie Lauf wird durch dynamische Wuchtung des Laufrads zusammen mit dem Motor sichergestellt. Der Antrieb erfolgt über einen Einphasen-Wechselstrom-Außenläufer-Motor in geschlossener, wartungsfreier Bauweise. Die Drehzahl lässt sich durch Spannungsreduzierung steuern. Der Motor ist mit Thermokontakten ausgestattet, die in Reihe verdrahtet und selbsttätig rückstellend sind. Weiterhin bietet der Motor gedichtete, geräuscharme Kugellager mit Langzeitschmierung. Der Netzanschluss erfolgt über den im Gerät integrierten Klemmenkasten (IP54).
Spezifikationen
Werkstoff des Gehäuses: Stahl, behandelt
Luftmenge unbelastet: 1409m³/h
Anschlussspannung: 230V
Leistungsaufnahme: 0,093kW
Gleichstrommotor: nein
Indirekter Antrieb: nein
Elektrischer Anschluss: Anschlussklemmen
Schutzart (IP): IP54
Max. Lufttemperatur: 70°C
Motor mit 2 Drehzahlen: nein
Geeignet für elektronische Steuerung: ja
Geeignet für Frequenzregelung: nein
Geeignet für Traforegelung: ja
Höhe: 400mm
Breite: 400mm
Länge: 400mm
Kanaldurchmesser Zuluft: 250mm
Kanaldurchmesser Abluft: 250mm
Anschluss: sonstige
Kubische Lüftungsbox mit druck- und saugseitig verlustarmen Rohranschlussstutzen, ausgestattet mit flexiblen Manschetten zur Reduzierung von Körperschall. Die Gehäusepaneele sind variabel einsetzbar, um sich optimal an bauliche Gegebenheiten anzupassen. Einfache Positionierung durch serienmäßige Kranhaken. Selbsttragende Gehäuse-Rahmenkonstruktion aus Aluminium-Hohlprofilen. Doppelwandige, 20 mm starke Seitenpaneele aus verzinktem Stahlblech, schall- und wärmeisoliert durch Auskleidung mit nicht brennbarer Mineralwolle. Die Paneele können durch Zubehör, wie Wetterschutzgitter und Kondensatwanne, beliebig ersetzt werden. Weitere Zubehörteile wie Wandkonsole und Wetterschutzdach ermöglichen eine flexible Montage sowohl innen als auch außen.
Das Hochleistungs-Radial-Laufrad aus Stahl mit rückwärts gekrümmten Schaufeln auf verzinkter Stahlscheibe wird direkt angetrieben. Der vibrationsfreie Lauf wird durch dynamische Wuchtung des Laufrads zusammen mit dem Motor sichergestellt. Der Antrieb erfolgt über einen Einphasen-Wechselstrom-Außenläufer-Motor in geschlossener, wartungsfreier Bauweise. Die Drehzahl lässt sich durch Spannungsreduzierung steuern. Der Motor ist mit Thermokontakten ausgestattet, die in Reihe verdrahtet und selbsttätig rückstellend sind. Weiterhin bietet der Motor gedichtete, geräuscharme Kugellager mit Langzeitschmierung. Der Netzanschluss erfolgt über den im Gerät integrierten Klemmenkasten (IP54).
Spezifikationen
Werkstoff des Gehäuses: Stahl, behandelt
Luftmenge unbelastet: 1409m³/h
Anschlussspannung: 230V
Leistungsaufnahme: 0,093kW
Gleichstrommotor: nein
Indirekter Antrieb: nein
Elektrischer Anschluss: Anschlussklemmen
Schutzart (IP): IP54
Max. Lufttemperatur: 70°C
Motor mit 2 Drehzahlen: nein
Geeignet für elektronische Steuerung: ja
Geeignet für Frequenzregelung: nein
Geeignet für Traforegelung: ja
Höhe: 400mm
Breite: 400mm
Länge: 400mm
Kanaldurchmesser Zuluft: 250mm
Kanaldurchmesser Abluft: 250mm
Anschluss: sonstige
Produktart
Boxventilator
Angaben zum Hersteller (Informationspflicht gem. Produktsicherheitsverordnung)
Helios Ventilatoren GmbH & Co. KG
Lupfenstr. 8
78056 Villingen-Schwenningen
Deutschland
https://www.heliosventilatoren.de
info@heliosventilatoren.deAngaben zur in der EU verantwortlichen Person (Informationspflicht gem. Produktsicherheitsverordnung)
Warn- und Sicherheitshinweise
Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
Helios 05509 GBW 250/4 Kubische Lüftungsbox inkl. Formstück und flexibler Manschetten, 1-PH, 230V/50Hz regelbar
1.018,14 €*
% UVP 1.644,70 €* (38.09% gespart)
