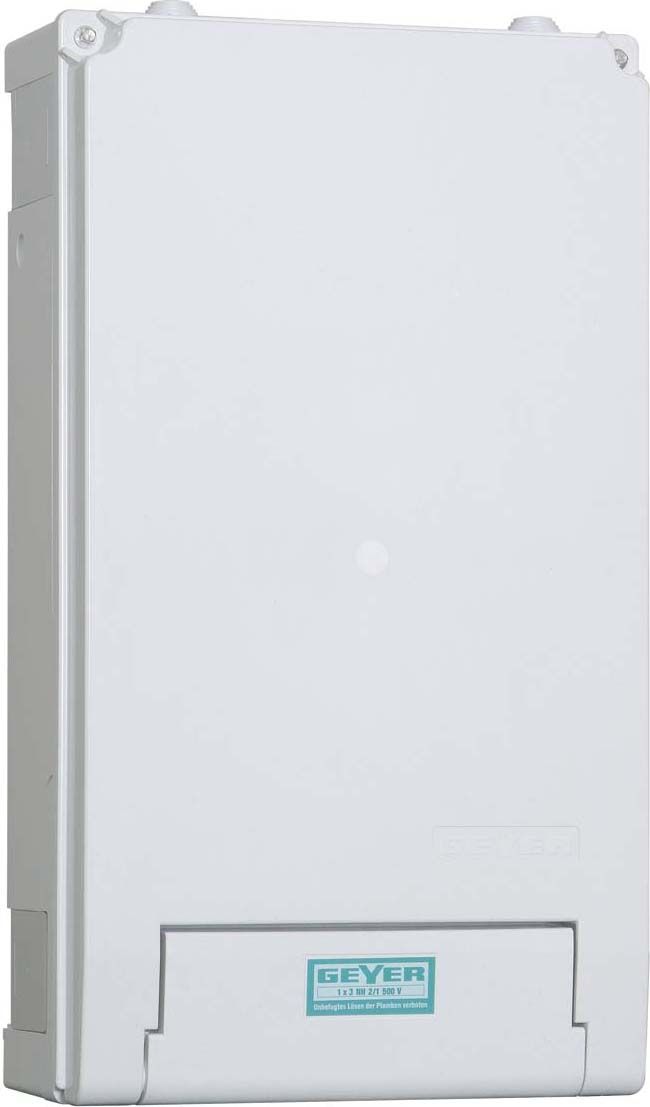

Beschreibung
Bestückung:
PEN
2x3 NH00 (NH-Sicherungen sind nicht im Lieferumfang enthalten)
Zugang: V-Klemmen 50 -185mm² Al/Cu
Abgang: V-Klemmen 50-185mm² Al/Cu
I: 2 x 100A
1 Einführung
bei 1 Stromkreis:
1-teilige Berührungsschutzabdeckung des Zugangs-/VNB-Raumes, die nach Inbetriebnahme entfernt wird.
3-teilige Abdeckung
Ausführung:
DIN VDE 0660-505
Schutzart IP 54
DIN 43627
Zugang über Steckschieber mit abgestufter Dichtung. Abgang über Steckschieber mit abgestufter Dichtung, zusätzlich seitliche Schieber
für wahlweise Zuführung/Abführung von rechts/links.
Gehäusedeckel in 15°-Stellung aushängbar, Klarsichtabdeckung
Material:
aus glasfaserverstärktem Polyester Typ 803
nach DIN 16 911
Gehäuse:
plombierbar
Innenabdeckung
geteilte, deponierbare VNB-Abdeckung auch bei 1 Stromkreis System GEYER-Sicherheitsabdeckung, die nach Inbetriebnahme umgeklappt wird und als großflächige Berührschutzabdeckung im Gehäuse verbleibt.
System Geyer
Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
